transfluid - t work COMPACTLINE
Kompakte Dornbiegemaschinen
Einfach und mobil – für den Einsatz direkt in der Montage vor Ort, bei minimalem Platzbedarf- Kompakt und wirtschaftlich – perfekt für für Einzelstück und Kleinserien
- Präzise – hydraulische Power mit digitaler Genauigkeit
- Schnell und dynamisch – kurze Rüstzeiten für effiziente Prozesse
Erkunden Sie unsere Maschine virtuell
Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.
Die richtige Maschine für Ihre Aufgabe
Produkt Video
3D Produktrundgang

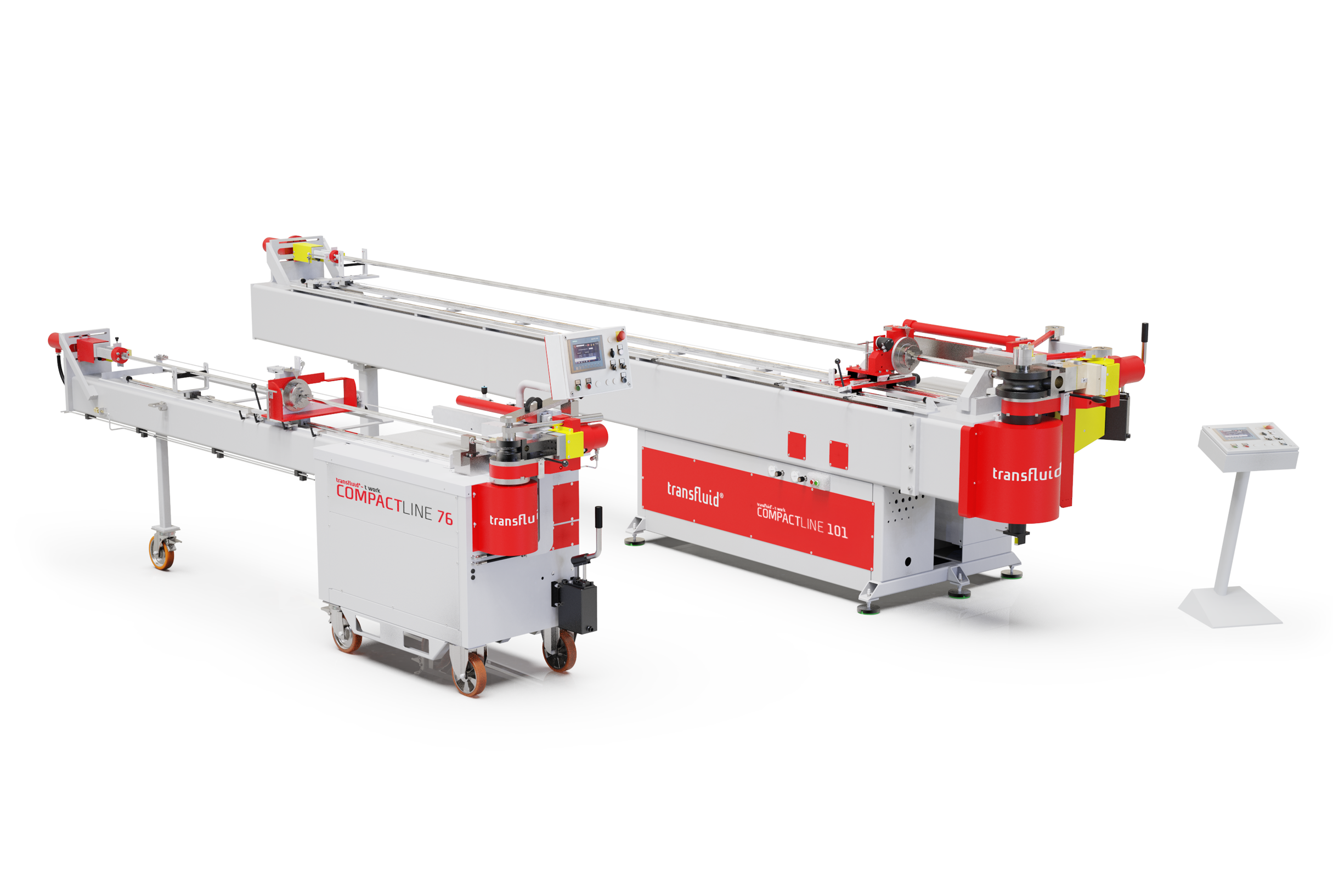

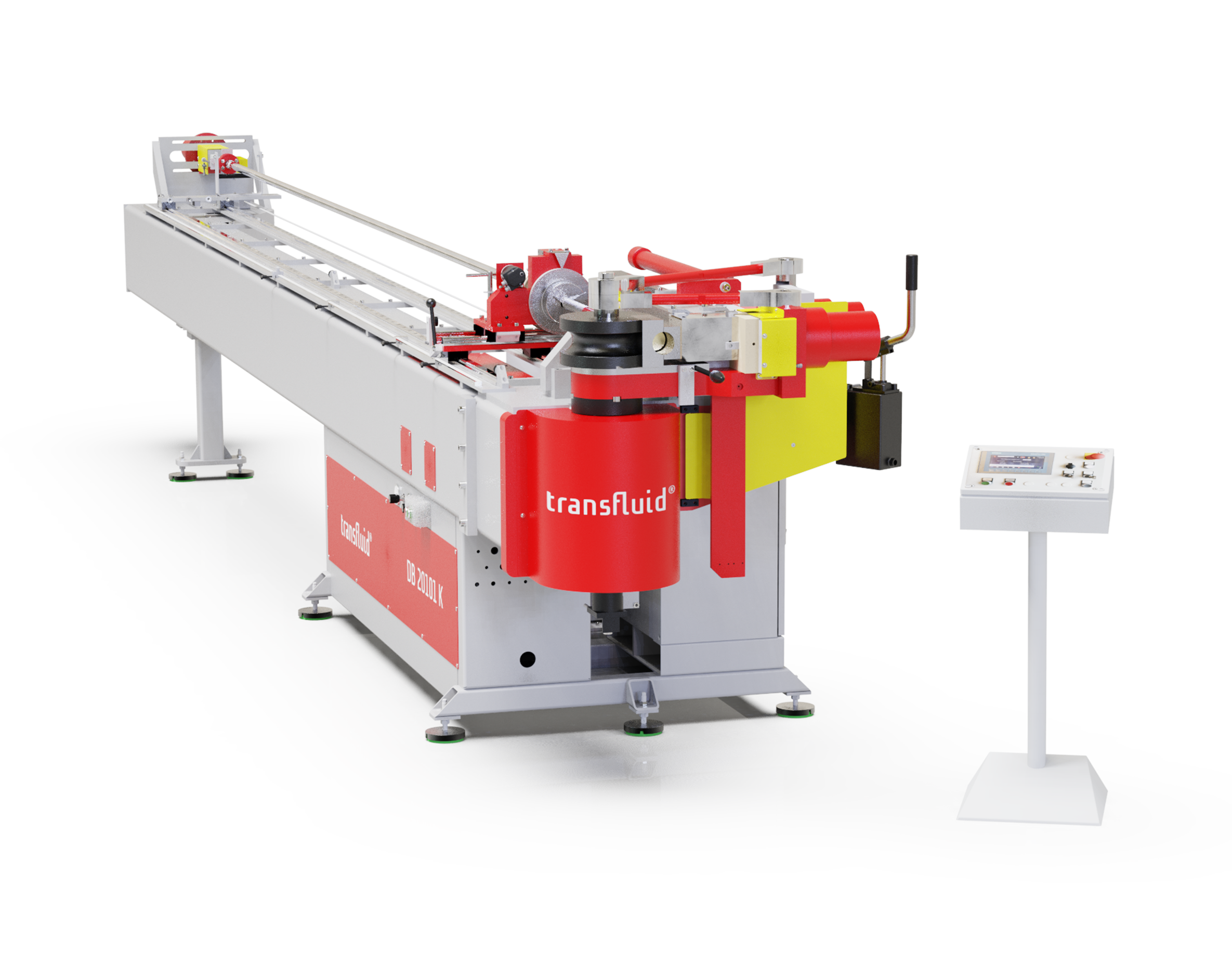

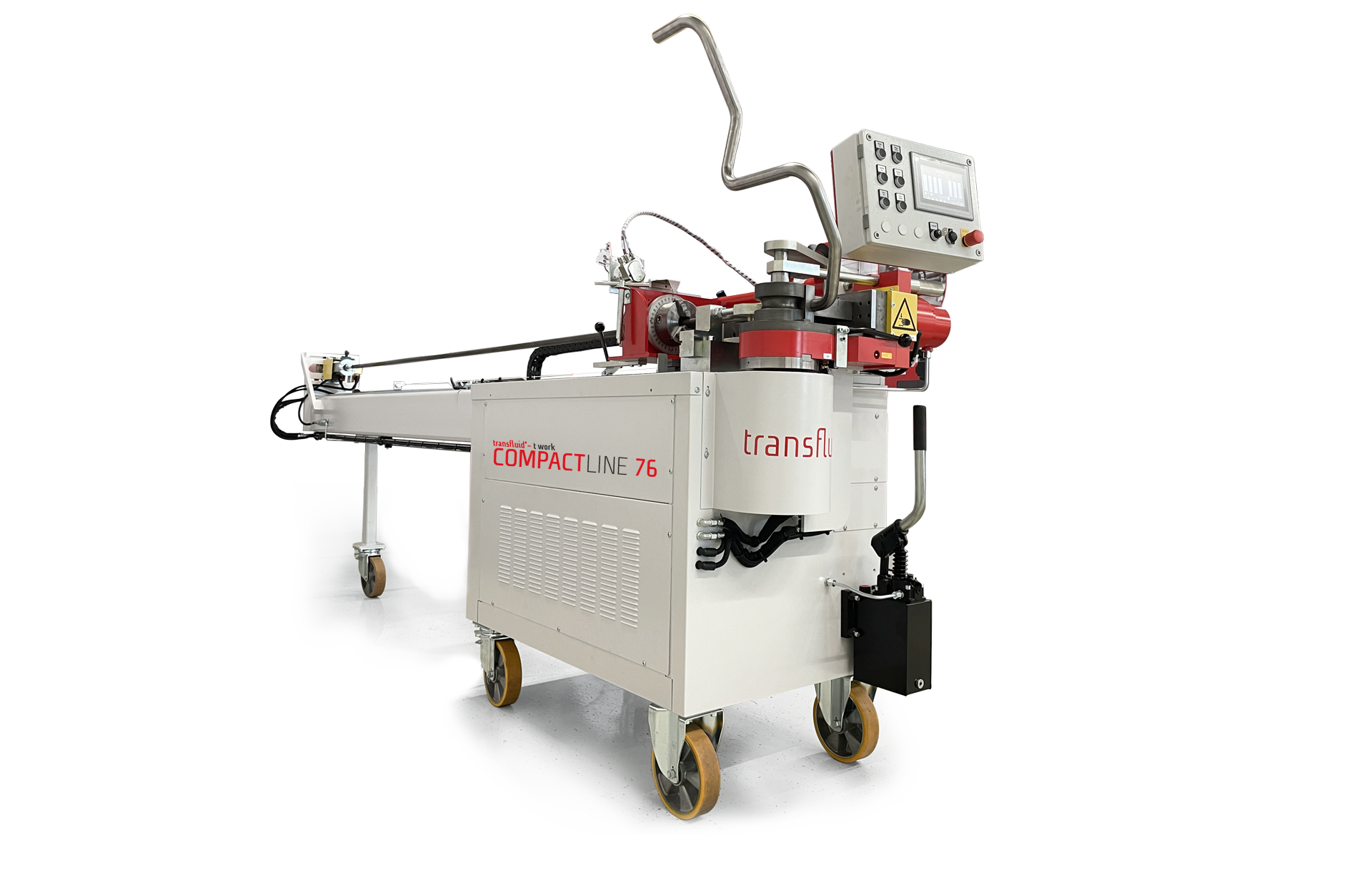

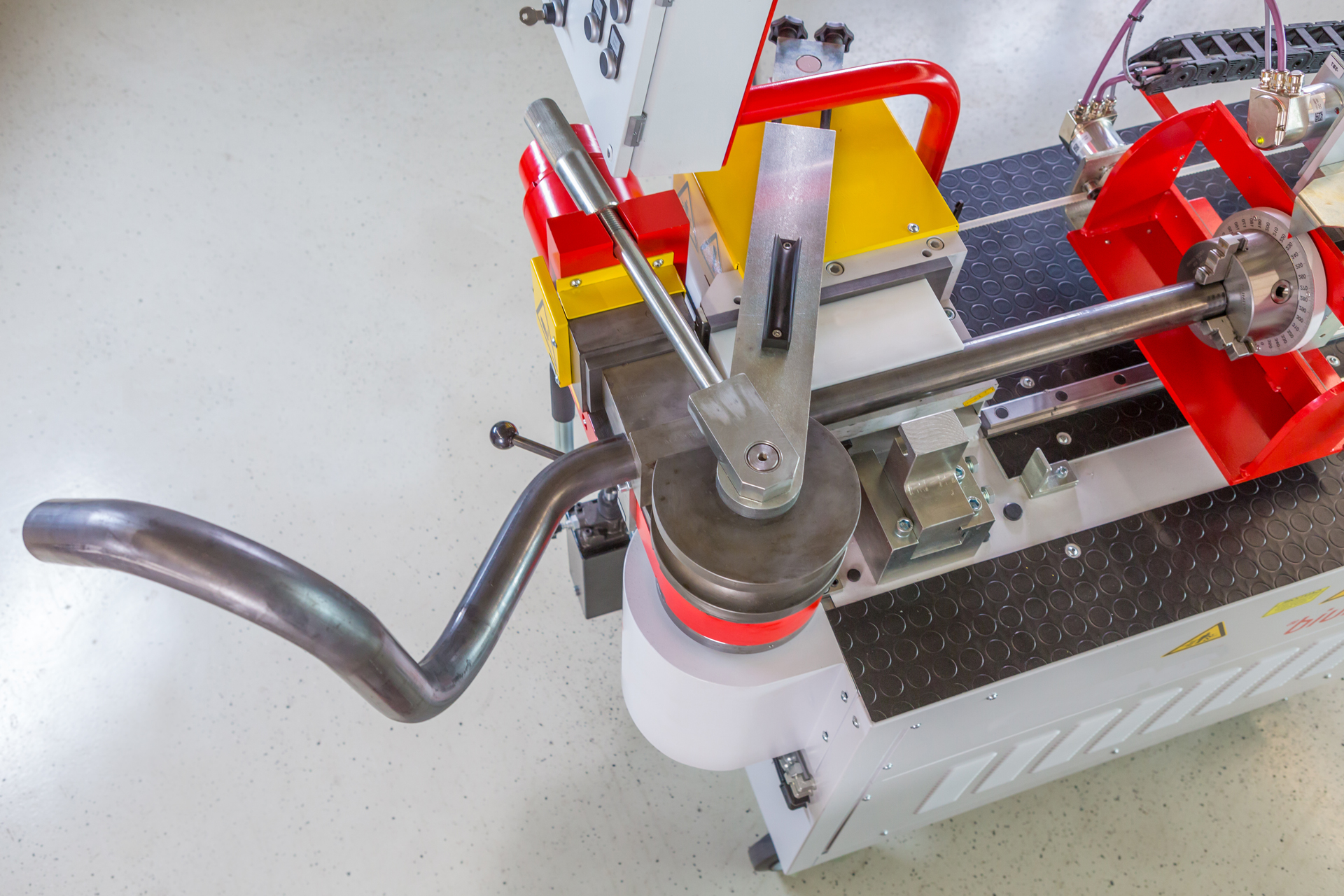

Kompakte und mobile Dornbiegemaschinen
Download technische Daten| Kapazität | 6–42 mm |
| Max. Kapazität | 42 x 5 mm (Baustahl) 42 x 3 mm (Edelstahl) 25 x 3,2 mm (Vierkantbaustahl) |
| Max. Radius | 105 mm |
| Nutzbare Länge | 1500 mm 3048 mm (standard) 4572 mm 6096 mm |
| Geschwindigkeit der Biegeachse | 13 °/sec. |
| Länge | 4380 mm |
| Breite | 900 mm |
| Höhe | 1550 mm |
| Gewicht | 900 kg |
| Kapazität | 6–76,1 mm |
| Max. Kapazität | 76,1 x 3 mm (Baustahl) 76,1 x 2 mm (Edelstahl) 50 x 5 mm (Vierkantbaustahl) |
| Max. Radius | 150 mm |
| Nutzbare Länge | 1500 mm 3048 mm (standard) 4572 mm 6096 mm |
| Geschwindigkeit der Biegeachse | 10 °/sec. |
| Länge | 4450 mm |
| Breite | 6–76,1 mm |
| Höhe | 76,1 x 3 mm (Baustahl) 76,1 x 2 mm (Edelstahl) 50 x 5 mm (Vierkantbaustahl) |
| Gewicht | 150 mm |
| Kapazität | 6-101,6 mm |
| Max. Kapazität | 101,6 x 3,5 mm (Baustahl) 101,6 x 2 mm (Edelstahl) 80 x 4 mm (Vierkantbaustahl) |
| Max. Radius | 300 mm |
| Nutzbare Länge | 3048 mm (standard) 4572 mm 6096 mm |
| Geschwindigkeit der Biegeachse | 11,5 °/sec. |
| Länge | 5000 mm |
| Breite | 1400 mm |
| Höhe | 1500 mm |
| Gewicht | 3700 kg |
Ihre Vorteile auf einen Blick
-

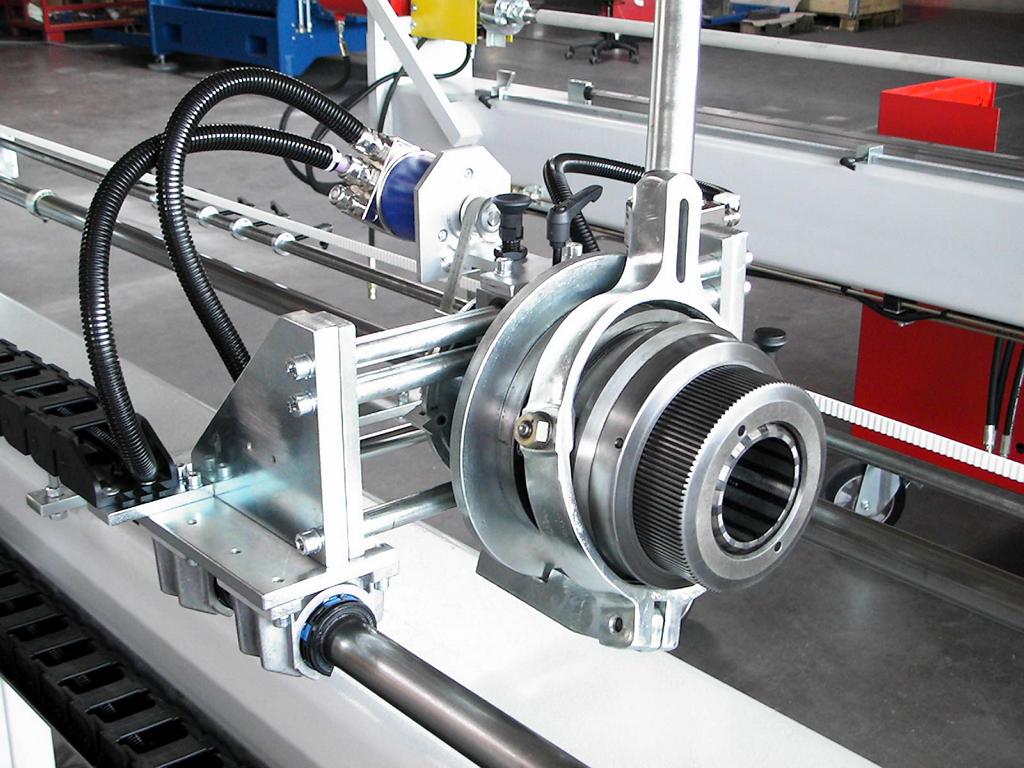

VERDREHWINKELEINHEIT
Für 360° Verdrehung über Skala, mit 4 einstellbaren Anschlägen
Mit Spannfutter für alle Abmessungen bis zu 101,6 mm
Inklusive Längenanschlagvorrichtung mit Skala und 4 einstellbaren Anschlägen
Nutzbare Länge 6 m
-
SCHNELLSPANNFUTTER
Zur Aufnahme einzelner Spannzangen (optional)
-
ENTGRATUNGSMASCHINE
Der Trennschnitt wird direkt nach der letzten Biegung durchgeführt. Ein weiteres Nachschneiden ist nicht erforderlich.
Kapazität:
Für Rohre von 6 - 42 mm ø
Maschinenausstattung/Grundzubehör:
Entgratwerkzeuge
Werkzeuge sind problemlos zu schärfen und einzustellen
Innenentgrater mit drei HSS-Schneiden
Außenentgrater mit einer HSS-Schneide
-
VORSATZGERÄT FÜR SCHNEIDRINGVORMONTAGE & BÖRDELUNG
Für Rohre von 6 - 42 mm ø
Zum Vormontieren von Einzel- und Mehrschneidringen nach DIN 2353
-

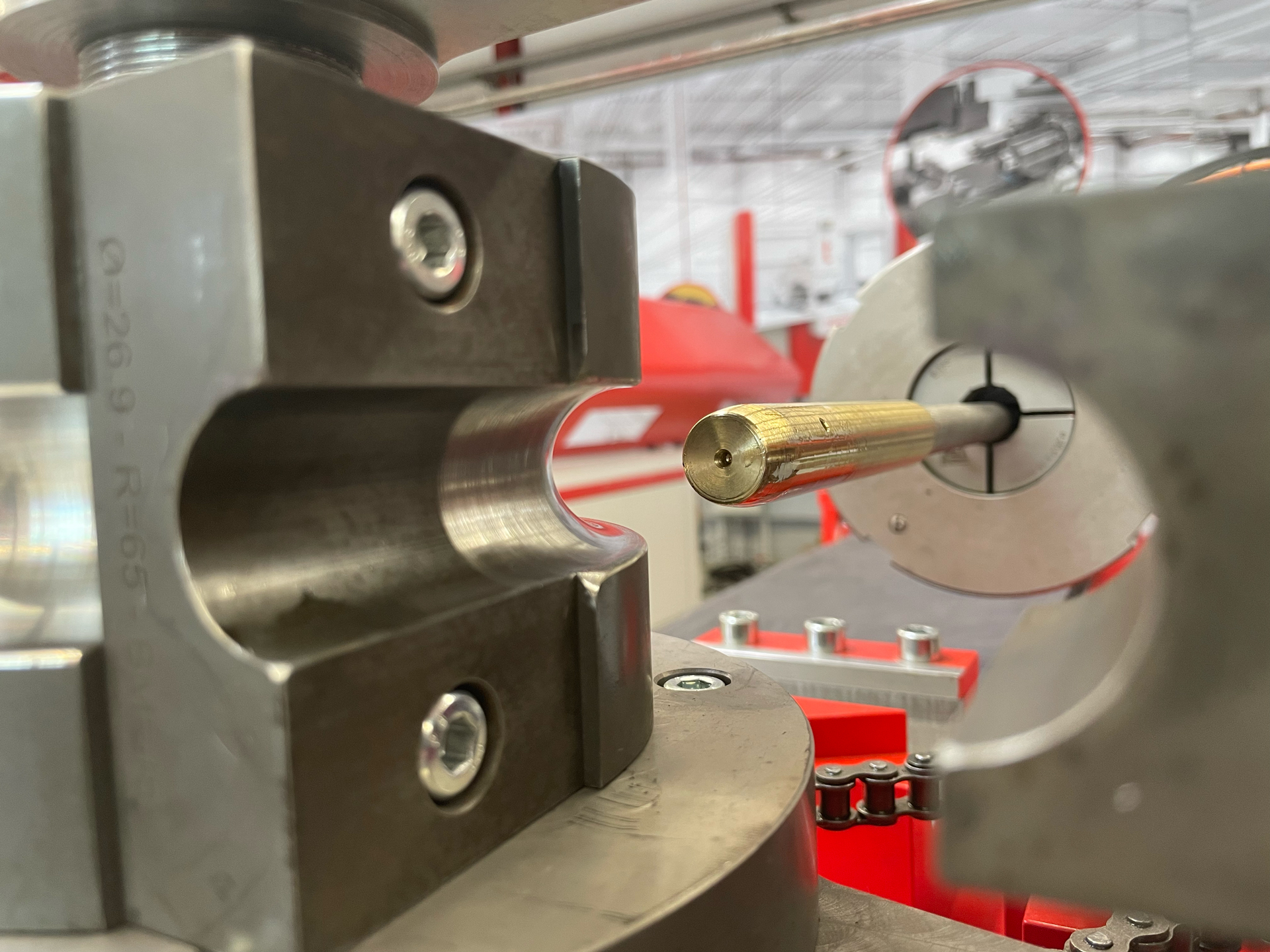

BIEGEDORNE
Biegedorne in verschiedenen Konturen oder Materialien.
-

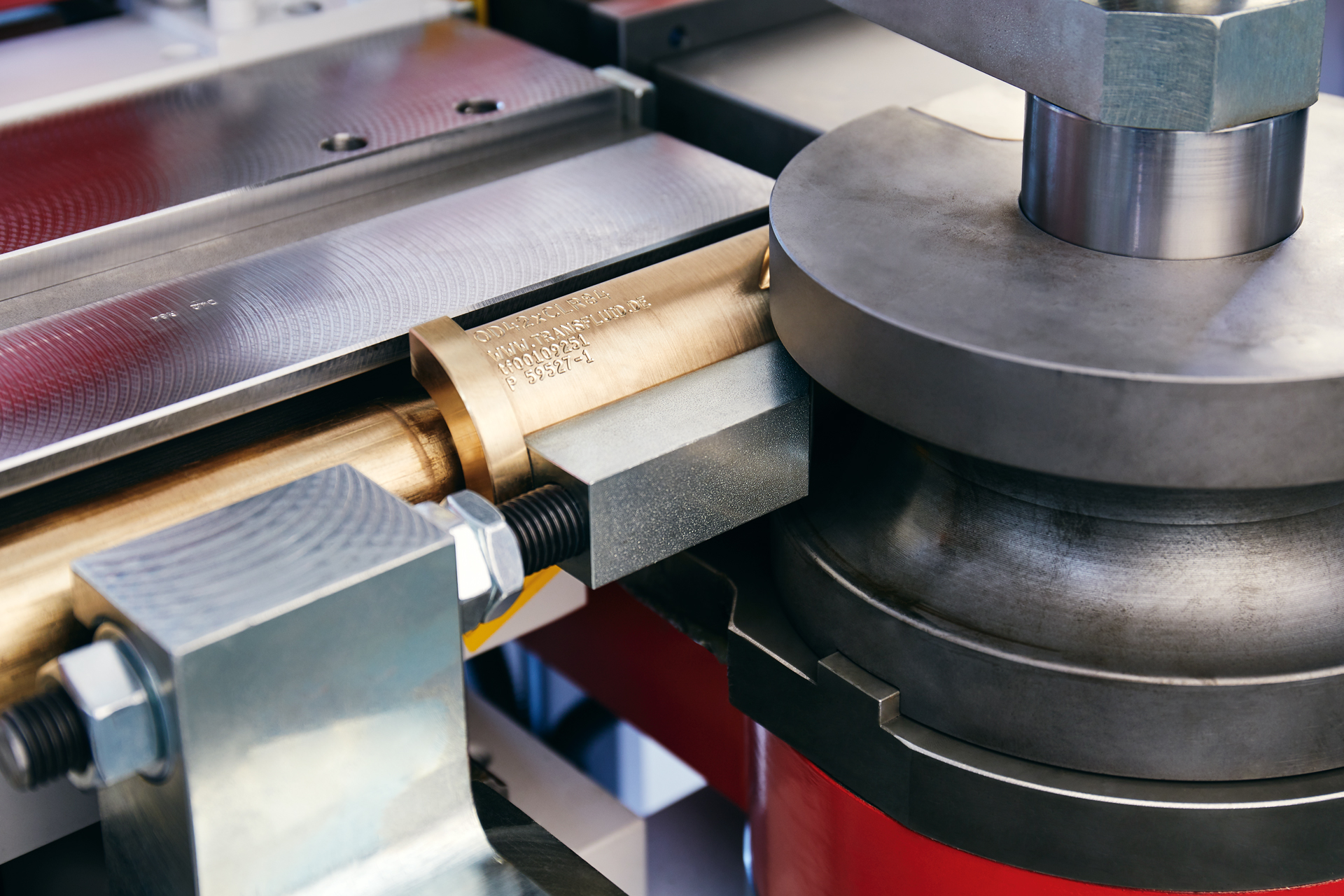

FALTENGLÄTTER
Verhindert die Faltenbildung, die auftritt, wenn das Material seine Elastizitätsgrenze überschreitet und sich im Bogen verformt.
-

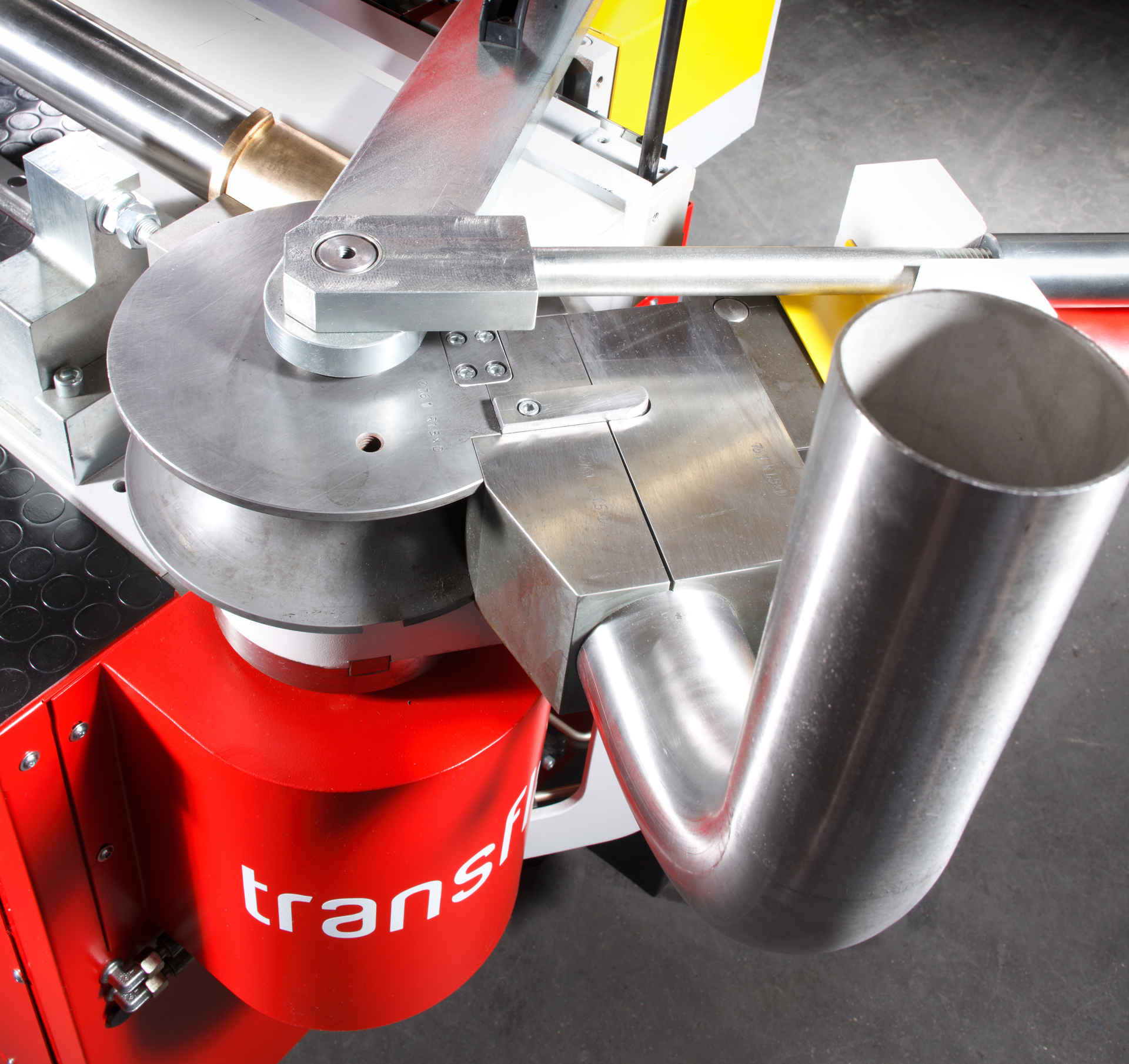

ZEIT- UND KOSTENSPAREND
Schnelle Rüstzeiten durch Schwenkbrücke, gesteckte Werkzeuge und Bajonettverschluss für das Spannfutter.
STABIL, FLEXIBEL UND WIRTSCHAFTLICH
Diese Baureihe überzeugt durch ihre besondere Stabilität und Leistungsfähigkeit. Einzelstücke und Kleinserien können mit diesem Maschinenkonzept äußerst wirtschaftlich produziert werden. Der Einsatz von hochwertigen Komponenten sichert die Langlebigkeit der Maschine.
KATALOG DOWNLOAD
transfluid bietet das komplette Paket für die Bearbeitung von Rohren.
Laden Sie unseren neuen Katalog herunter.
