transfluid - t bend POWERLINE
Servohydraulische CNC Dornbiegemaschinen
Kraftvoll und präzise – solide Konstruktion und herausragende Steifigkeit- Einfach und schnell – kurze Rüstzeiten und schnelle Bedienerschulung
- Langlebig – robuste Bauweise, langlebige Werkzeuge, wartungsoptimiert
- Wirtschaftlich – hervorragendes Preis-Leistungs-Verhältnis
Erkunden Sie unsere Maschine virtuell
Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.
Die richtige Maschine für Ihre Aufgabe
Produkt Video
3D Produktrundgang

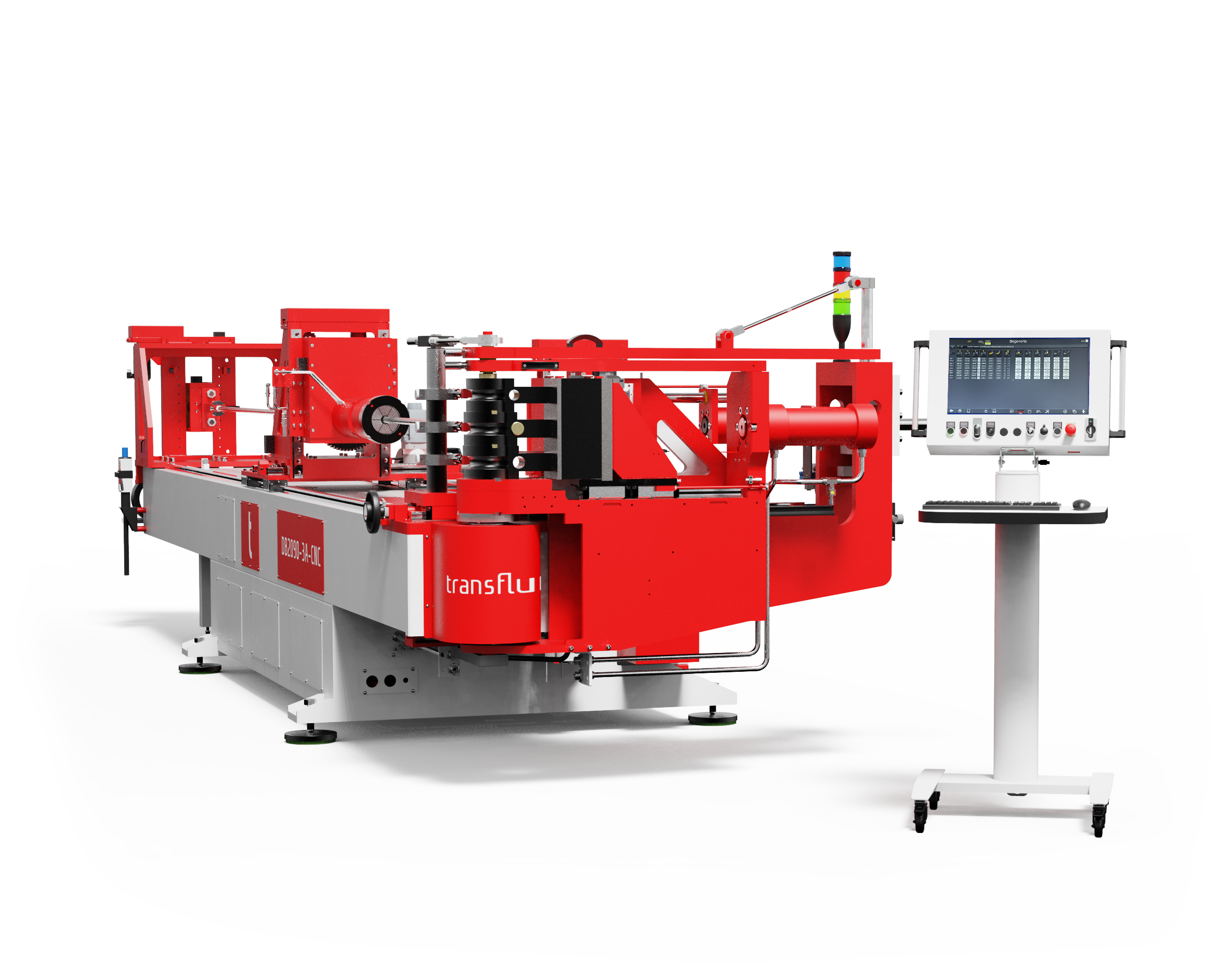

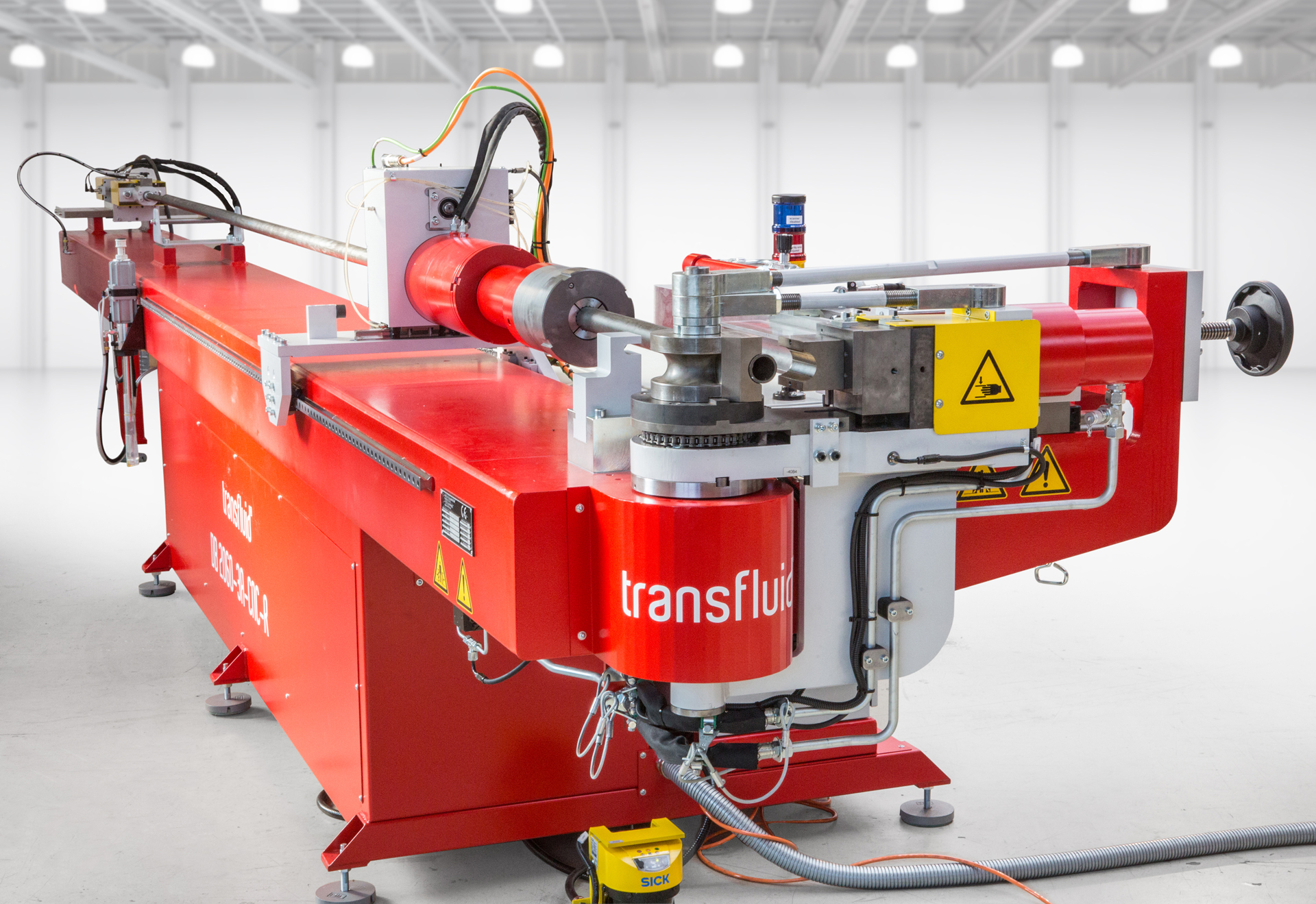

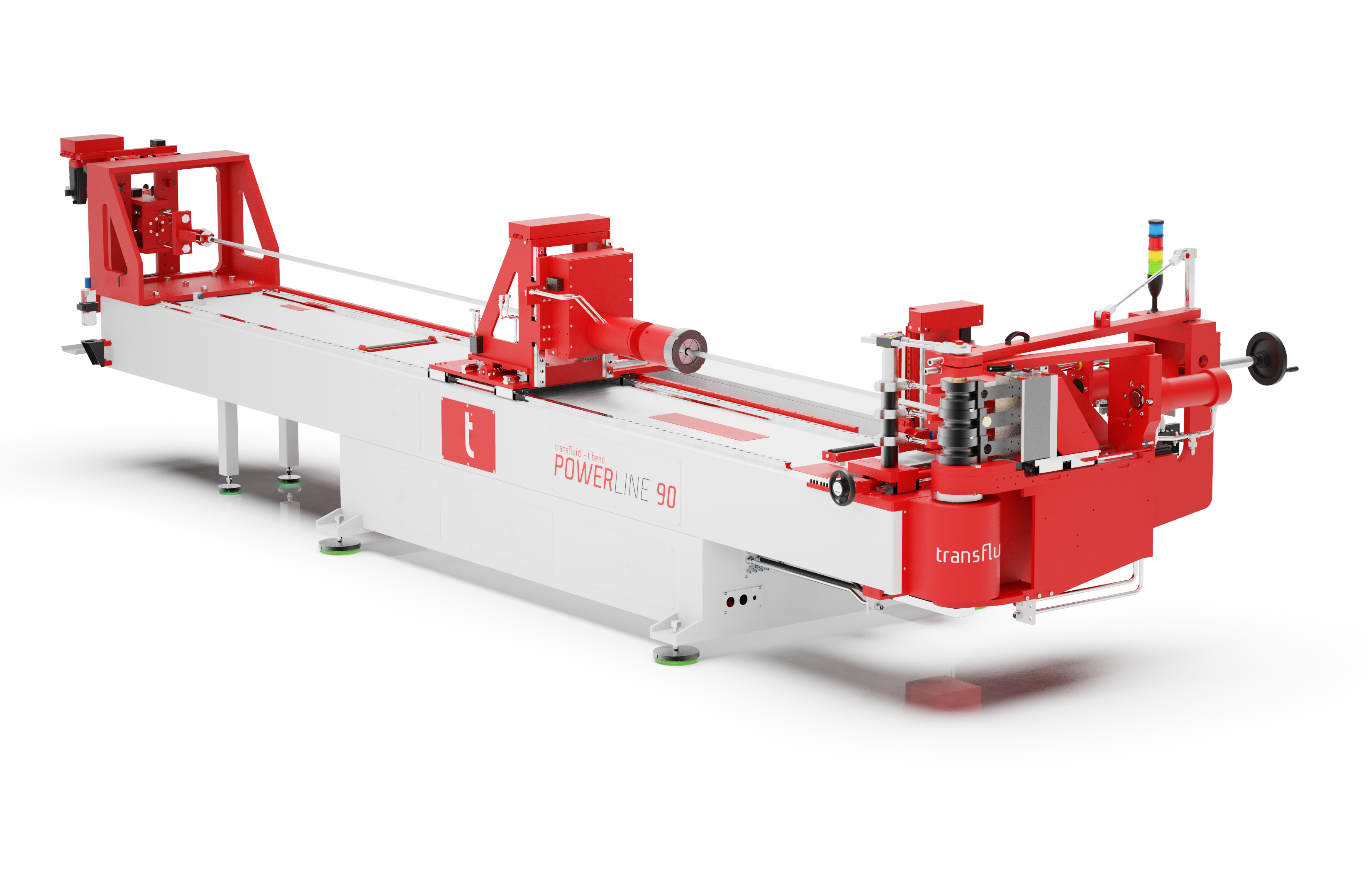

Dornbiegemaschinen servo-hydraulisch mit CNC-Steuerung
| Bereich | 6–42 mm |
| Max. Kapazität | 42 x 4 mm (Baustahl) 42 x 3 mm (Edelstahl) 25 x 2,5 mm (Vierkantbaustahl) |
| Max. Radius | 126 mm |
| Nutzbare Länge | 4572 mm 6096 mm (Sonderausstattung) |
| Geschwindigkeit der Biegeachse | 75 °/sec. |
| Bereich | 6-60 mm |
| Max. Kapazität | 60,3 x 5 mm (Baustahl) 60,3 x 3 mm (Edelstahl) 40 x 3 mm (Vierkantbaustahl) |
| Max. Radius | 180 mm |
| Nutzbare Länge | 4572 mm 6096 mm (Sonderausstattung) |
| Geschwindigkeit der Biegeachse | 35 °/sec. |
| Bereich | 6-88,9 mm |
| Max. Kapazität | 88,9 x 5 mm (Stahl) 88,9 x 3 mm (Edelstahl) 50 x 2,5 mm (Stahl) |
| Max. Radius | 270 mm |
| Nutzbare Länge | 4572 mm 6096 mm (Sonderausstattung) |
| Geschwindigkeit der Biegeachse | 21 °/sec. |
| Bereich | 20 - 120 mm |
| Max. Kapazität | 120 x 4,5 mm (Baustahl) 120 x 3,2 mm (Edelstahl) auf Anfrage (Vierkantbaustahl) |
| Max. Radius | 360 mm |
| Nutzbare Länge | 6096 mm |
| Geschwindigkeit der Biegeachse | 15 °/sec. |
| Bereich | 40-140 mm |
| Max. Kapazität | 140 x 6 mm (Baustahl) 140 x 4 mm (Edelstahl) auf Anfrage (Vierkantbaustahl) |
| Max. Radius | 420 mm |
| Nutzbare Länge | 6096 mm |
| Geschwindigkeit der Biegeachse | 10 °/sec. |
| Bereich | 40-170 mm |
| Max. Kapazität | 170 x 8 mm (Baustahl) 170 x 6 mm (Edelstahl) auf Anfrage (Vierkantbaustahl) |
| Max. Radius | 510 mm |
| Nutzbare Länge | 6096 mm |
| Geschwindigkeit der Biegeachse | 7 °/sec. |
| Bereich | 40-220 mm |
| Max. Kapazität | 220 x 12 mm (Baustahl) 220 x 10 mm (Edelstahl) auf Anfrage (Vierkantbaustahl) |
| Max. Radius | 700 mm |
| Nutzbare Länge | 6096 mm |
| Geschwindigkeit der Biegeachse | 5 °/sec. |
| Bereich | 60-273 mm |
| Max. Kapazität | 273 x 16 mm (Baustahl) 273 x 14 mm (Edelstahl) auf Anfrage (Vierkantbaustahl) |
| Max. Radius | 820 mm |
| Nutzbare Länge | 6096 mm |
| Geschwindigkeit der Biegeachse | 3 °/sec. |
| Bereich | 80-325 mm |
| Max. Kapazität | 325 x 20 mm (Baustahl) 325 x 18 mm (Edelstahl) auf Anfrage (Vierkantbaustahl) |
| Max. Radius | 975 mm |
| Nutzbare Länge | 6096 mm |
| Geschwindigkeit der Biegeachse | 3 °/sec. |
Ihre Vorteile auf einen Blick
-

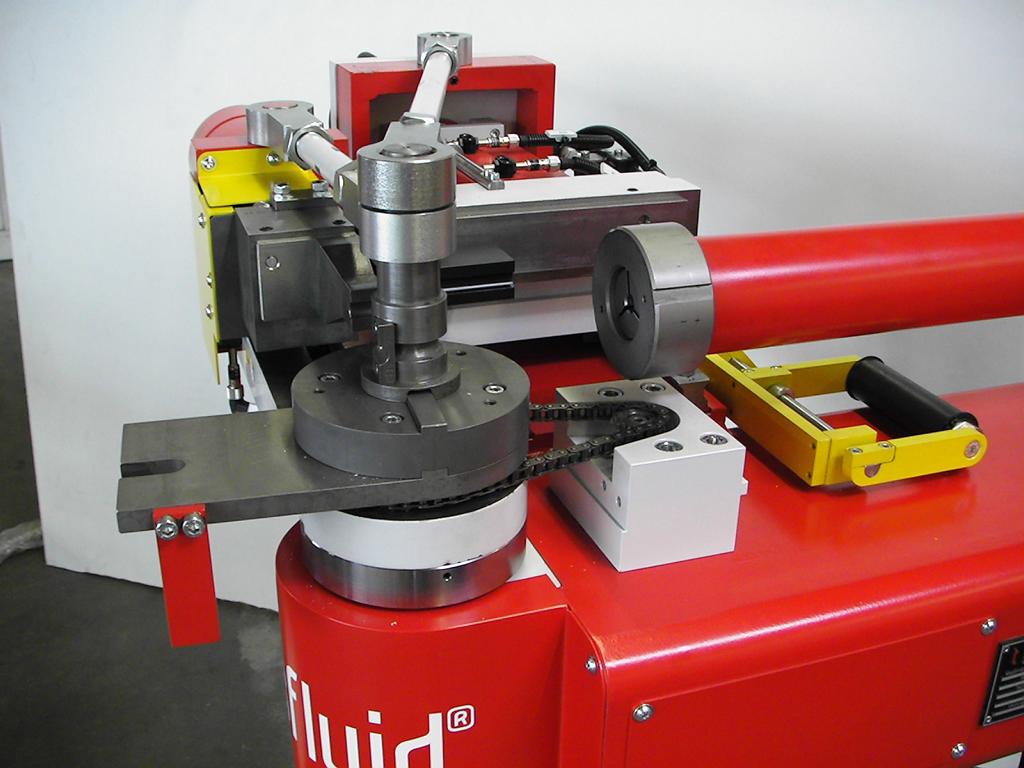

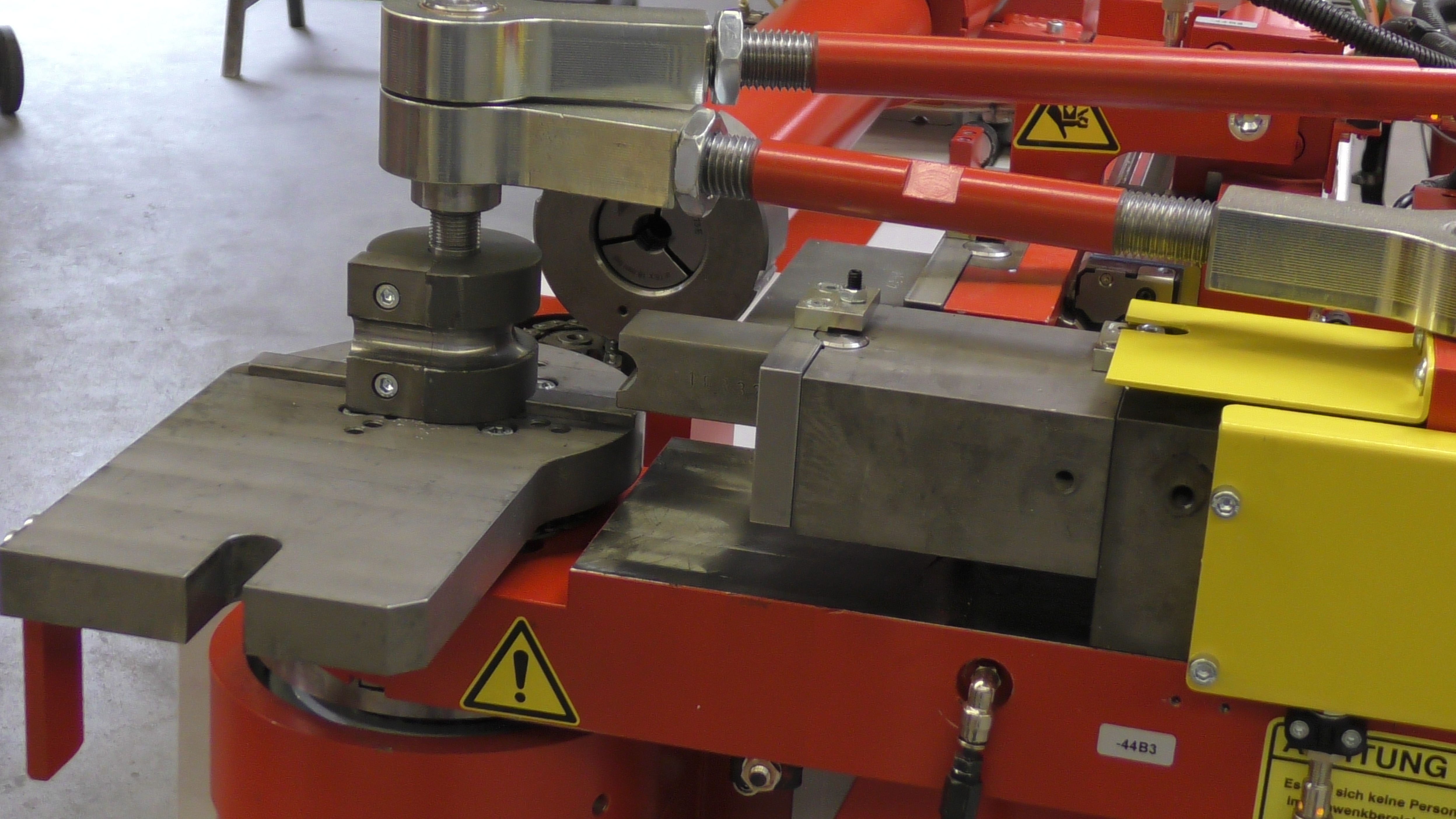

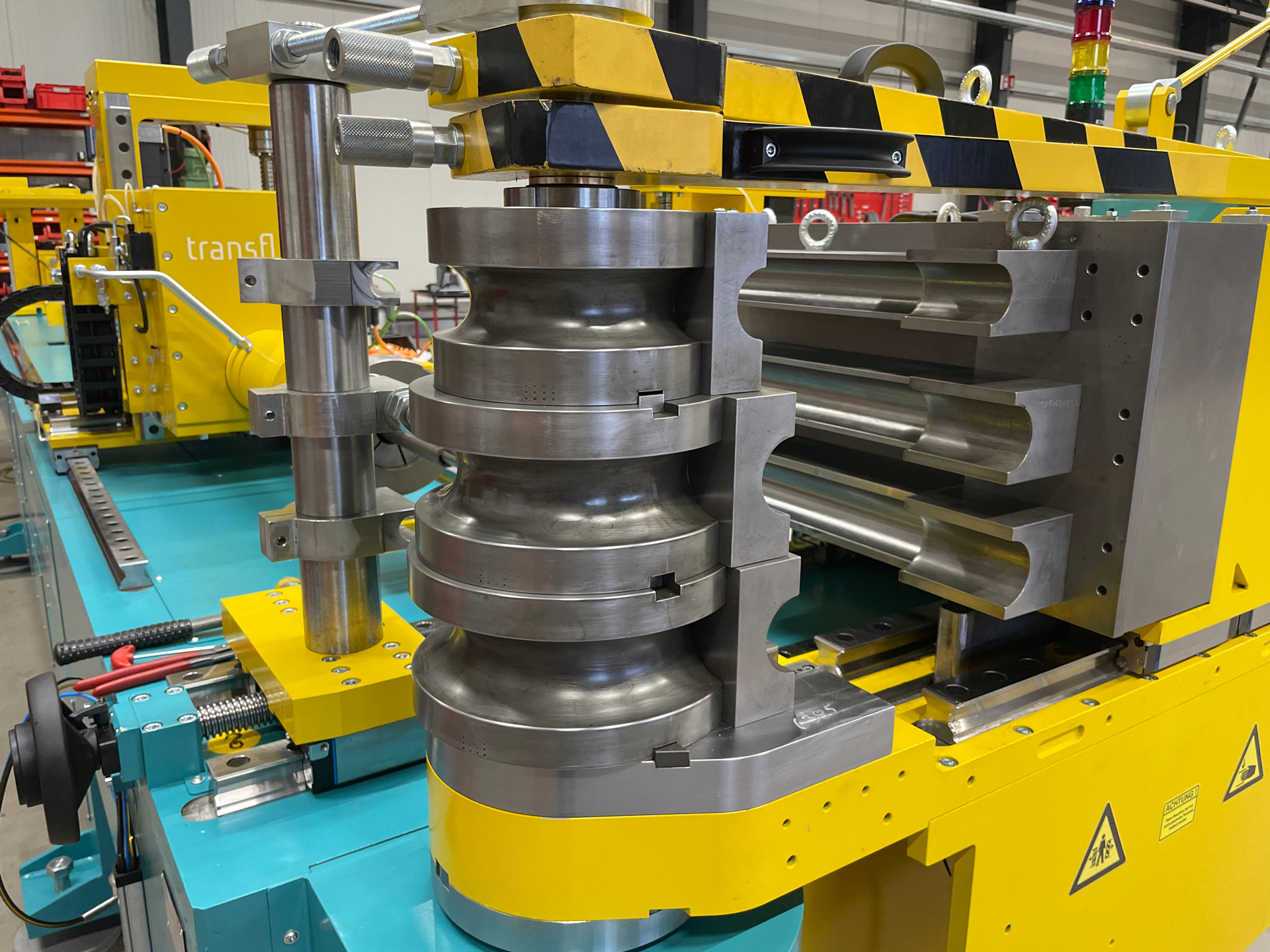

MEHRSTUFIGES BIEGEN
Jeder Biegekopf kann mit mindestens zwei Biegeebenen bestückt werden, z.B. mit unterschiedlichen Biegeradien oder Formklemmstücken zur Aufnahme von Umformungen oder Bögen im Falle kurzer Spannlängen.
Biegewerkzeuge für Rohre mit bereits geformten Rohrenden.
-

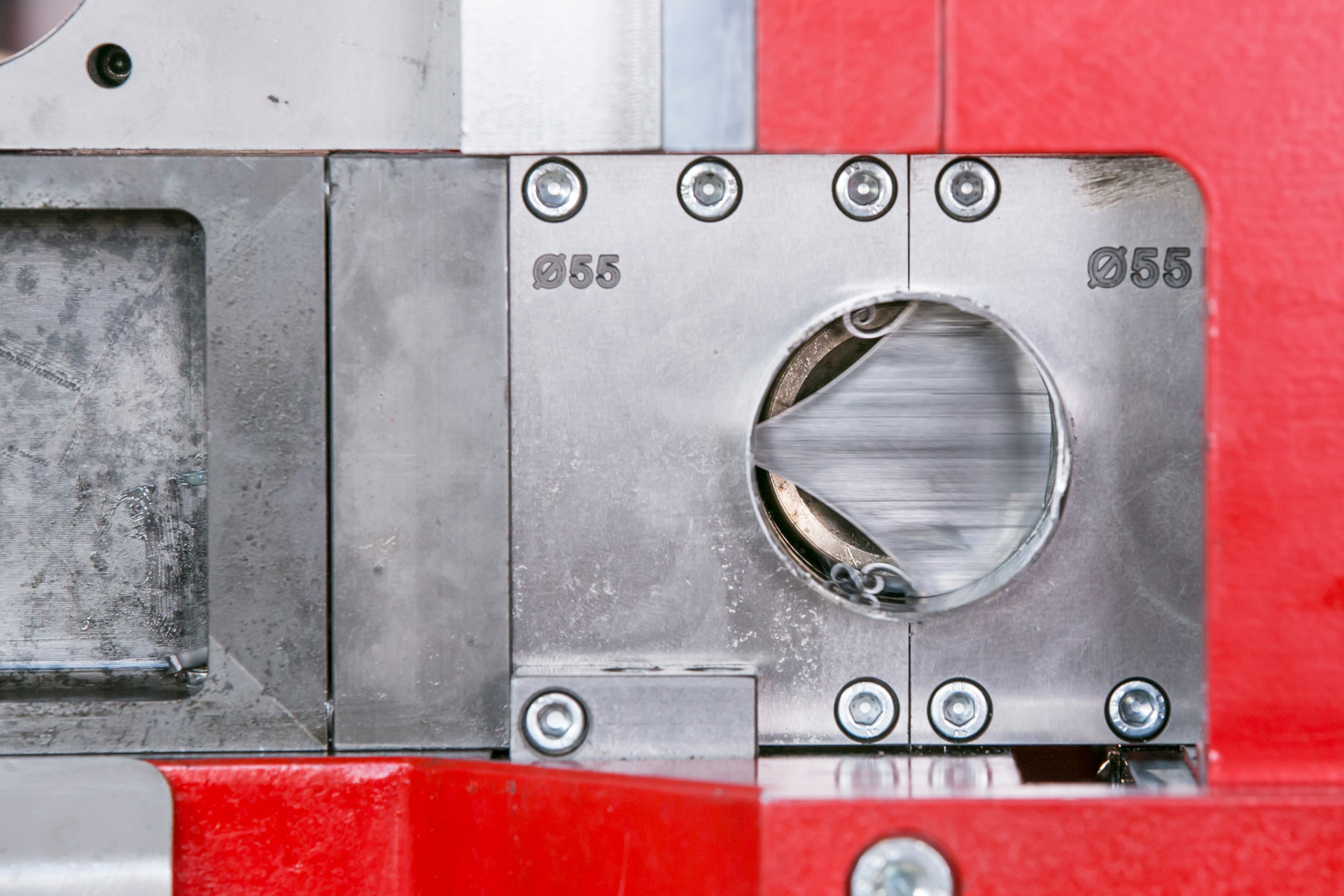

SCHNEIDEN WÄHREND DES BIEGEVORGANGS
Der Trennschnitt wird direkt nach der letzten Biegung durchgeführt. Ein weiteres Nachschneiden ist nicht erforderlich.
-
VOLLMATERIAL
Anpassung der Biegemaschine zum Biegen von Stromschienen / Flachleitern.
-

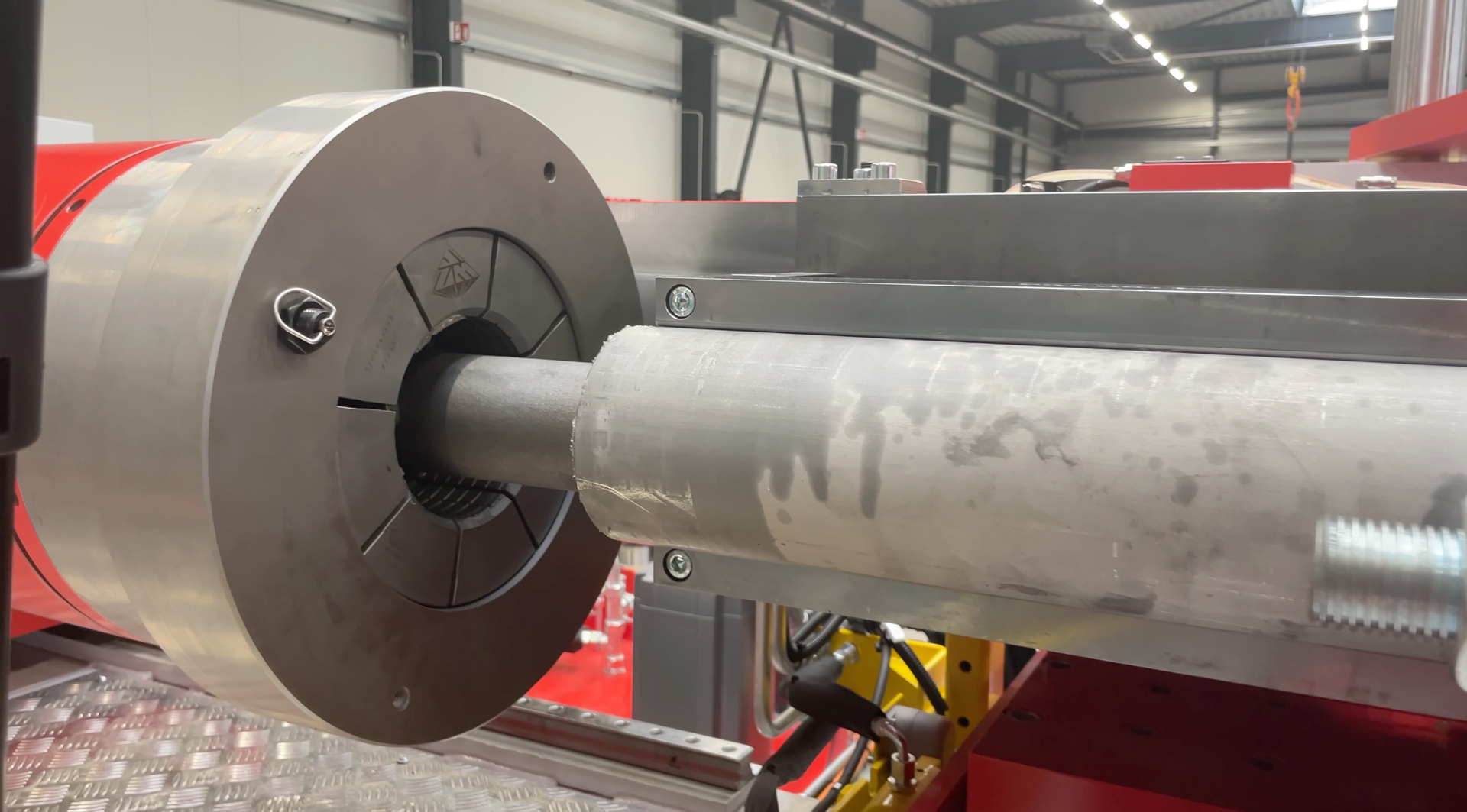

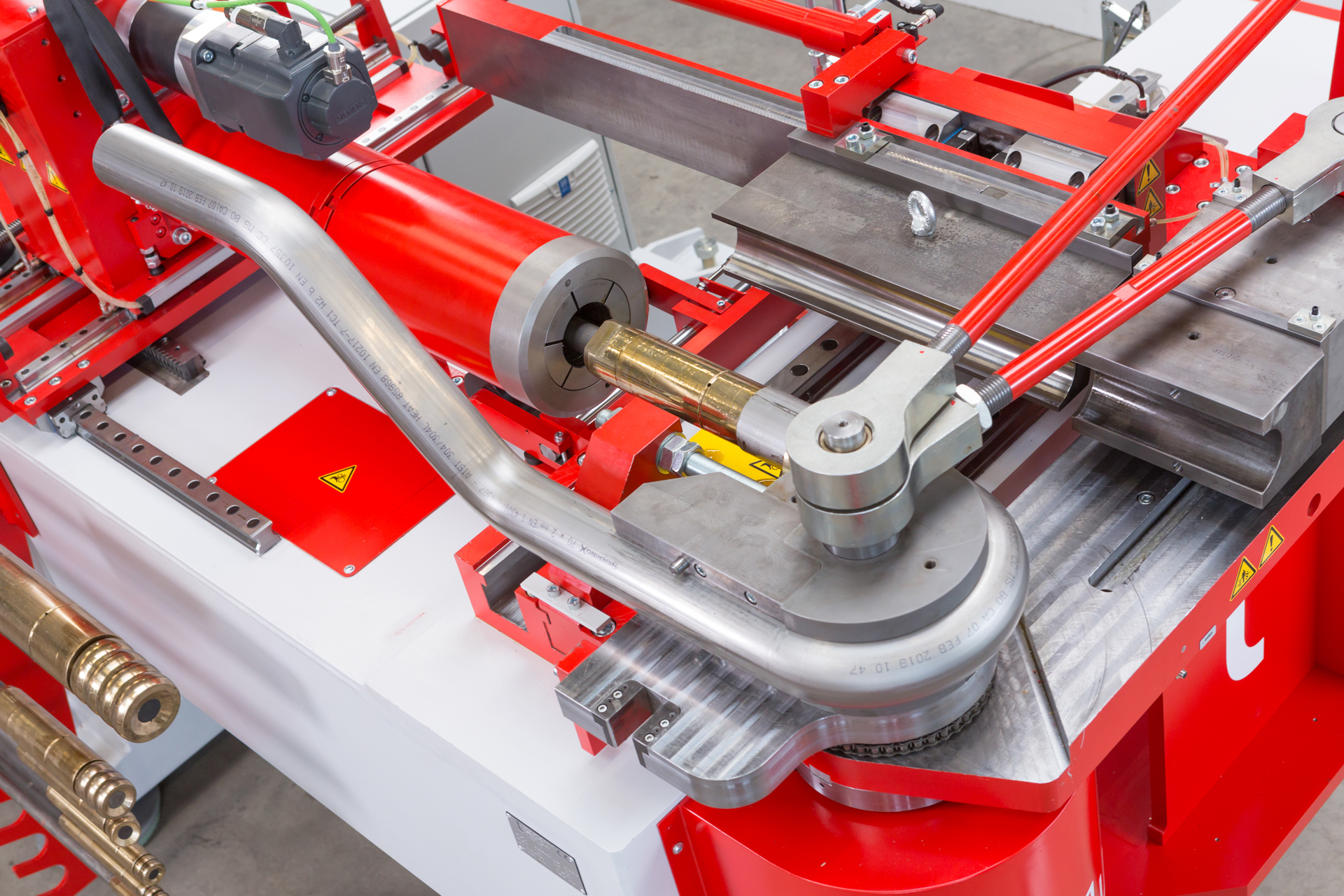

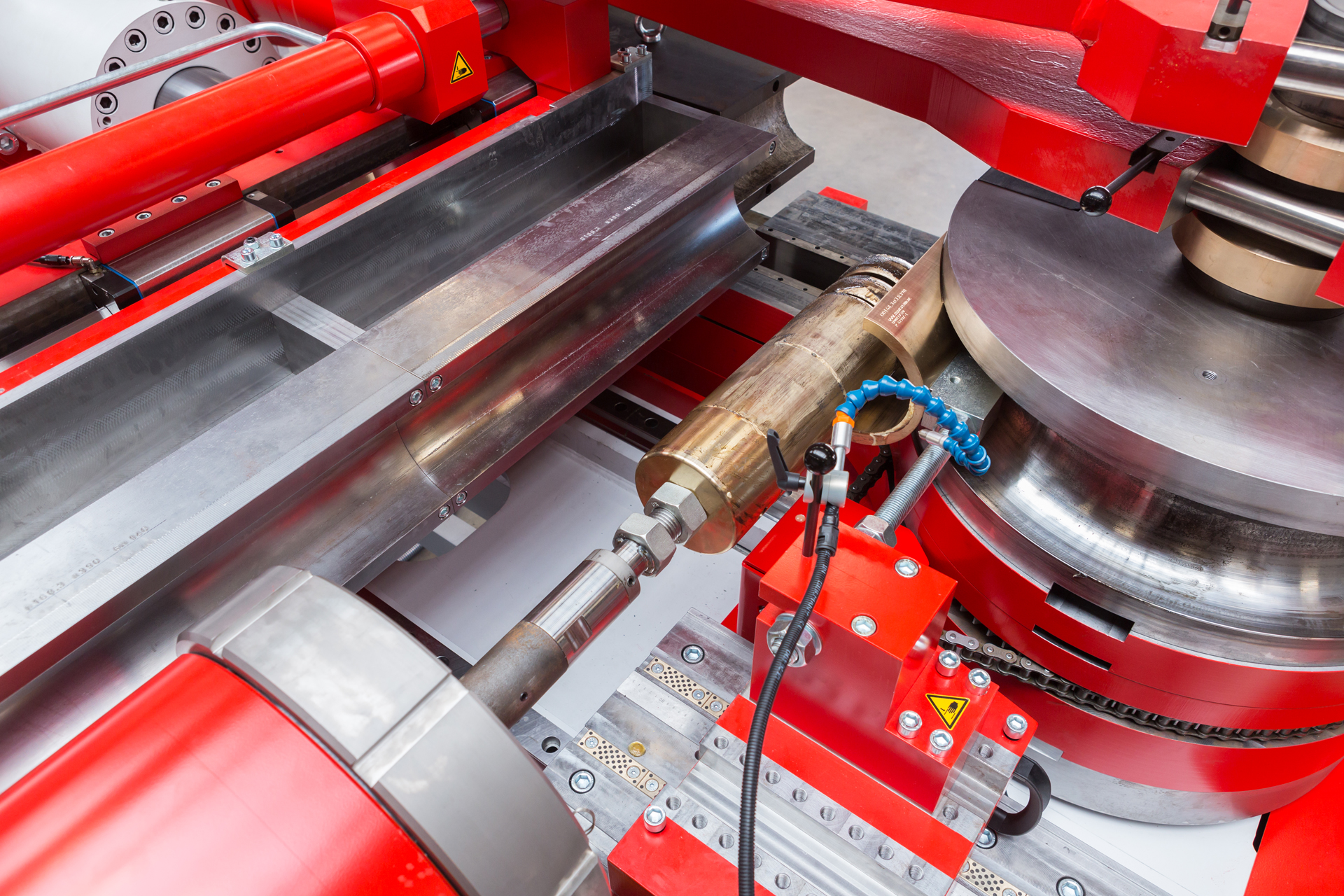

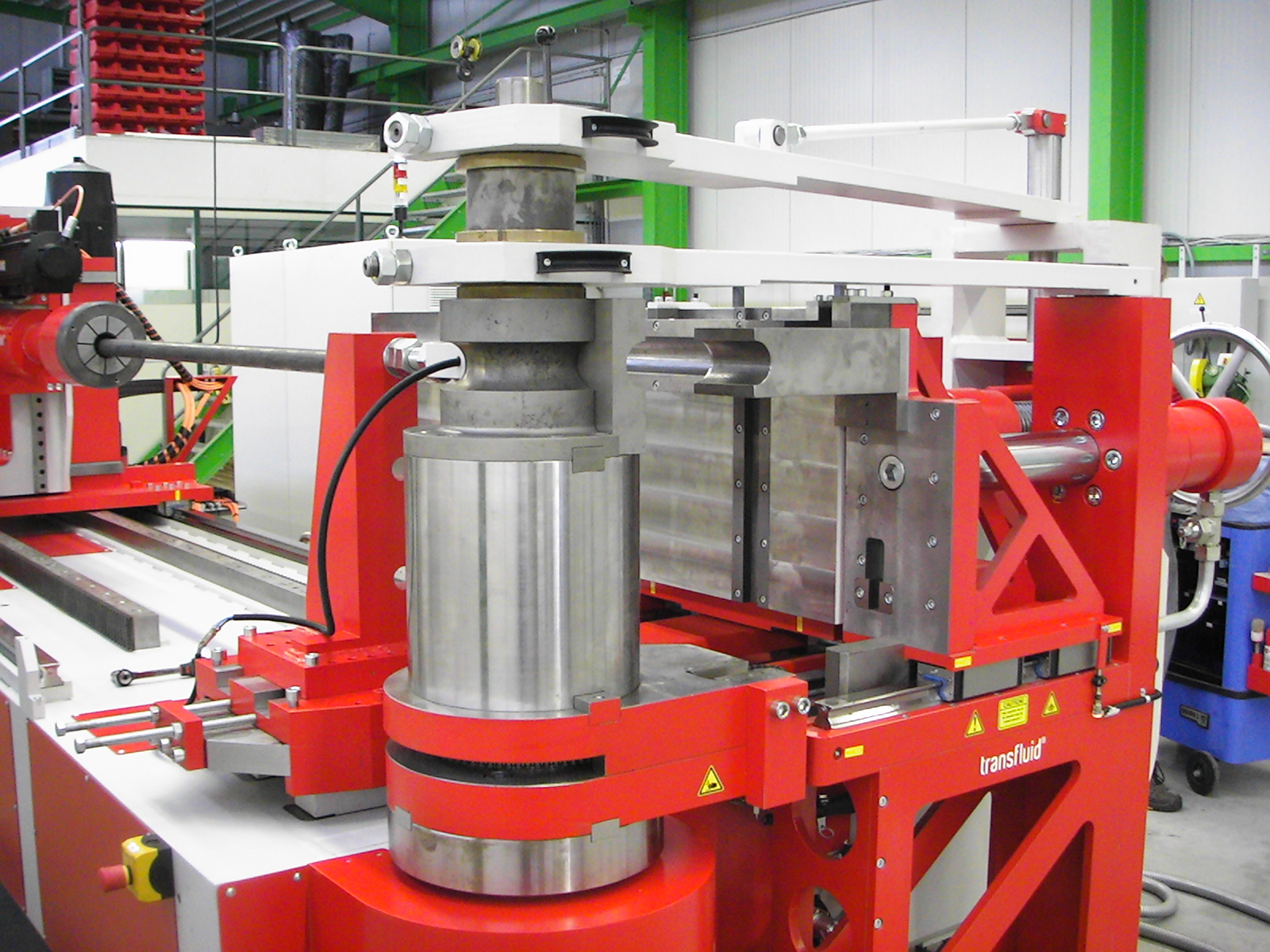

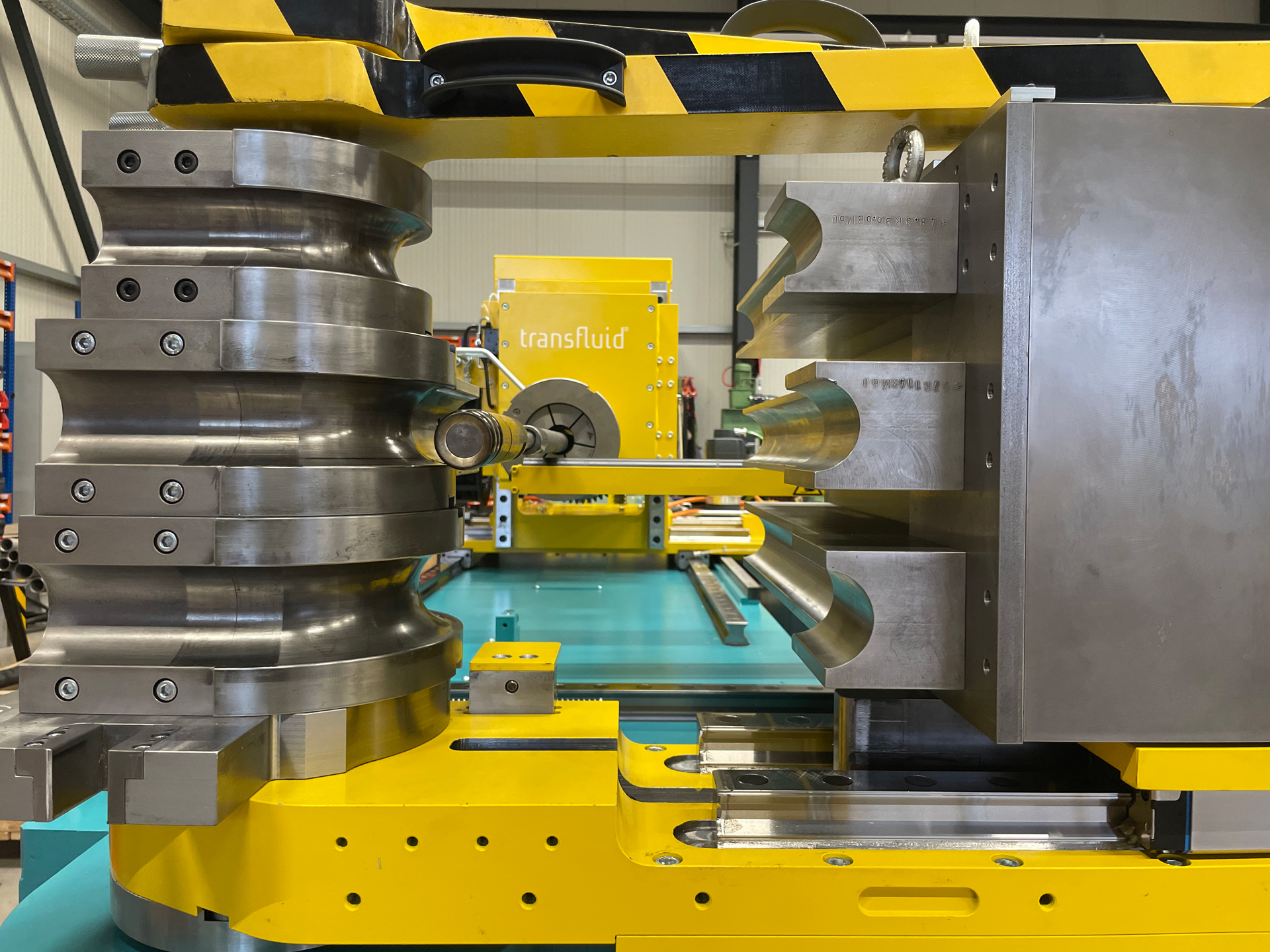

BIEGEDORNE
Biegedorne für unterschiedlichste Materialien und Anforderungen.
-
FALTENGLÄTTER
Verhindert die Entstehung von Falten im Bogeninneren, die auftritt, wenn das Material seine Elastizitätsgrenze überschreitet und sich in der Kurve setzt.
-
EFFIZIENZ UND KOSTENVORTEILE

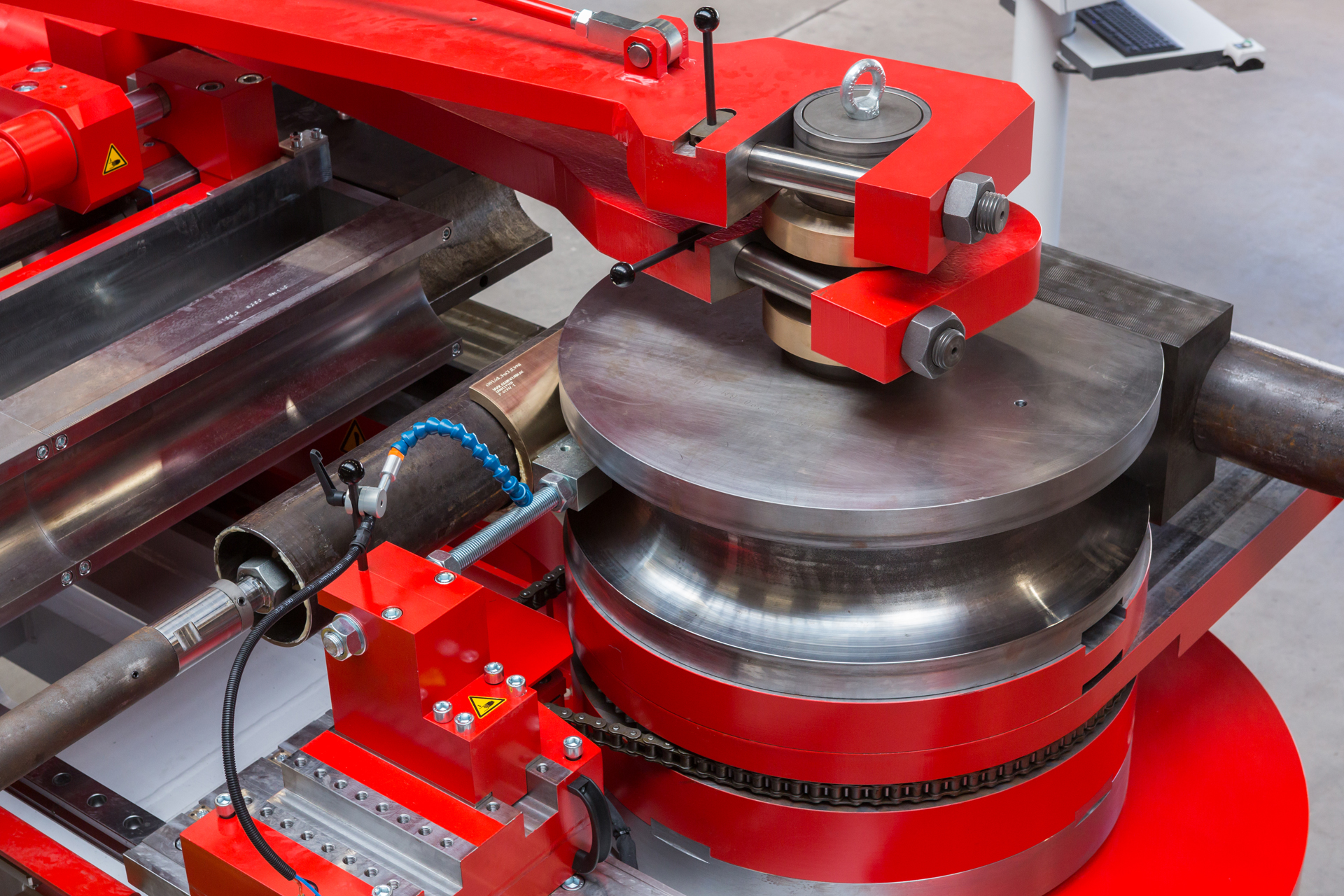

Kurze Rüstzeiten durch schwenkbare Brücken, gesteckte Werkzeuge und optimierte Spanntechnik. Die Rüstvorgänge sind von der kleinsten bis zur größten Maschine auf Schnelligkeit und Einfachheit optimiert.
-

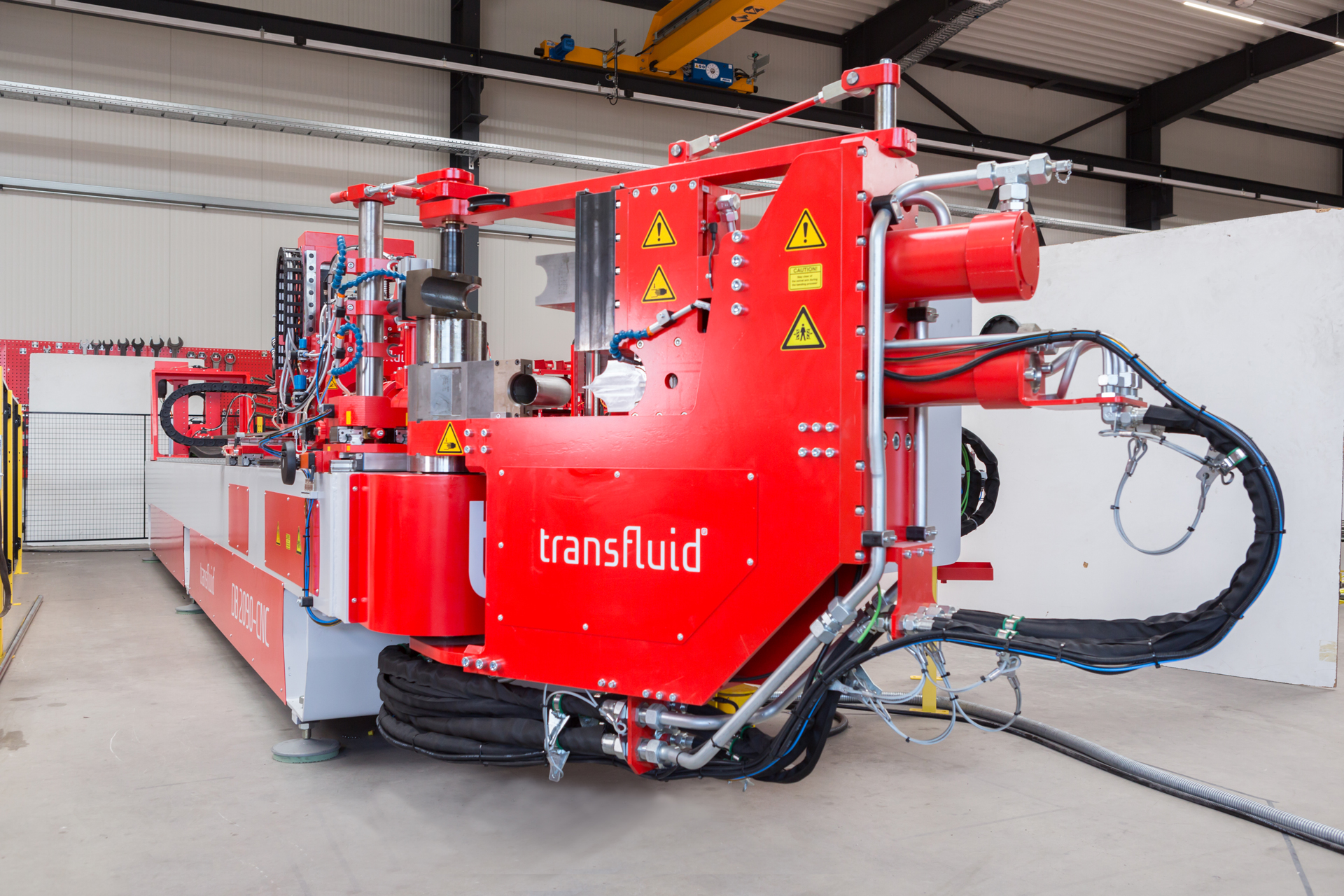

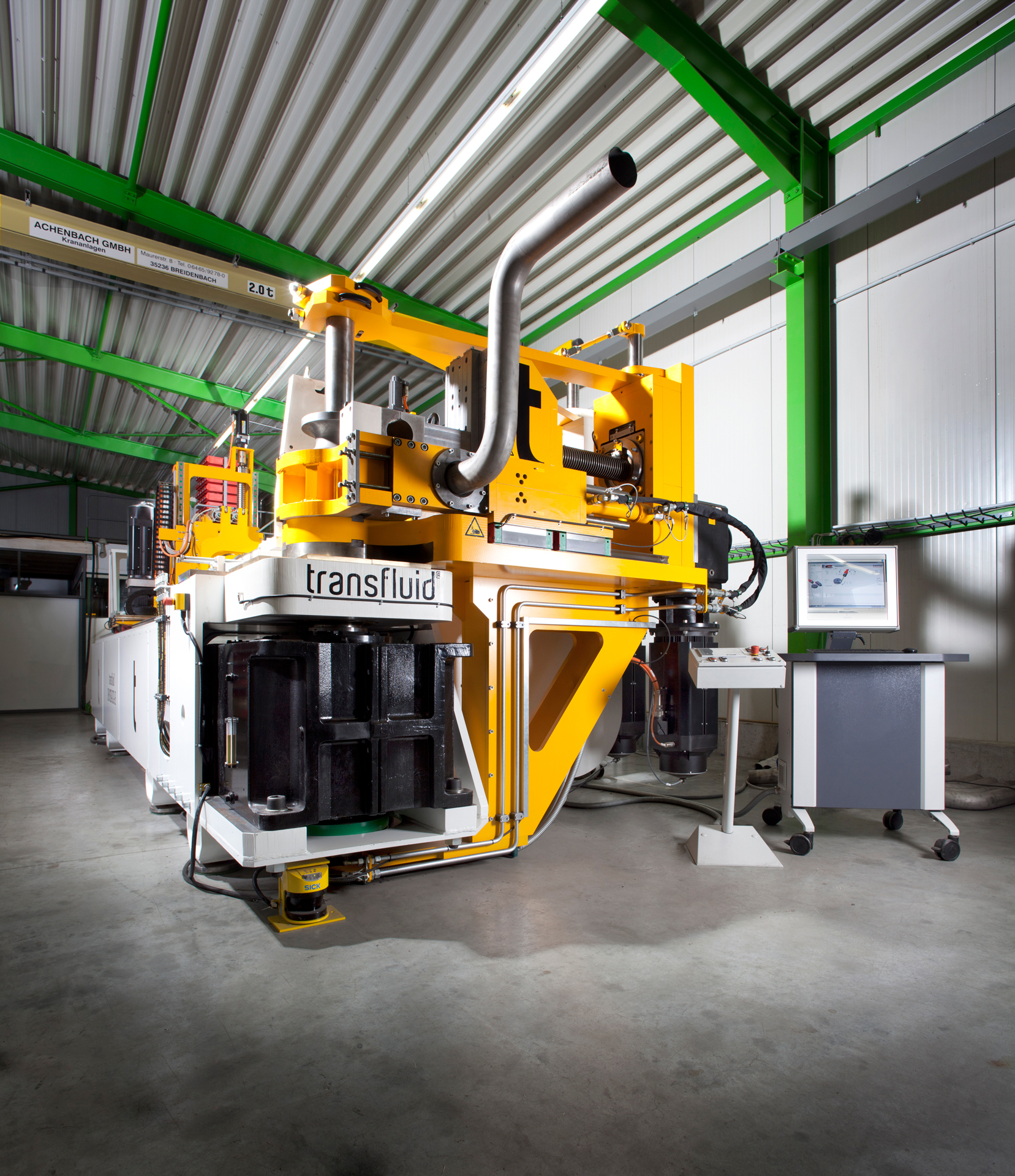

ROBUSTE KONSTRUKTION UND OPTIMIERTE AUSSTATTUNG
Solide geschweißte Maschinenstruktur, Schnellwechsel-Werkzeuge, Bajonettverschlüsse, mehrere Biegeebenen (mehrstufiges Biegen).
Biegedorne verschiedenster Materialien, Form-Werkzeuge, Faltenglätter etc. sorgen für Vielseitigkeit und Langlebigkeit.

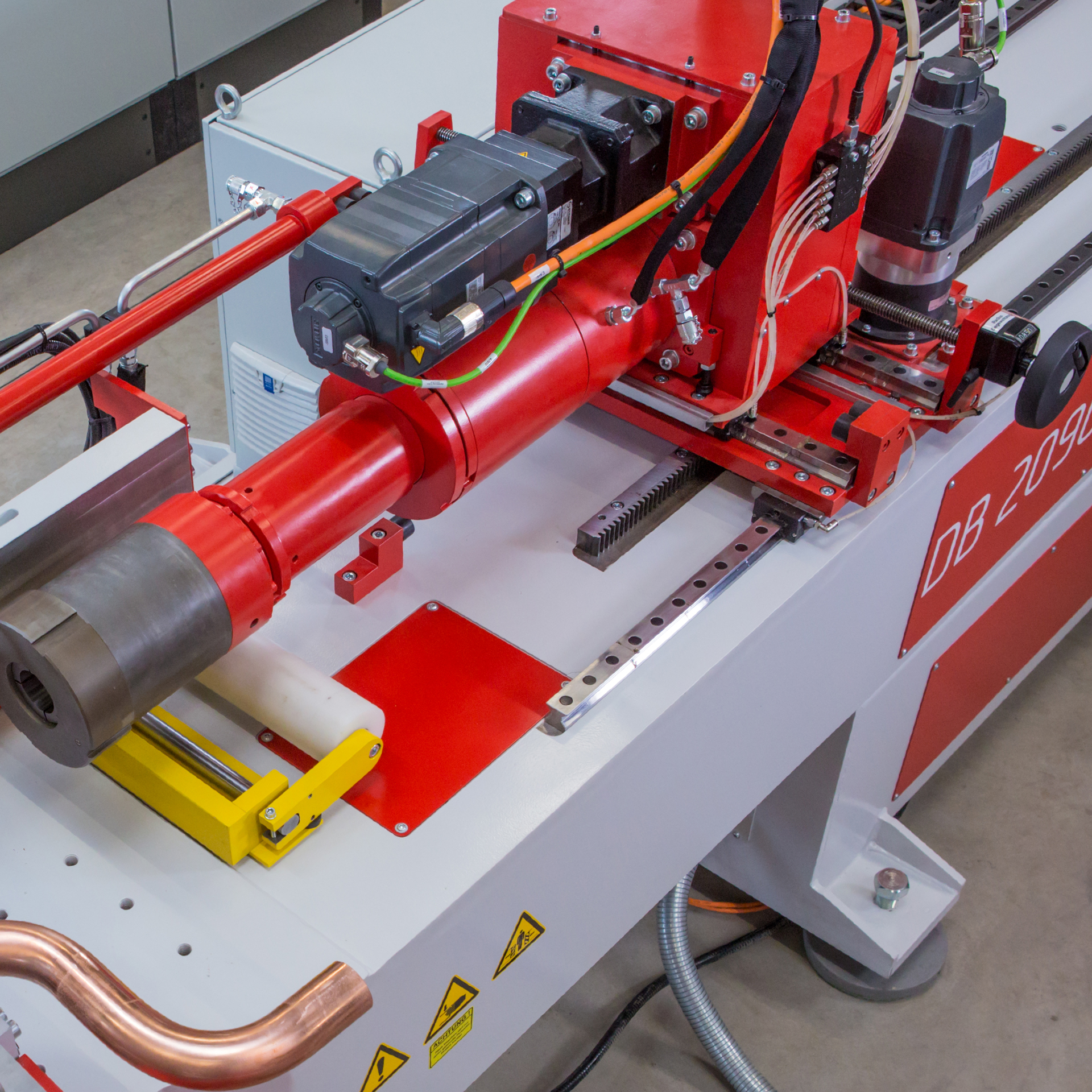

INNOVATIVES SERVOHYDRAULISCHES SYSTEM
- Energieeinsparungen von bis zu 70 % durch Steuerung der Hydraulikpumpe über einen Servomotor.
- Das bedarfsgesteuerte System läuft nur dann, wenn Hydraulikdruck erforderlich ist; dadurch wird die Gesamteinschaltdauer reduziert und die Lebensdauer aller Hydraulikkomponenten erhöht.
- Geschwindigkeit und Volumen der Pumpe können je nach Bedarf präzise eingestellt werden.
- Der Druck ist programmierbar und wird mit dem Programm gespeichert, so dass der Bediener nicht eingreifen muss.
- Die Erwärmung des Öls entfällt, daher ist keine zusätzliche Kühleinheit für das Öl erforderlich.
- Die Pumpen und Motoren können auf eine kleinere Größe genau für die Anwendung spezifiziert werden, was die Effizienz erhöht.
