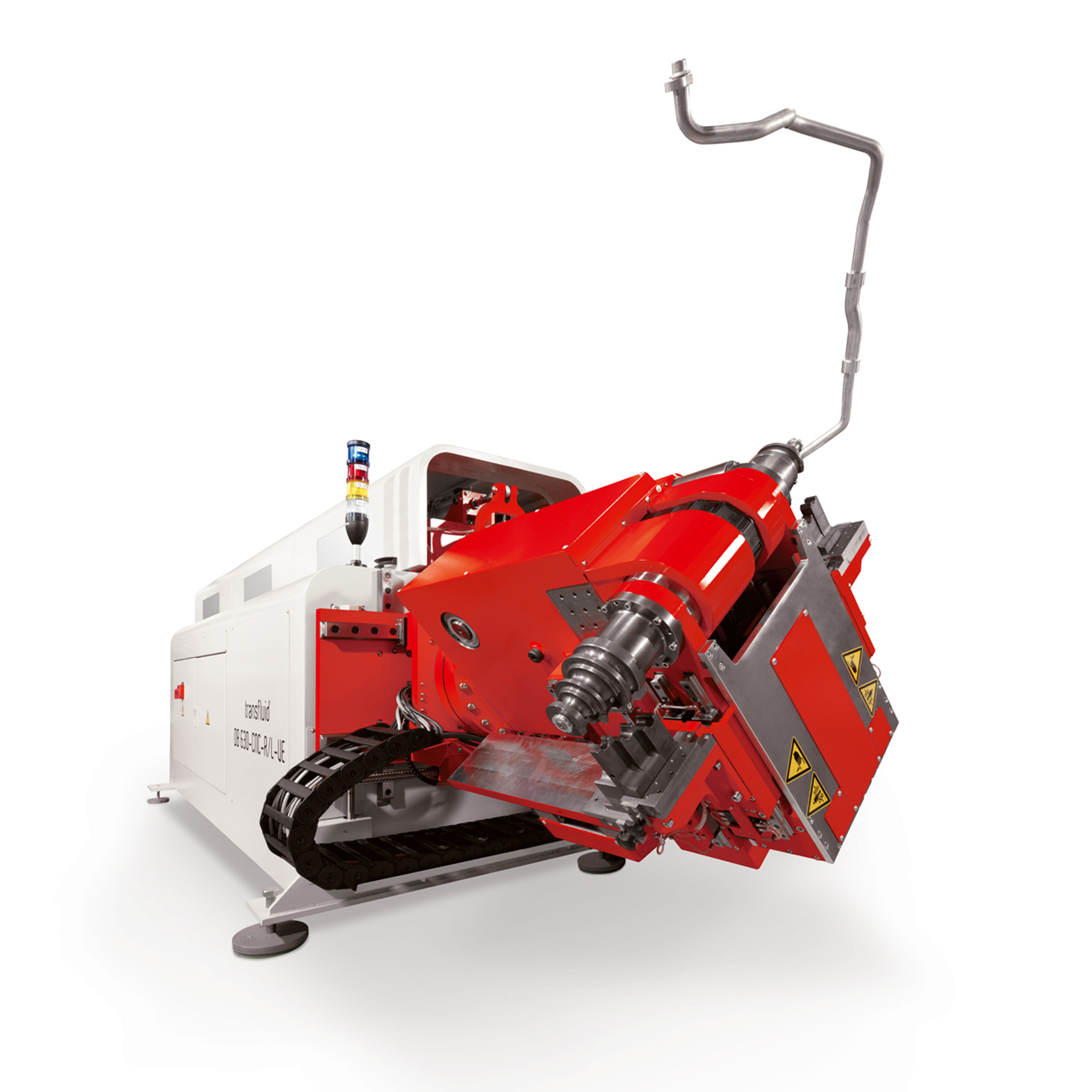

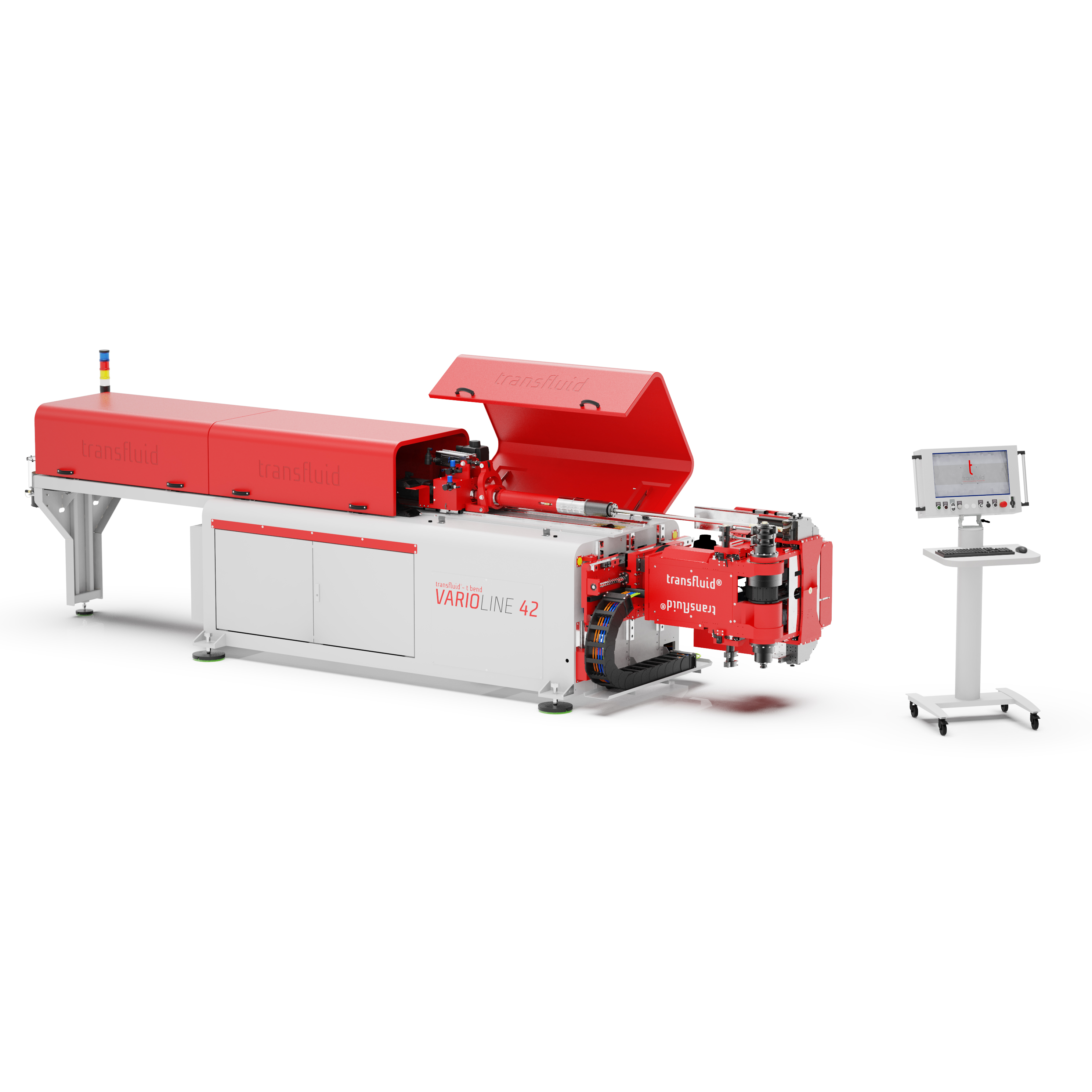

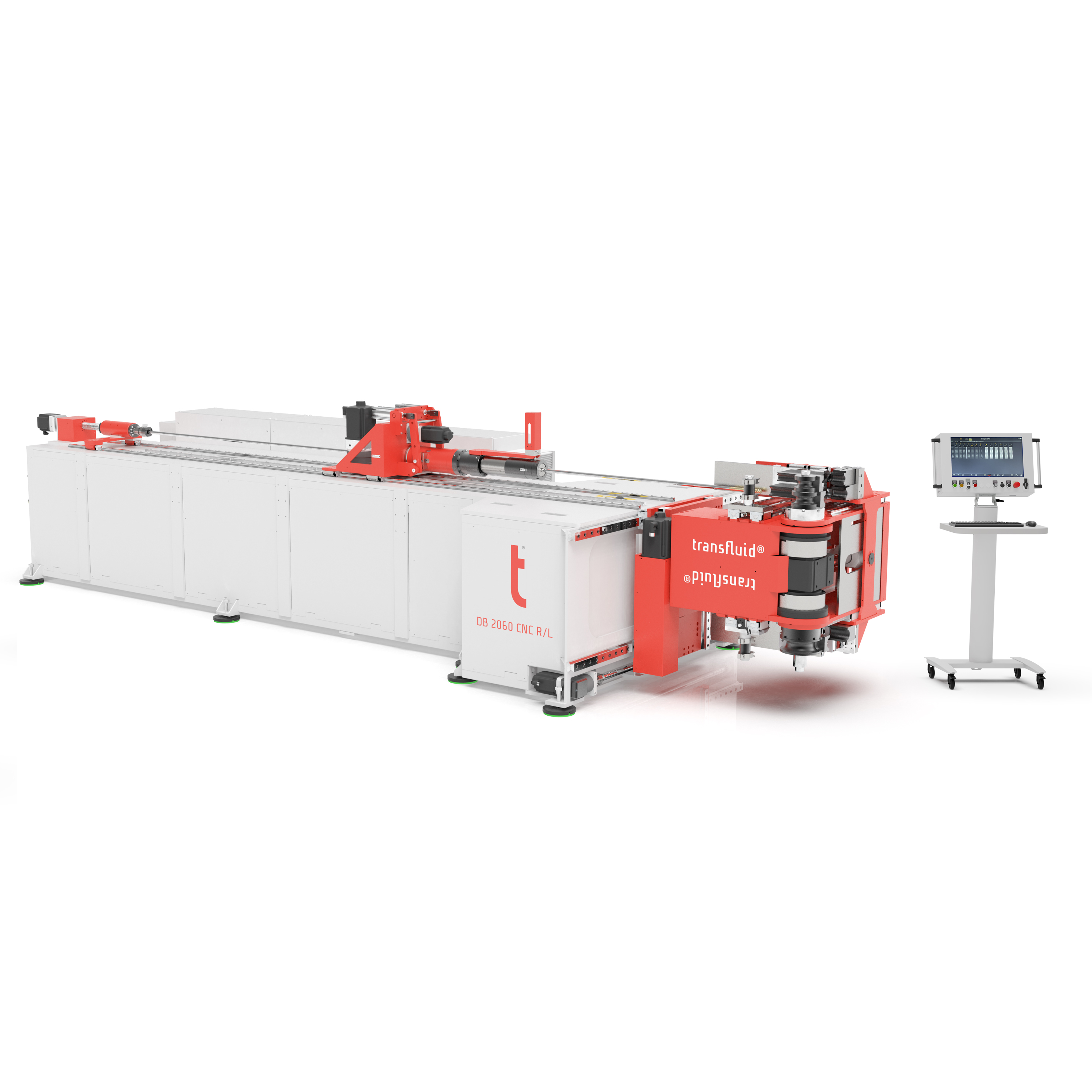

transfluid - t bend VARIOLINE
Servoelektrische CNC Dornbiegemaschinen
360° Biegekopf rechts/links
Variabel – frei programmierbare Rechts-/Links-Biegung- Leistungsstark – synchron verfahrbare elektrische Achsen für optimale Zykluszeiten
- Flexibel – verschiedene Radien und komplexeste Rohrgeometrien dank mehrerer Biegeebenen mit automatischem Ebenwechsel
- Wirtschaftlich – was früher abgelehnt wurde, produzieren Sie heute effizient in einer Aufspannung
ALLES IST MÖGLICH.
t bend VARIOLINE für Flexibilität und Performance.
Die t bend VARIOLINE eröffnet neue Dimensionen in der Rohrbearbeitung.
Mit servoelektrischer Rechts-/Links-Biegetechnologie, optionaler Freiformfunktion und vollautomatischem Kopfwechsel ermöglicht sie selbst komplexeste Geometrien in nur einer Aufspannung – schnell, präzise und wirtschaftlich.
Ob für anspruchsvolle Einzelstücke oder hochpräzise Serienproduktion: Die t bend VARIOLINE setzt Standards, wenn Flexibilität und Produktivität gefragt sind.
Die t bend VARIOLINE ist die Lösung für Unternehmen, die in Sachen Biegetechnik keine Grenzen akzeptieren. Sie vereint Spitzentechnologie, höchste Flexibilität und Effizienz – und macht so selbst anspruchsvollste Bauteile realisierbar.
Mit ihrer flexiblen Automatisierbarkeit fügt sich die t bend VARIOLINE nahtlos in moderne Fertigungsprozesse ein – als eigenständige Lösung oder als Teil einer komplexen Fertigungszelle. Sie kombiniert Top-Performance auf höchstem Level mit einfacher Bedienung, durchdachten Features und vielfältigen Ausstattungsmöglichkeiten.
t bend VARIOLINE – Spitzentechnologie ohne Grenzen.
Erkunden Sie unsere Maschine virtuell
Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.
Die richtige Maschine für Ihre Aufgabe
Produkt Video

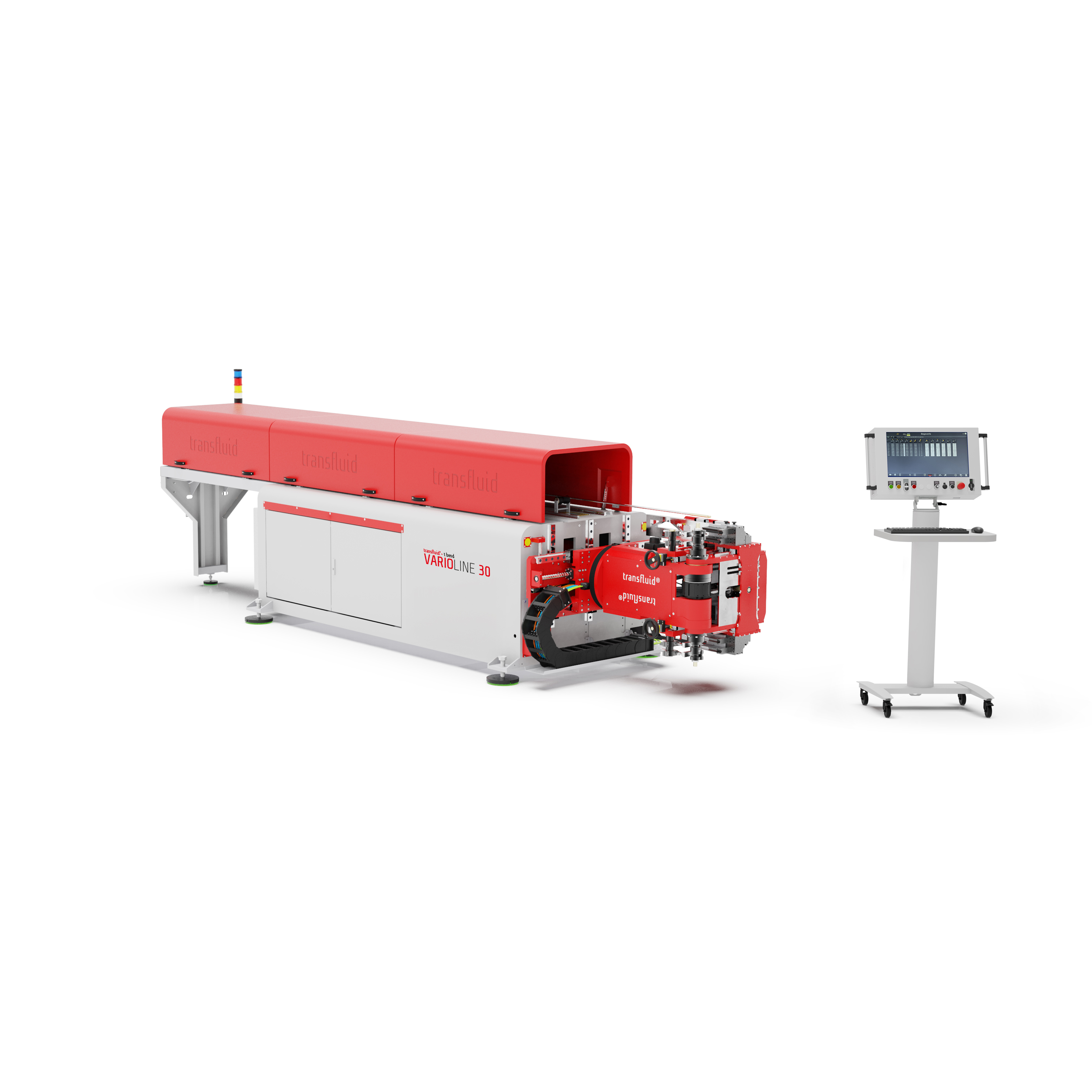

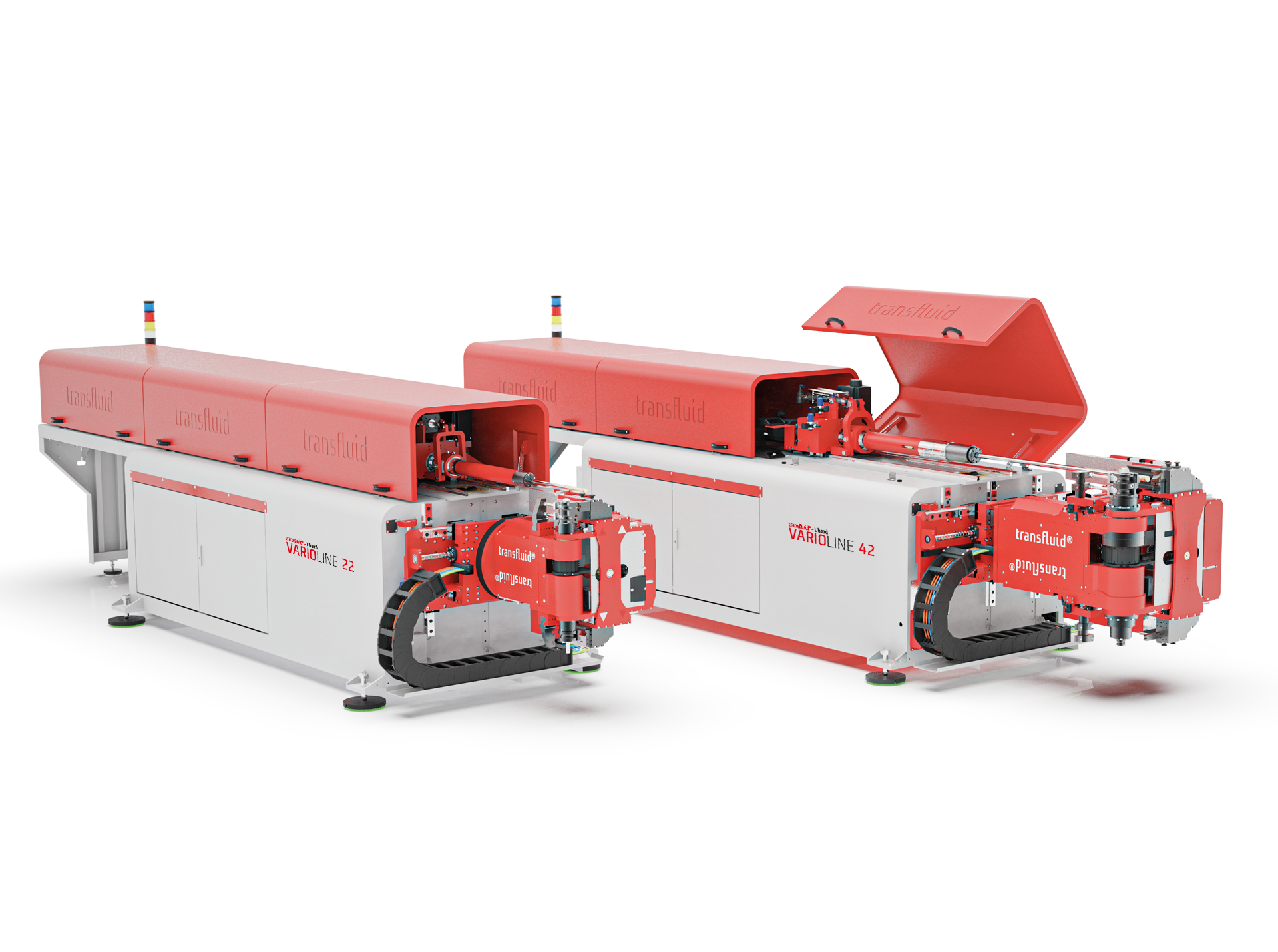

Dornbiegemaschinen rechts/links-biegend mit CNC-Steuerung
Download technische Daten| Kapazitäten | 4 - 22 mm |
| Max. Kapazität | 22 x 2 mm (Stahl) 22 x 1,5 mm (Edelstahl) |
| Max. Radius | 66 mm |
| Nutzlängen | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 300 °/sec. |
| Kapazität | 4-30 mm |
| Max. Kapazität | 30 x 2 mm (Stahl) 30 x 1,5 mm (Edelstahl) |
| Max. Radius | 90 mm |
| Nutzlängen | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 275 °/sec. |
| Kapazität | 6-42 mm |
| Max. Kapazität | 42 x 3 mm (Stahl) 42 x 1,5 mm (Edelstahl) |
| Max. Radius | 90 mm |
| Nutzlängen | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 180 °/sec. |
| Kapazität | 6-70 mm |
| Max. Kapazität | 60,3 x 3,9 mm (Stahl) 70 x 2 mm (Stahl)* 60,3 x 2,7 mm (Edelstahl) |
| Max. Radius | 180 mm |
| Nutzlängen | 3048 mm (standard) 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 100 °/sec. |
Ihre Vorteile auf einen Blick
-

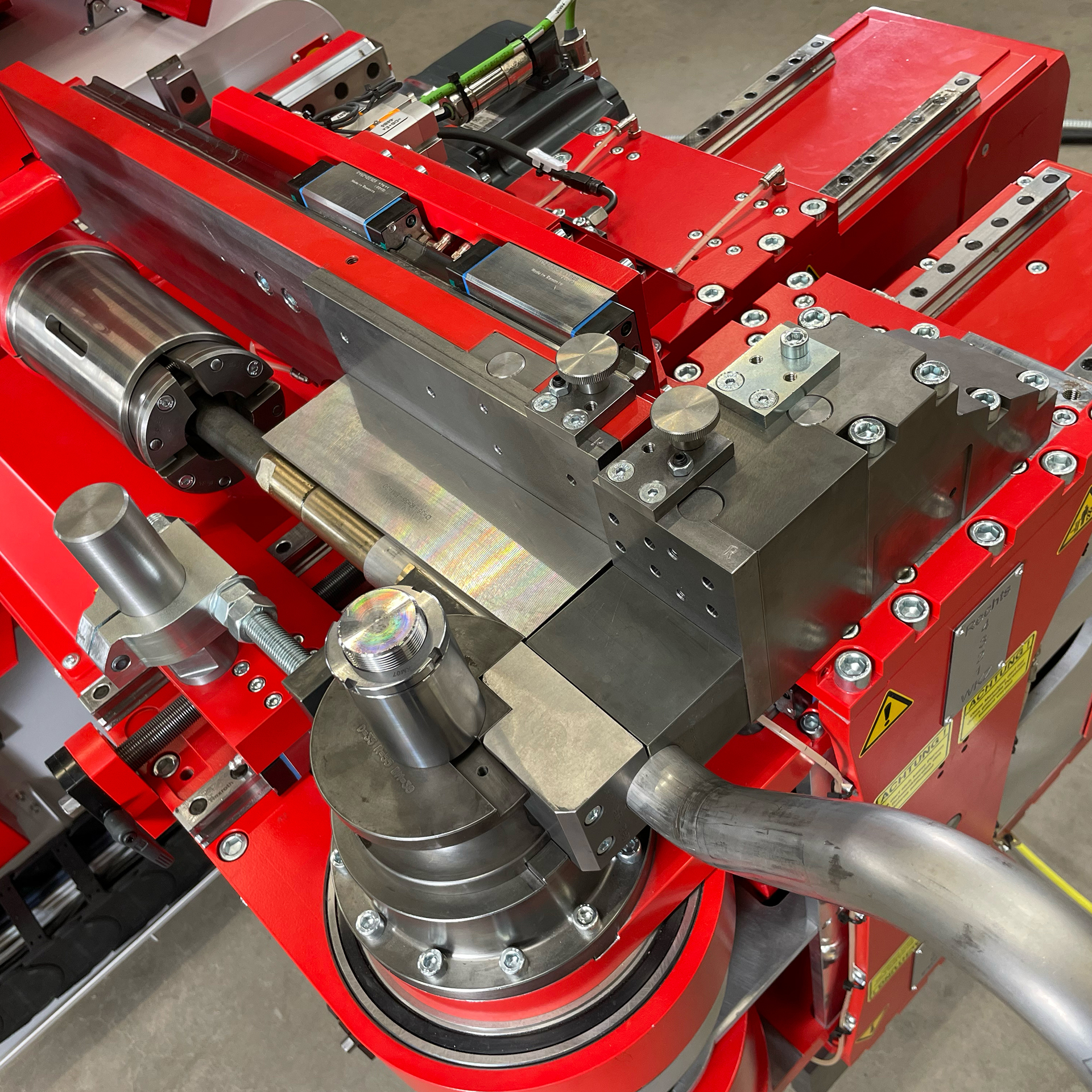

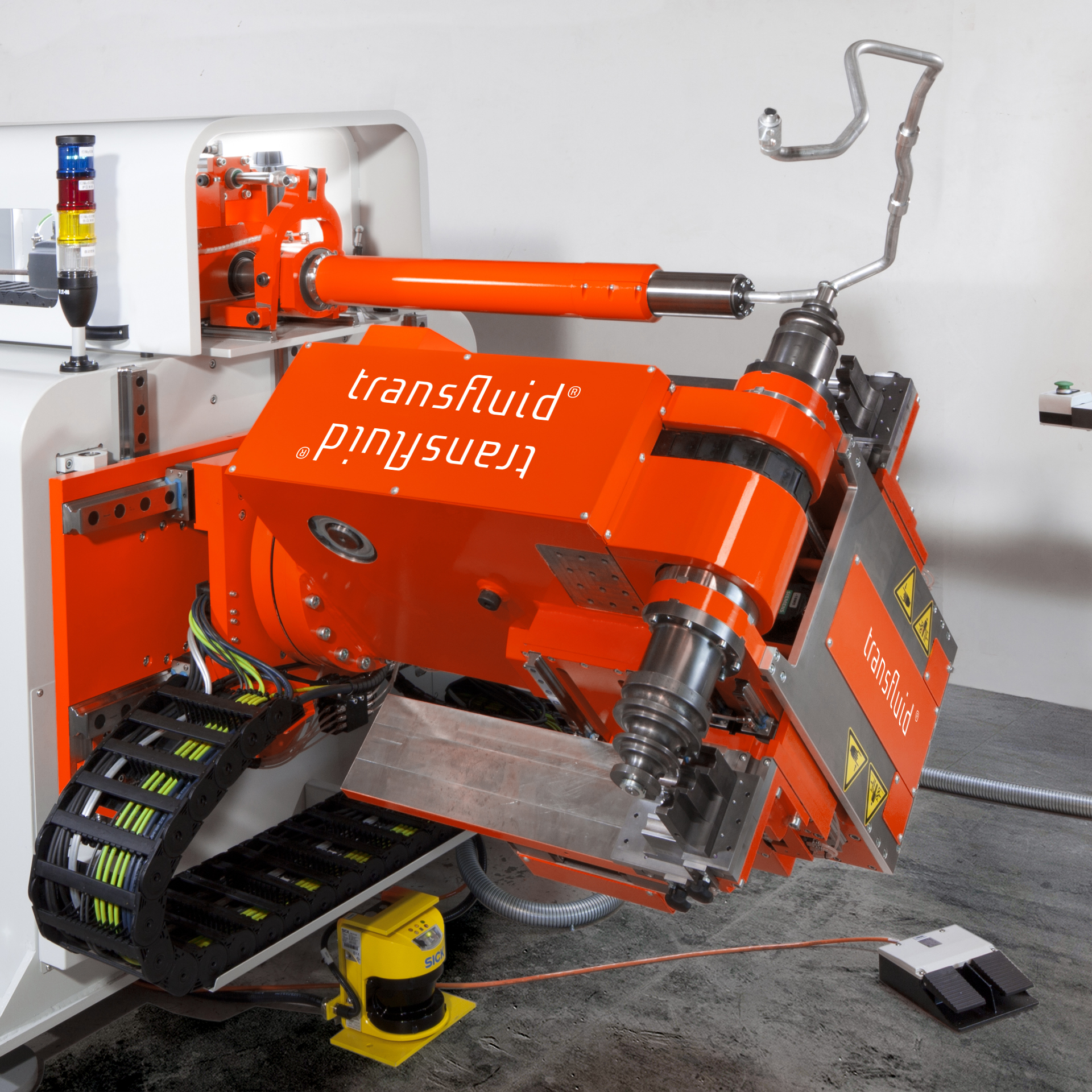

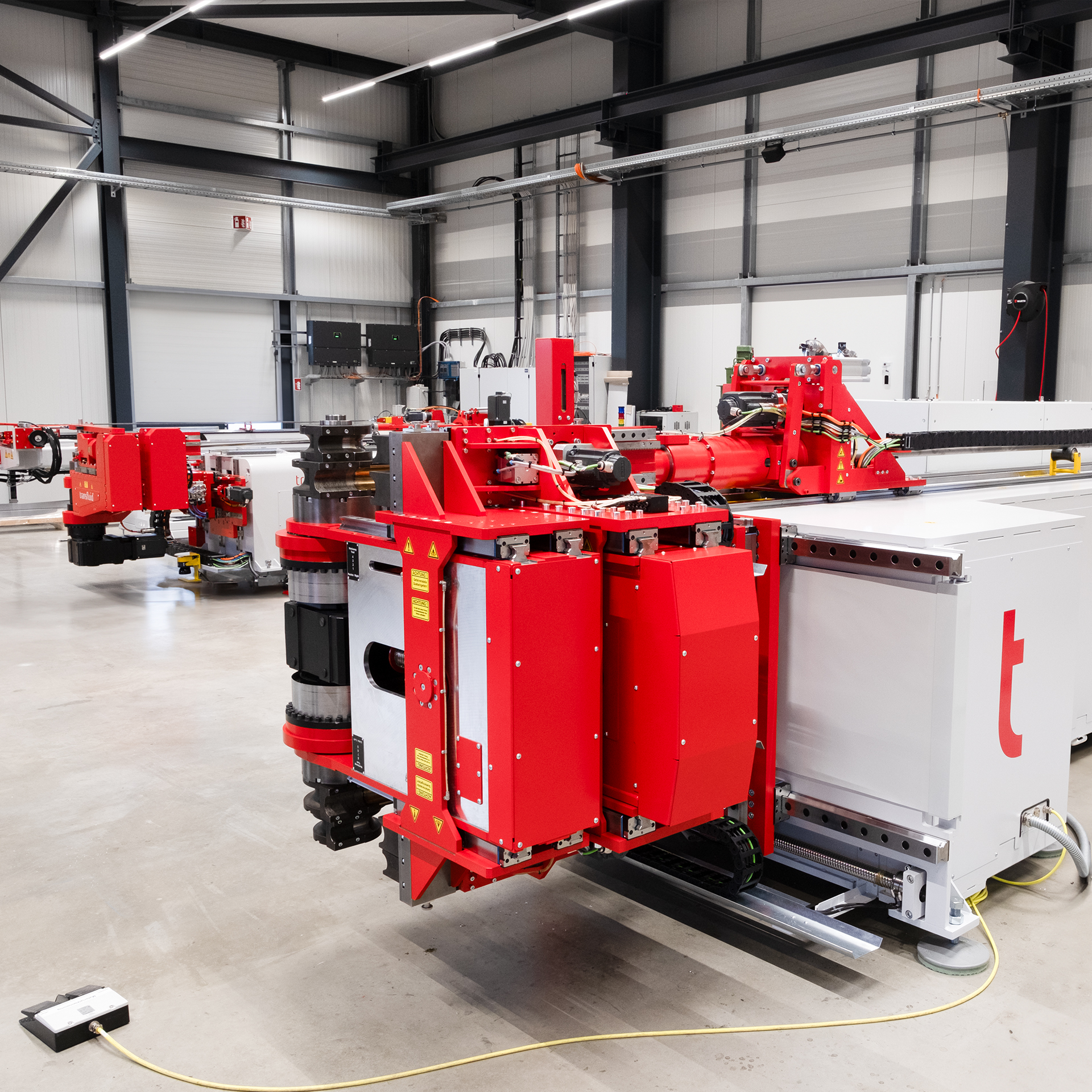

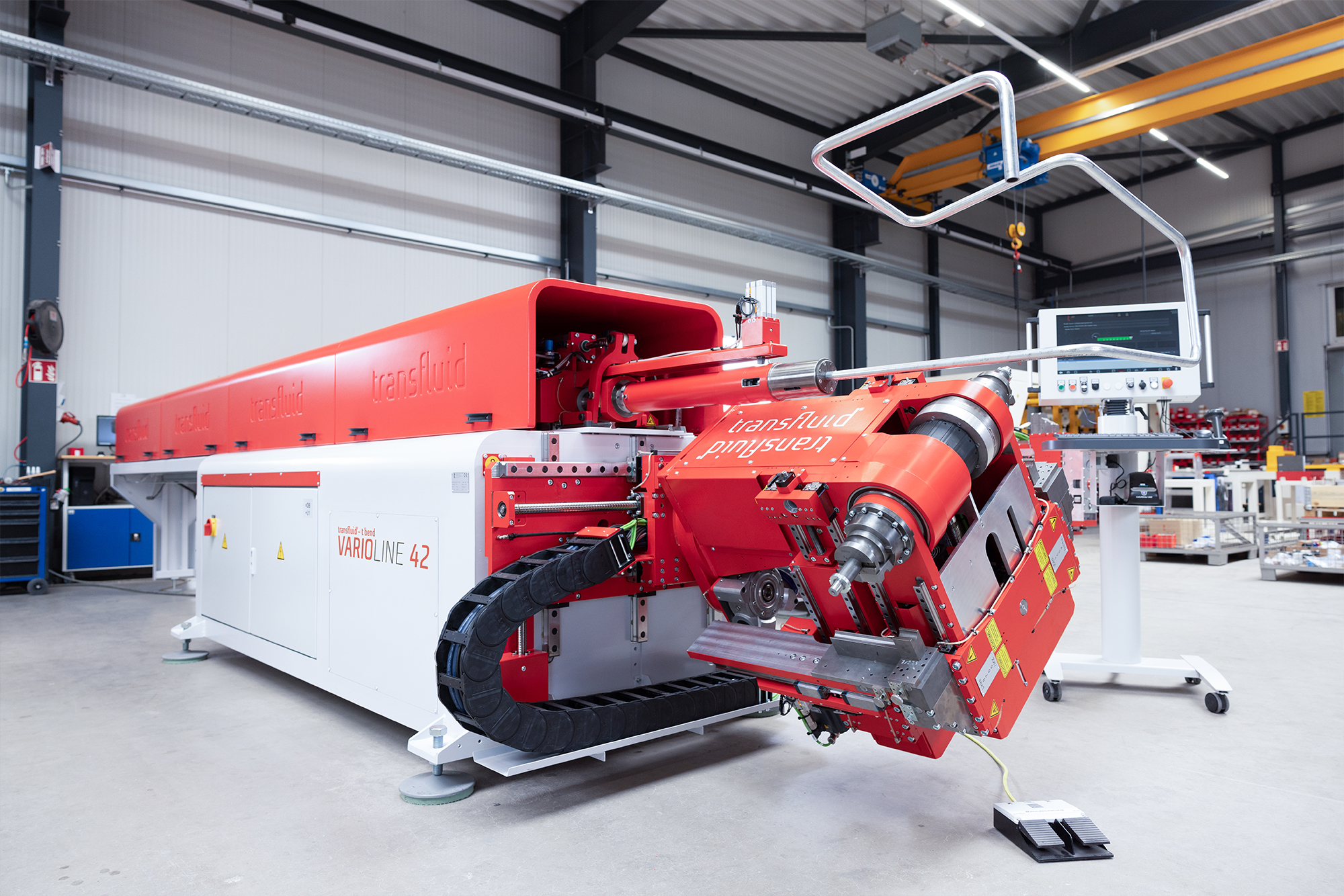

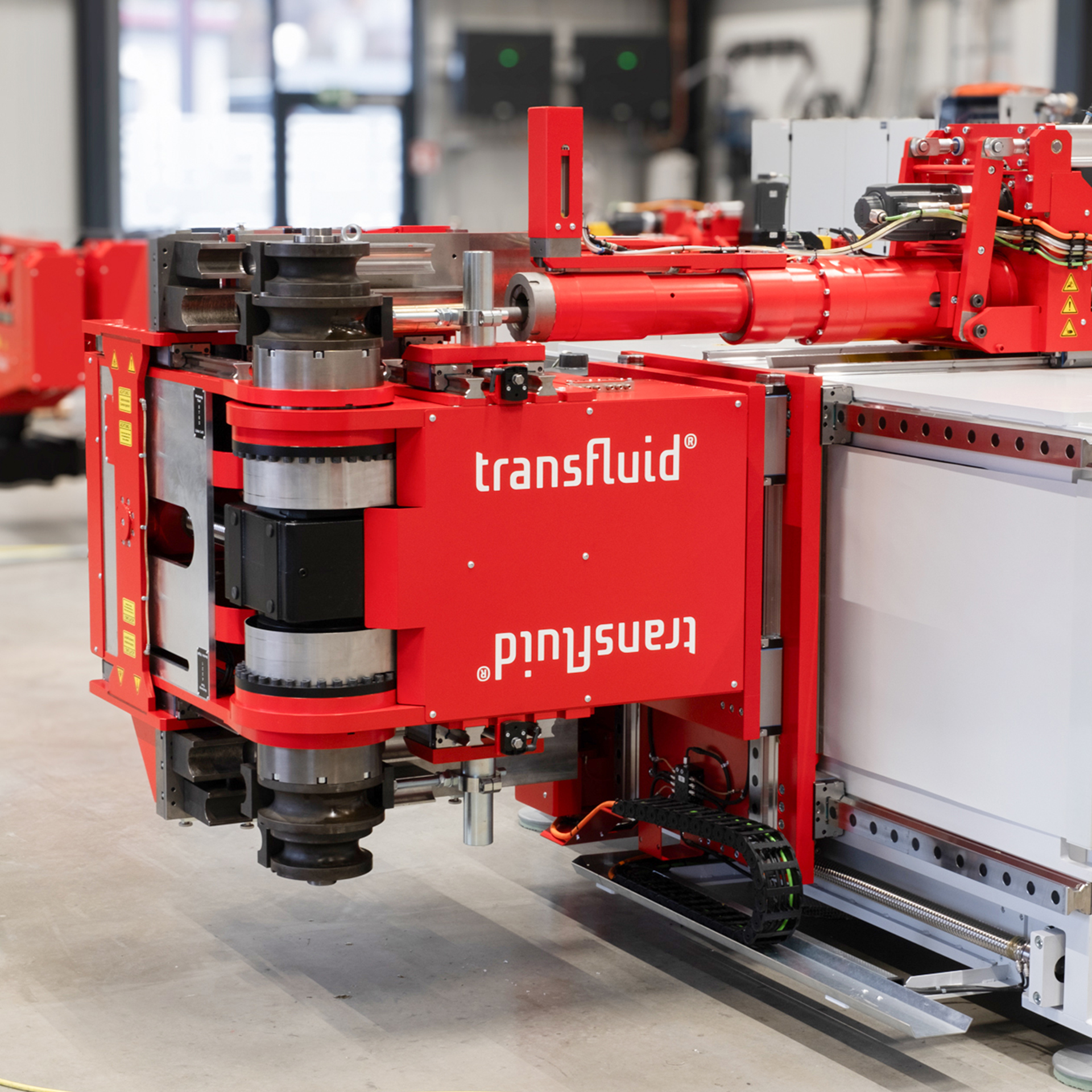

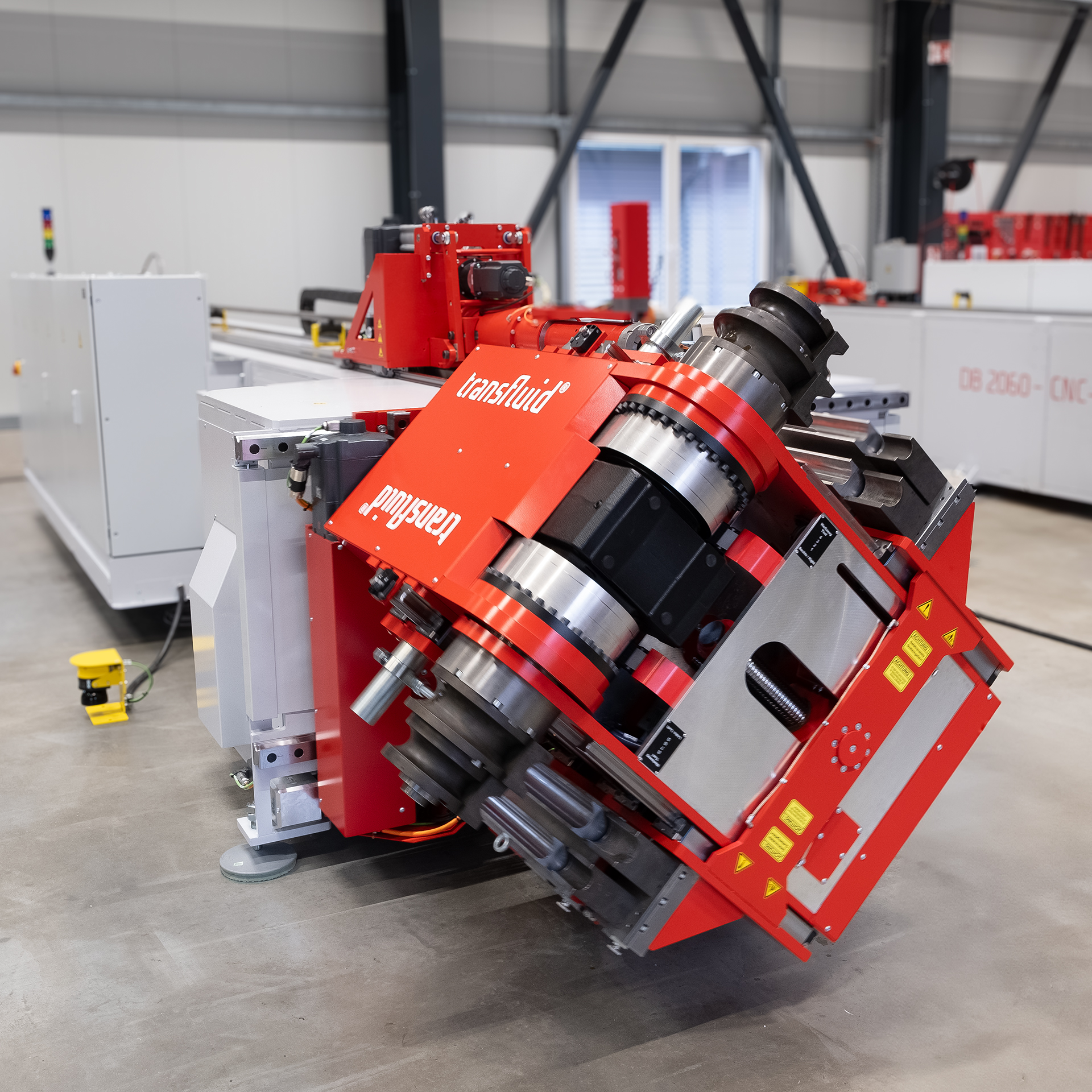

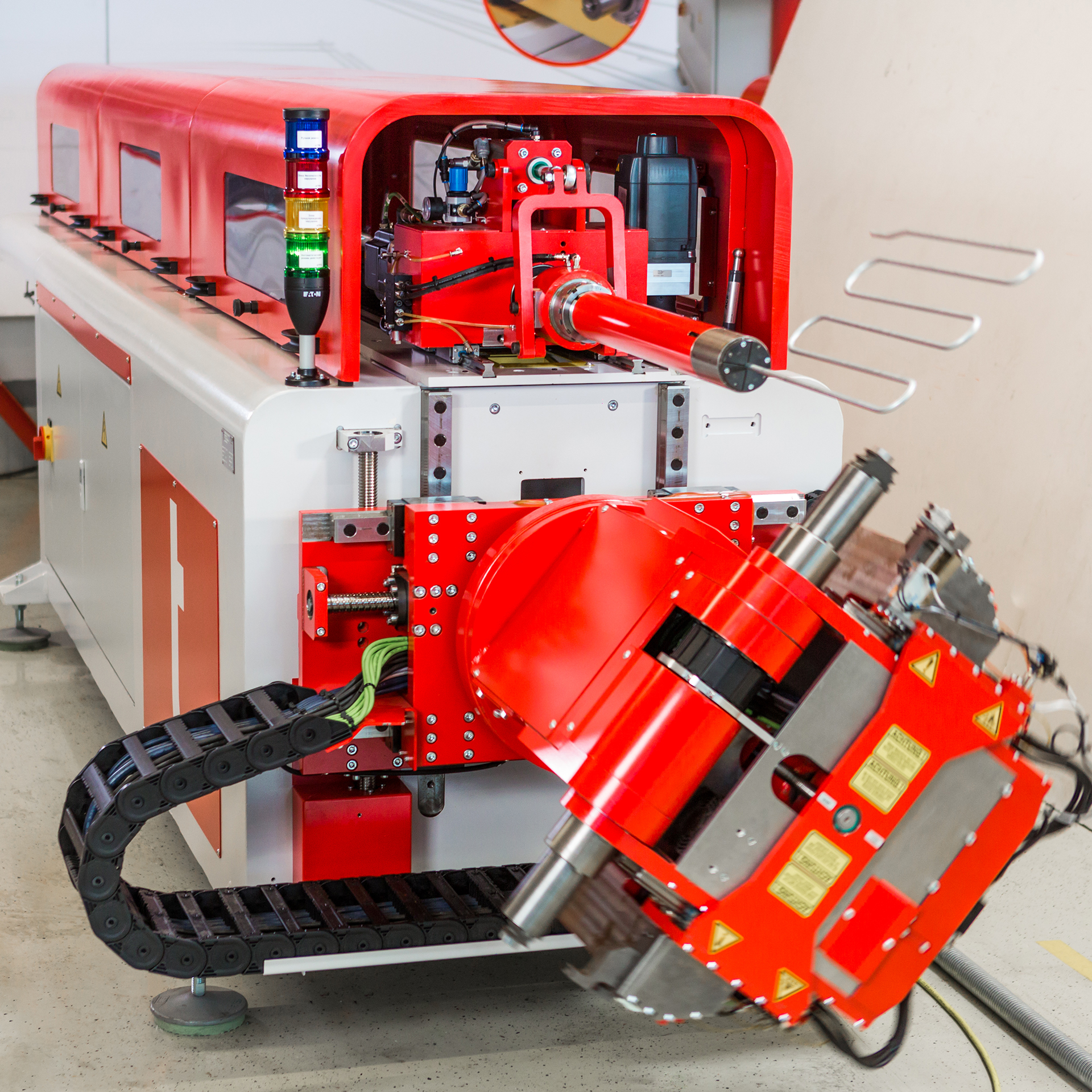

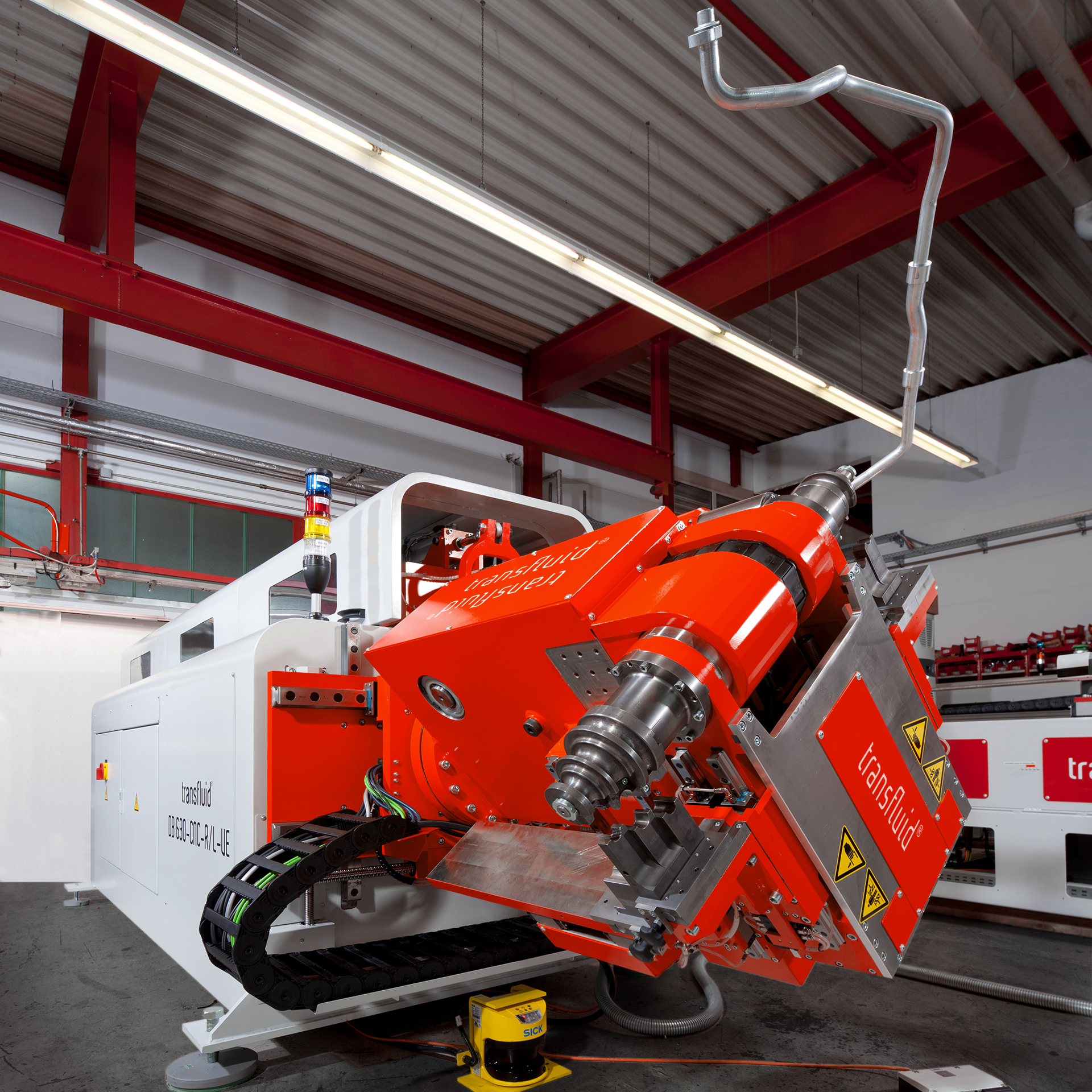

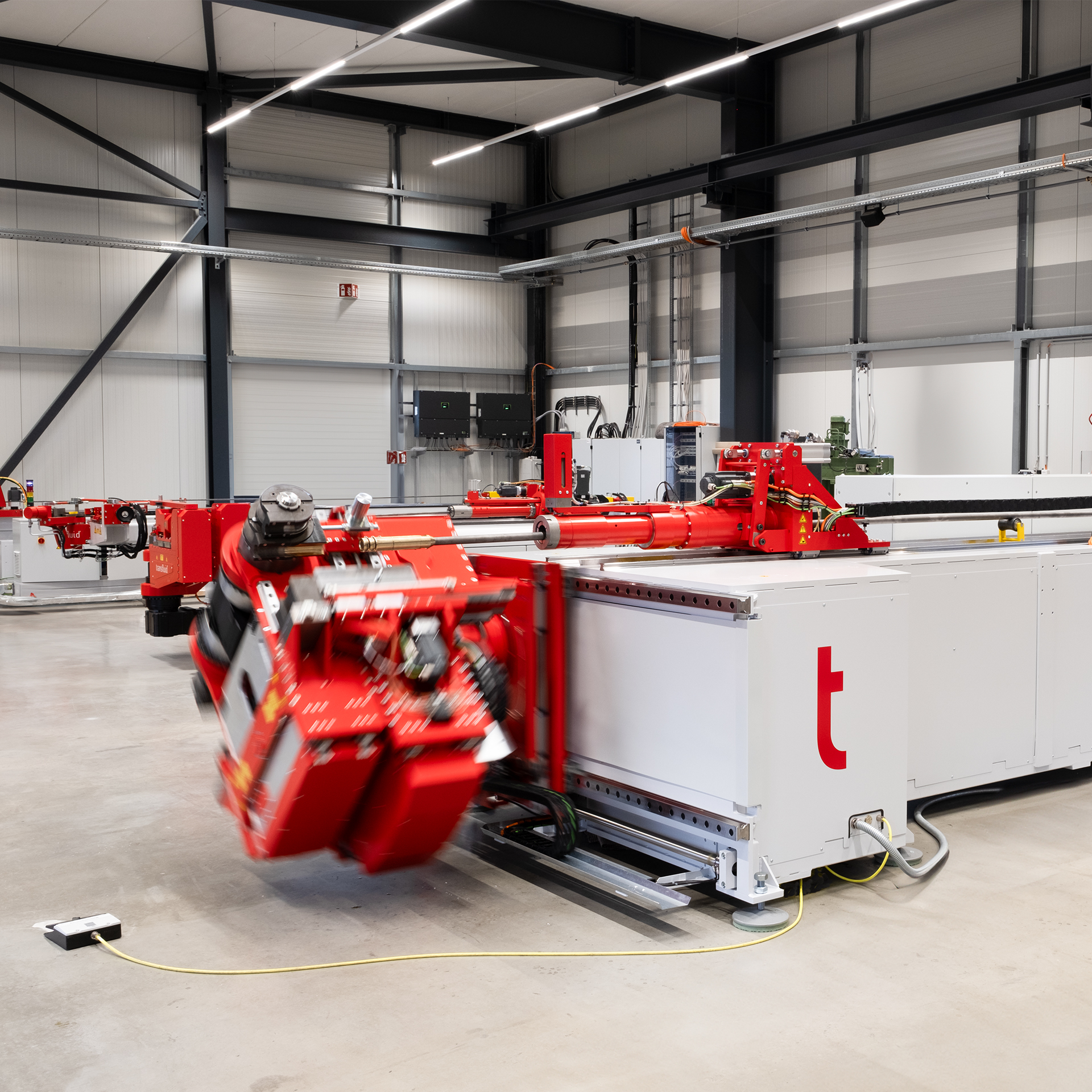

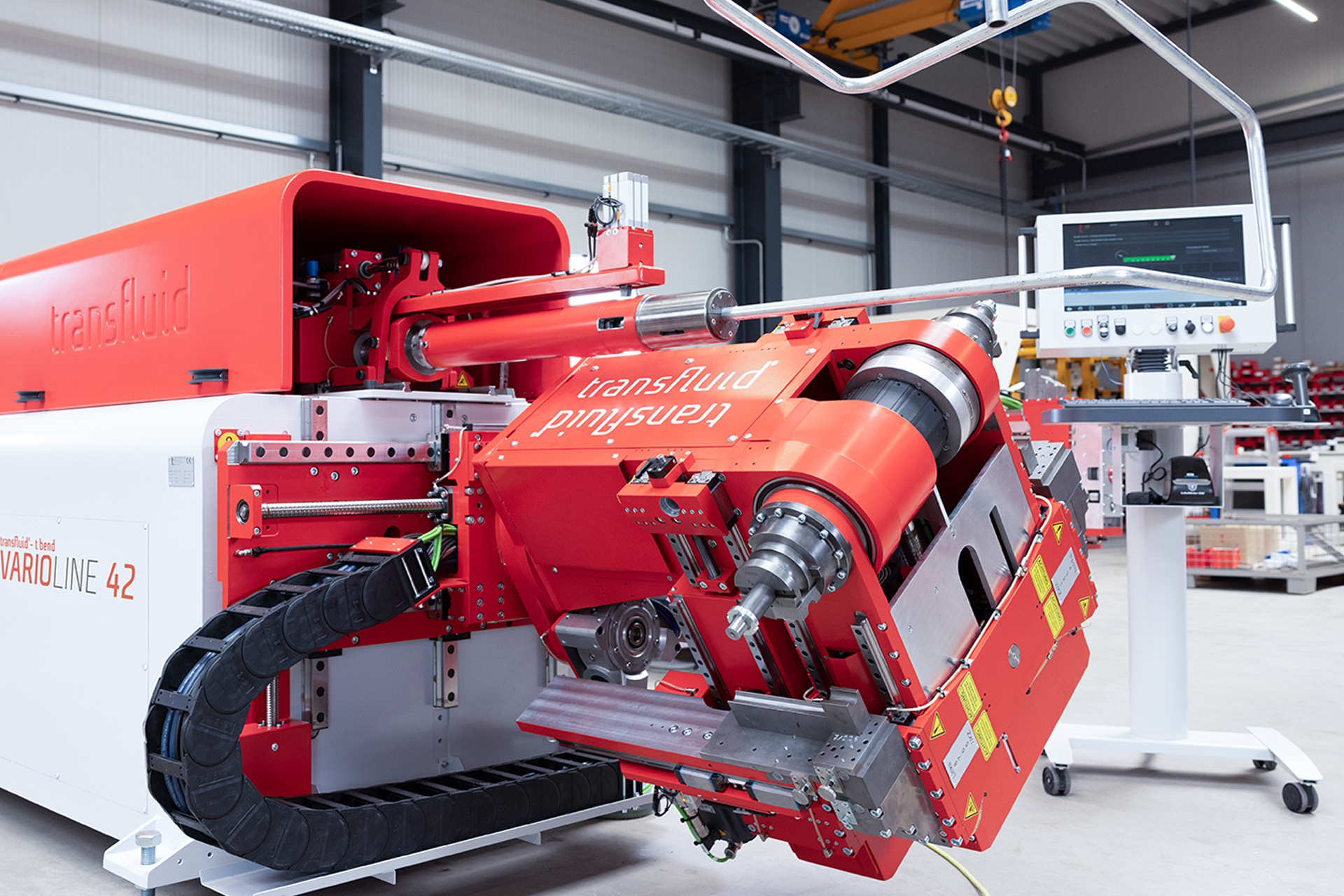

360°-BIEGEKOPF
Frei positionierbar, mit horizontaler und vertikaler Achse, ermöglicht Rechts- und Linksbiegen in einem Arbeitsgang.
-

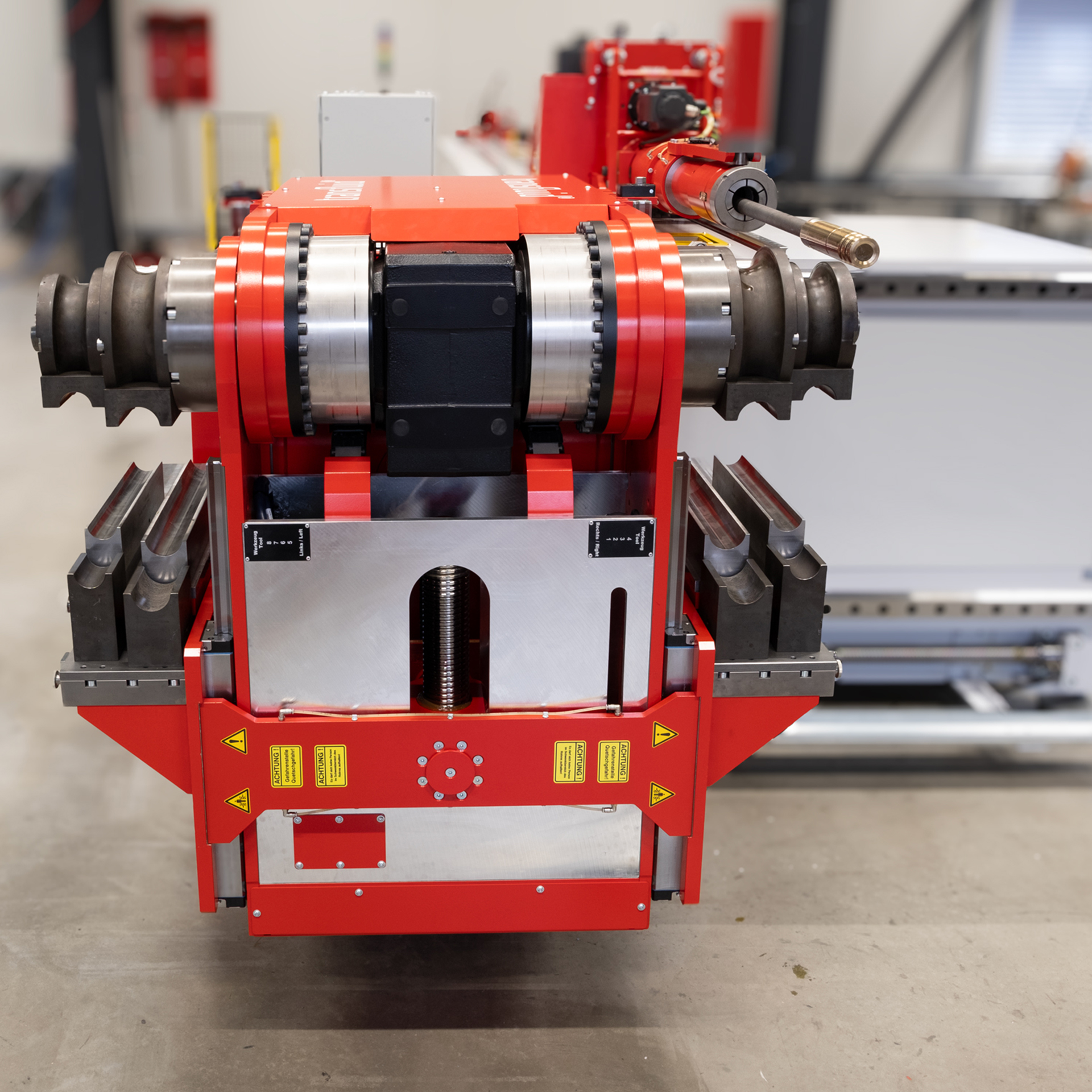

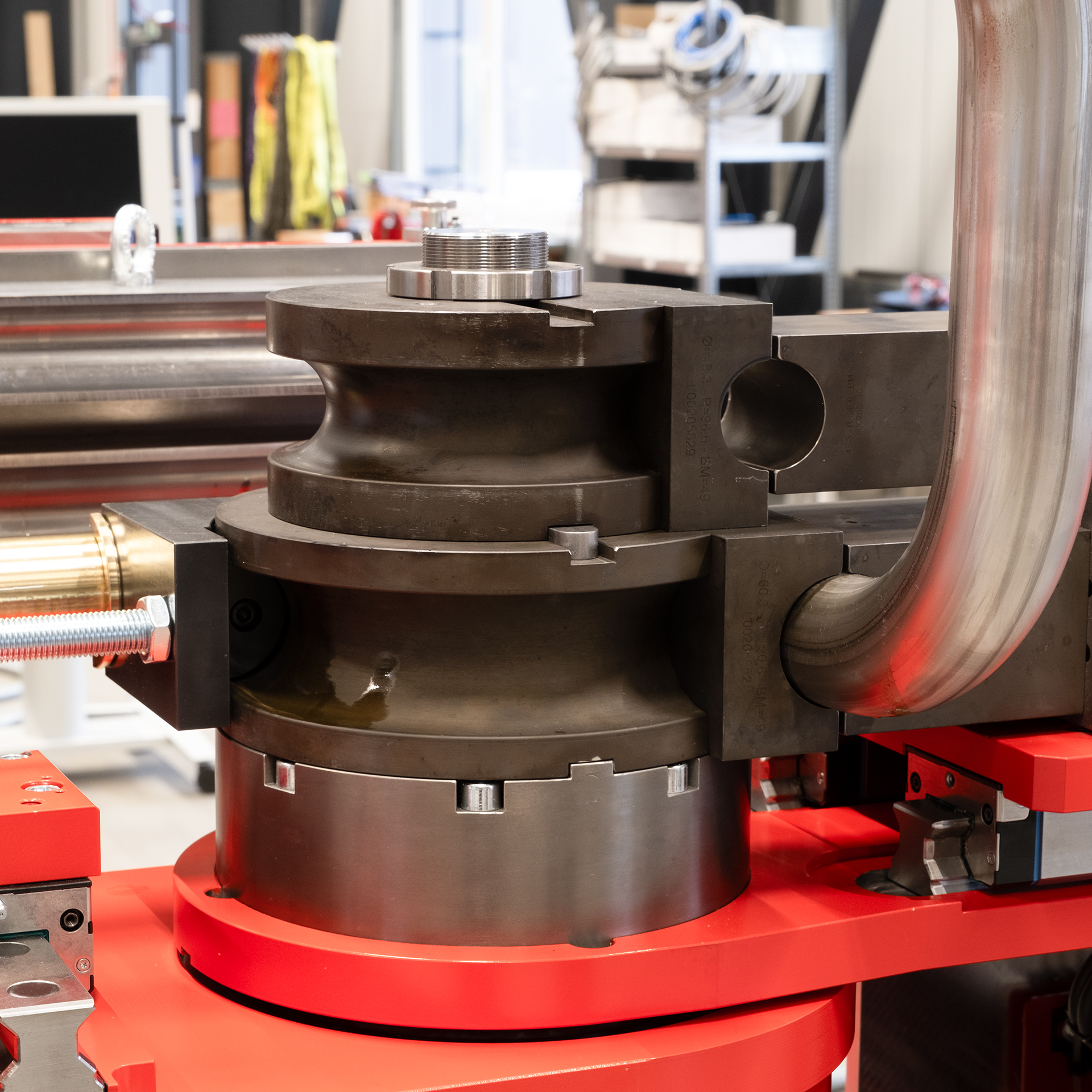

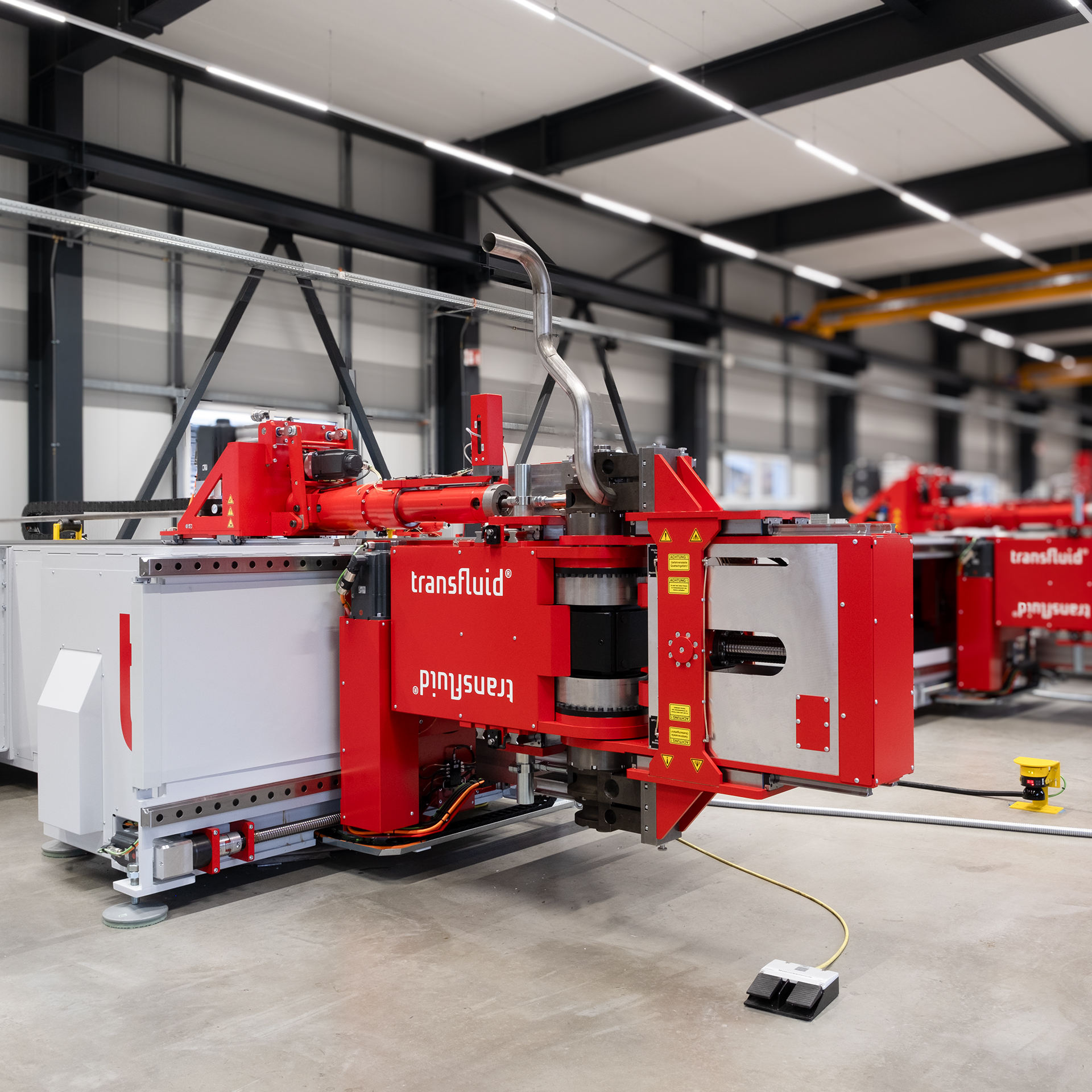

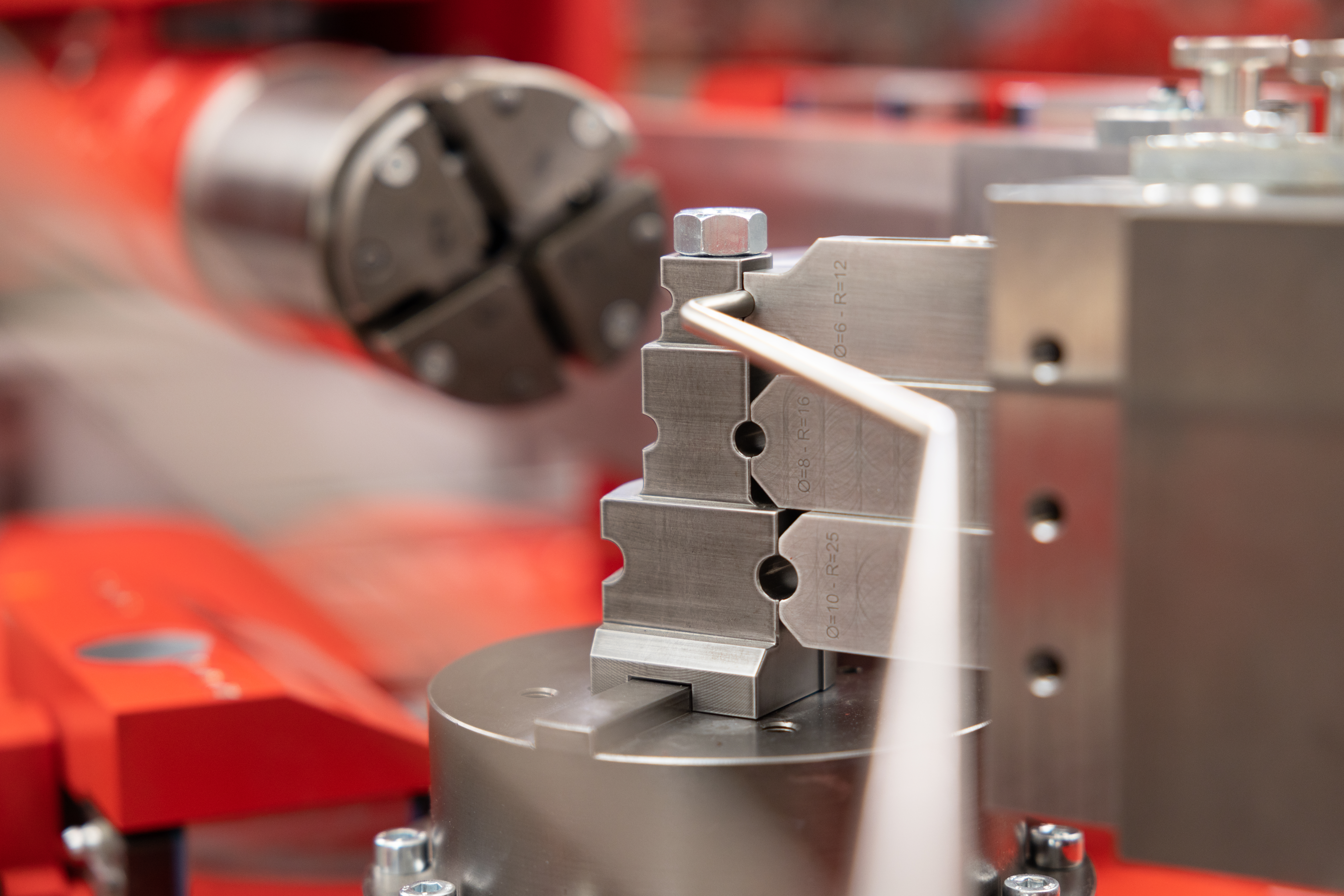

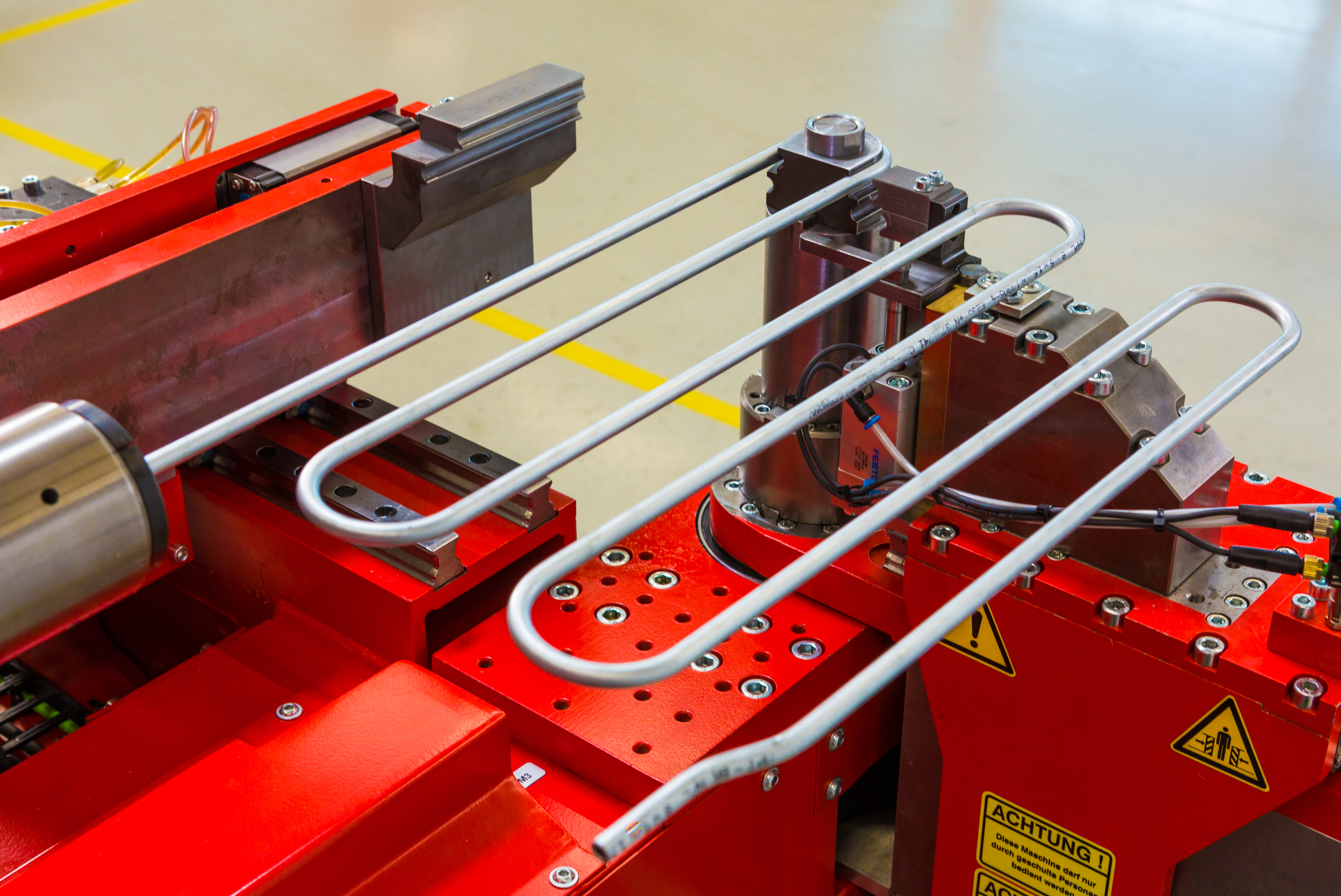

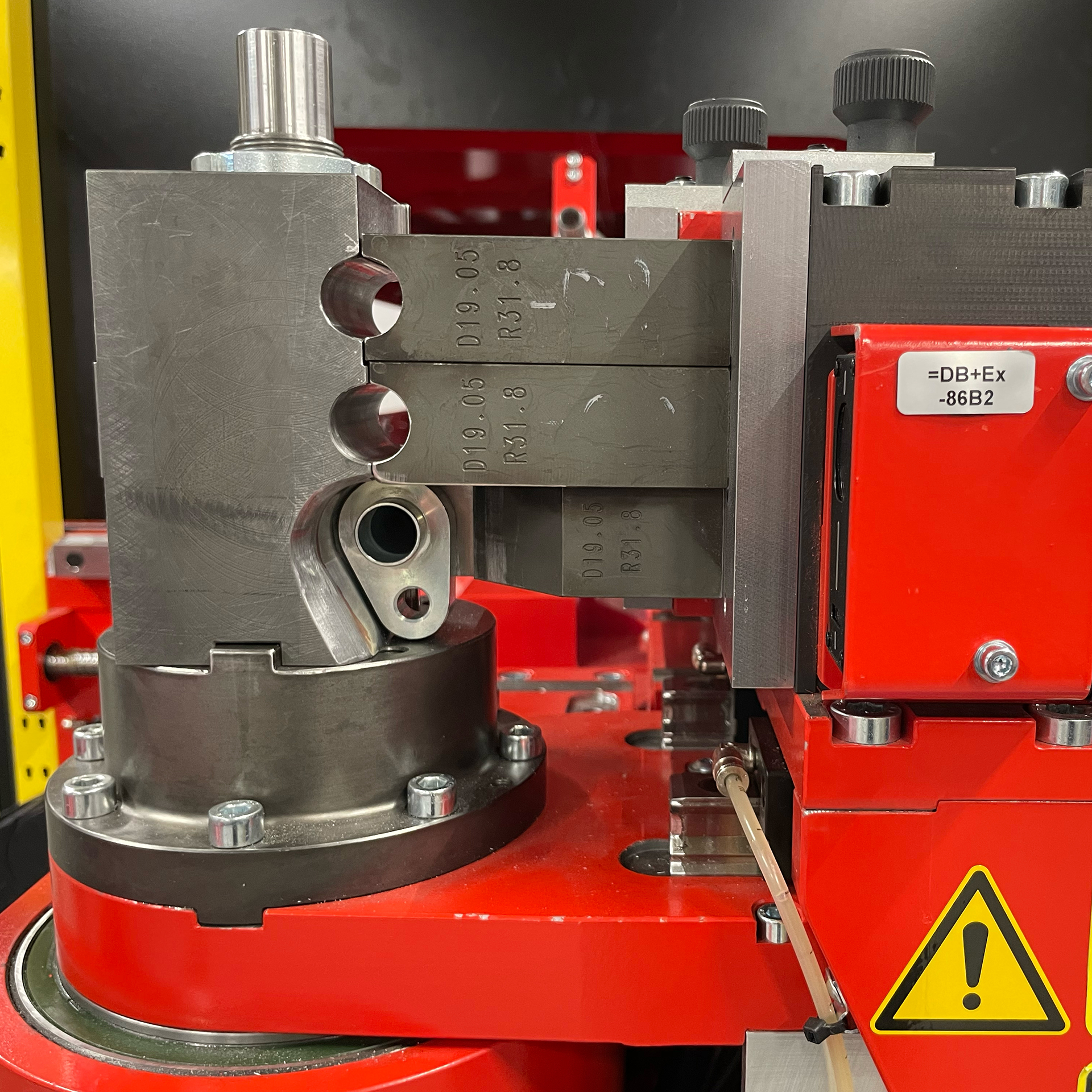

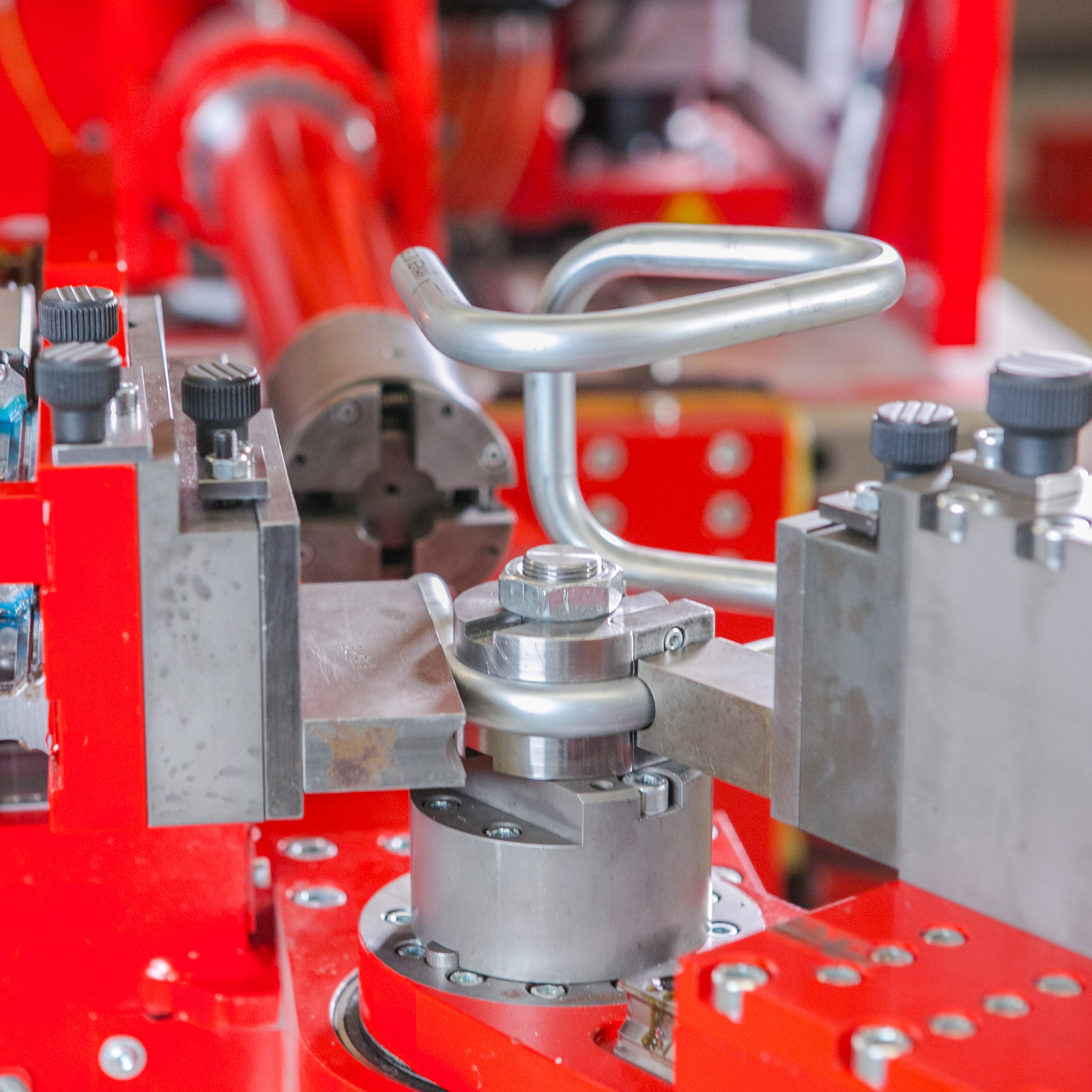

MEHRSTUFIGES BIEGEN

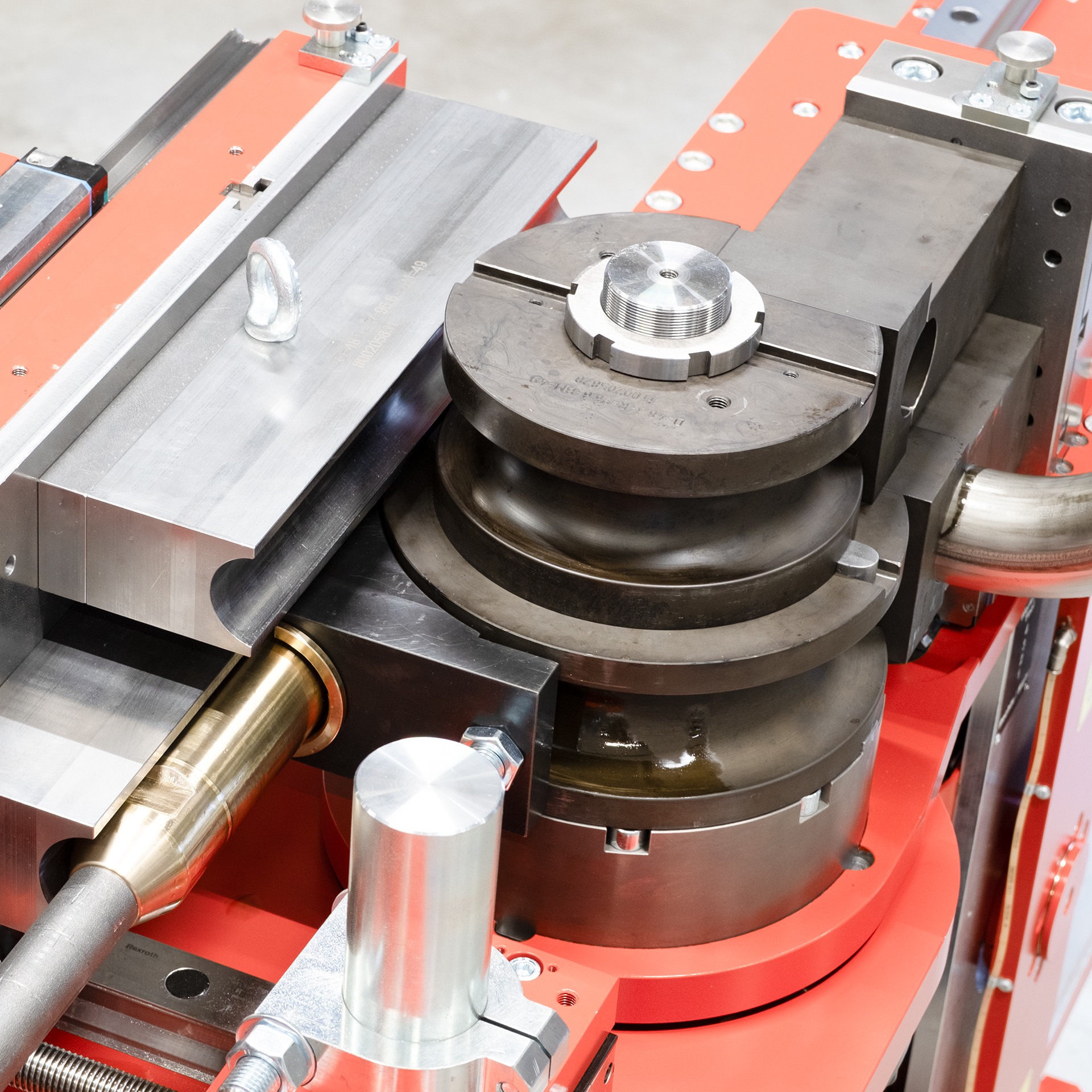

Ausrüstung mit mehreren Radien und Werkzeugebenen für maximale Geometrievielfalt.
-

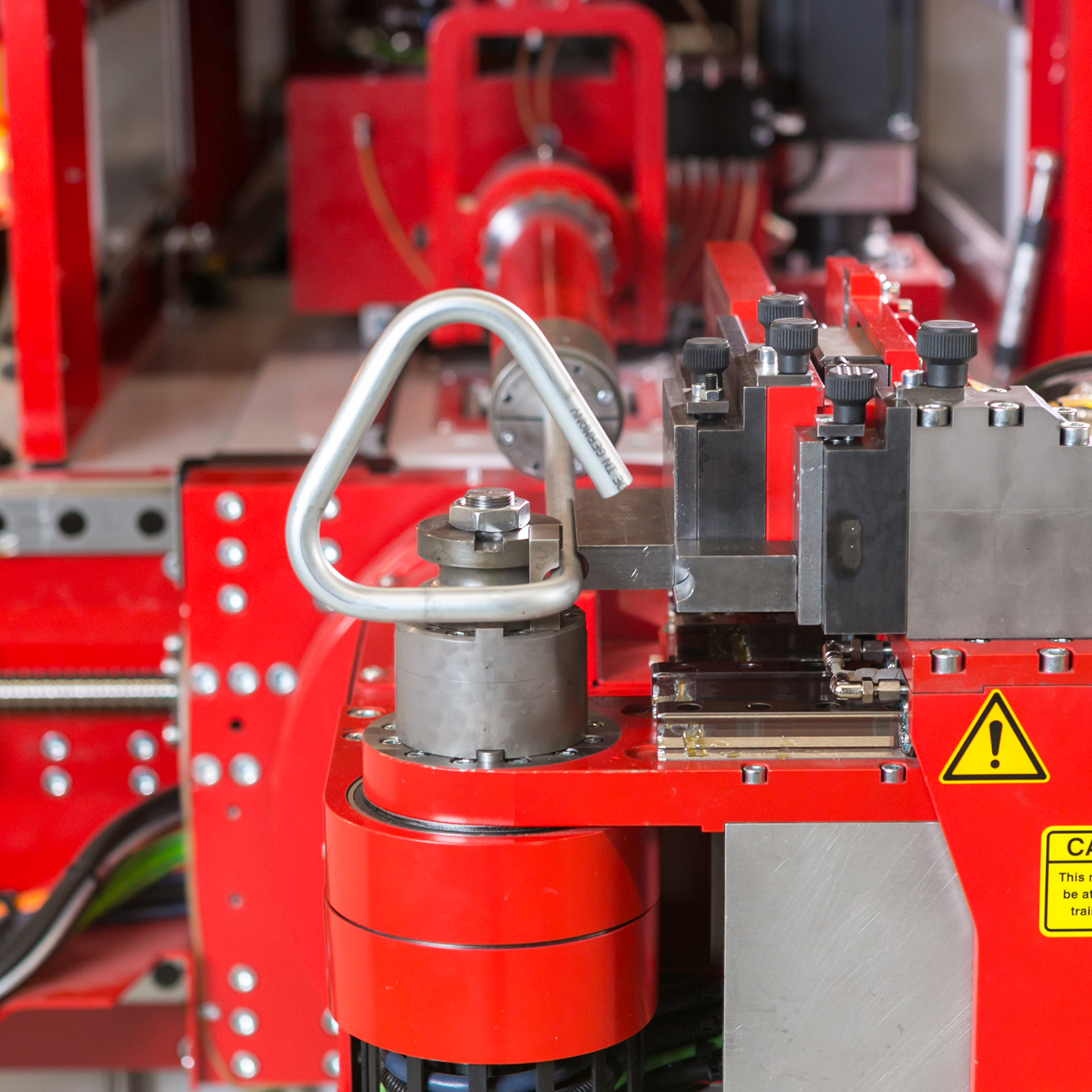

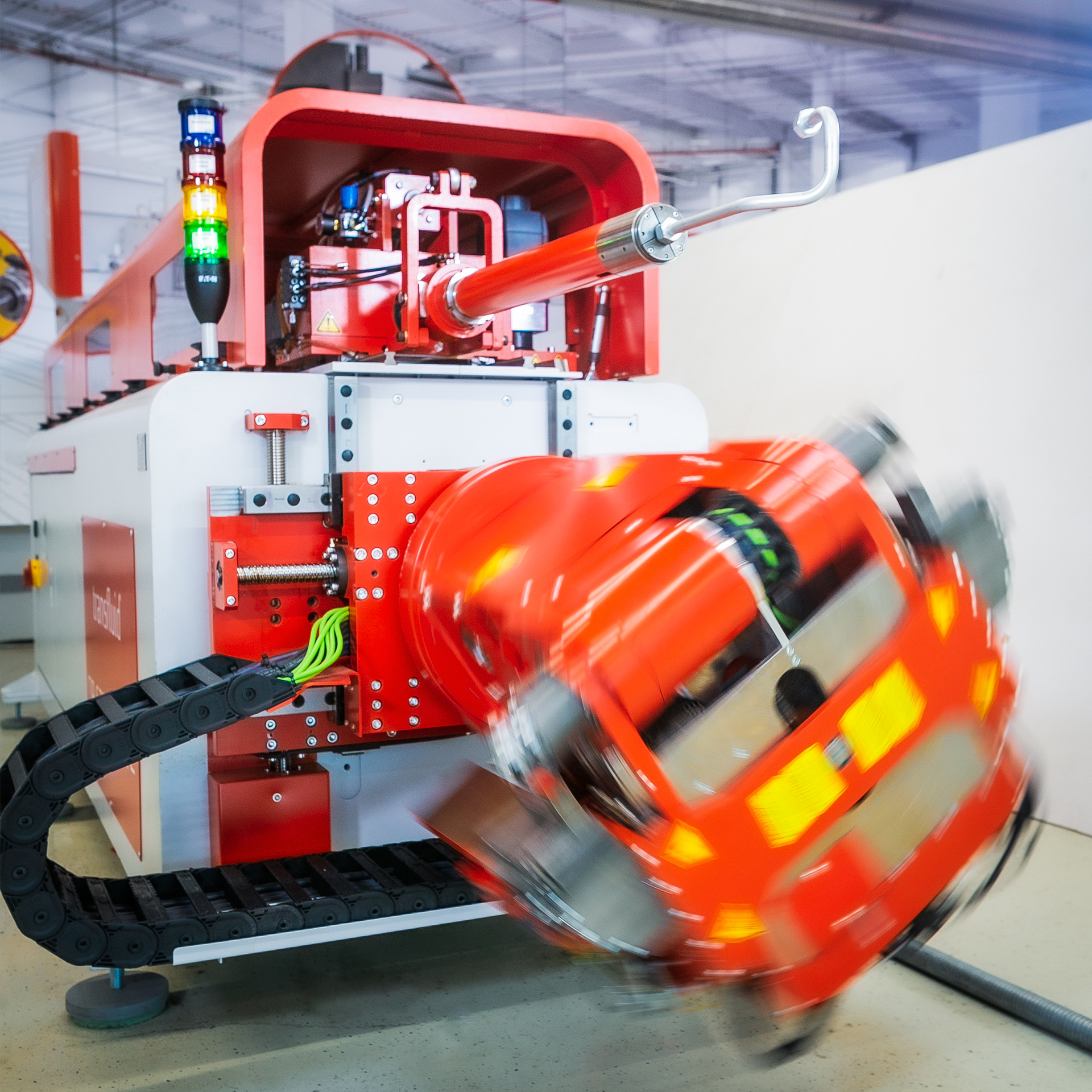

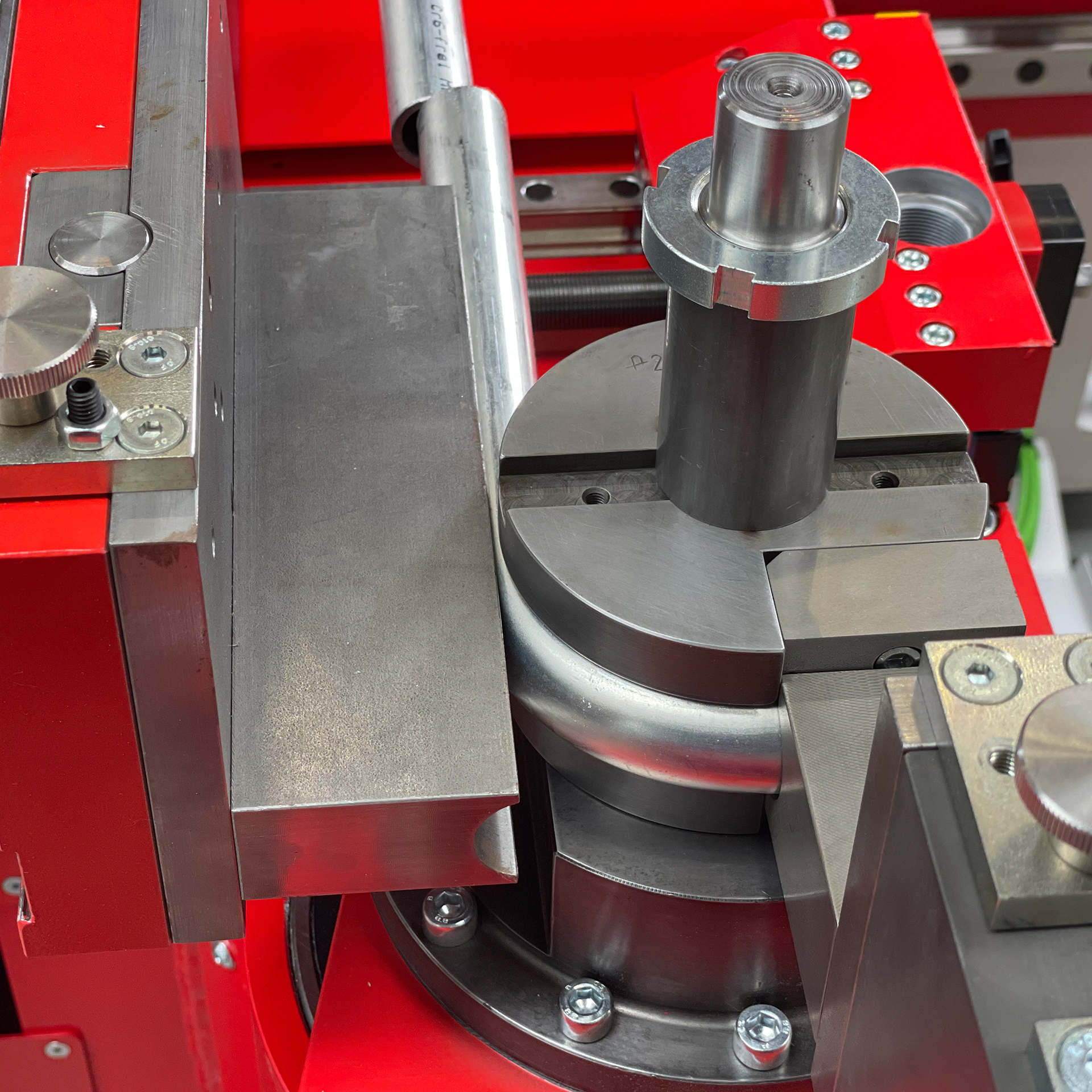

FREIE BIEGERICHTUNG
Rechts- und Linksbiegen in einem Arbeitsgang.
-

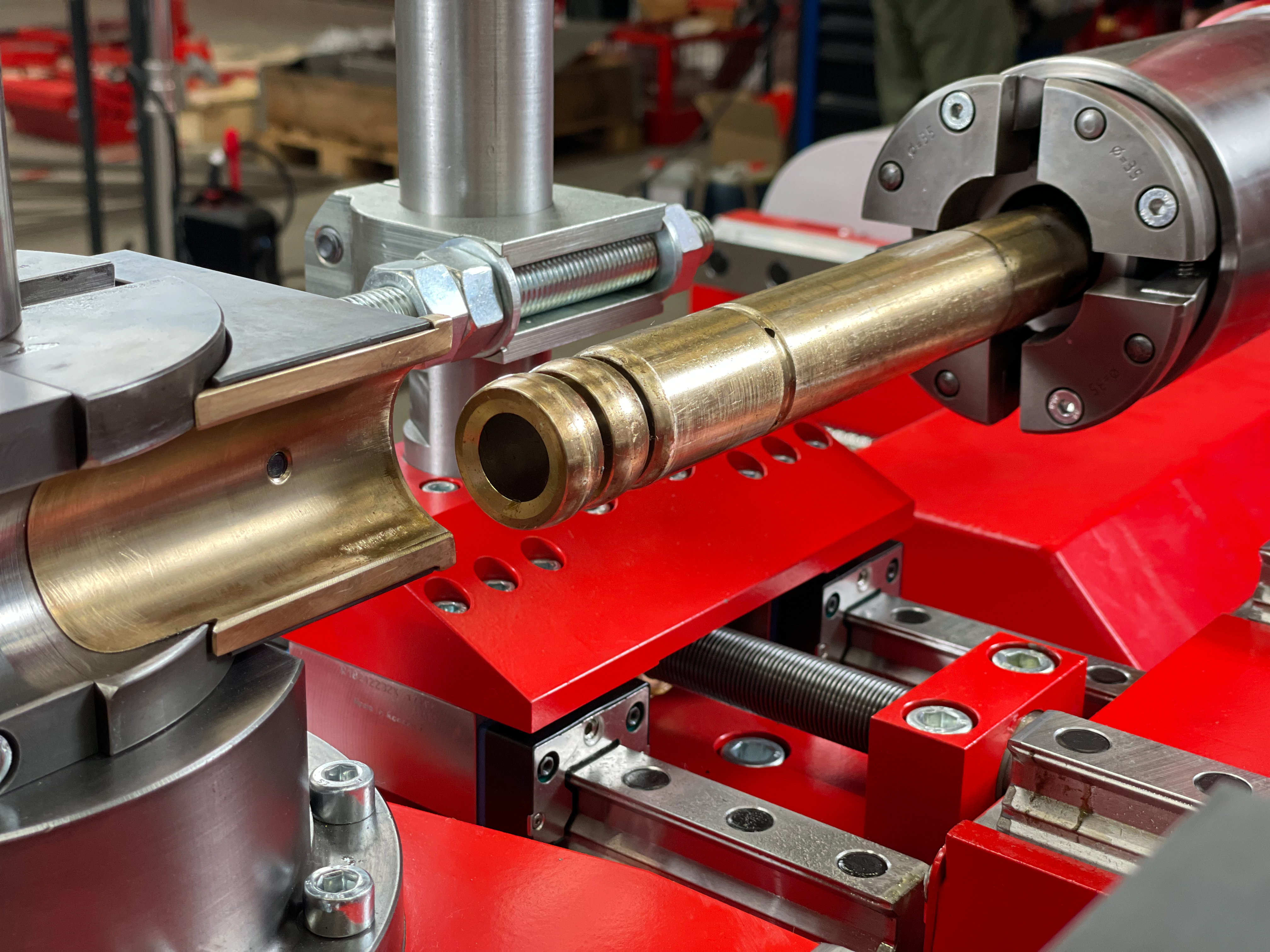

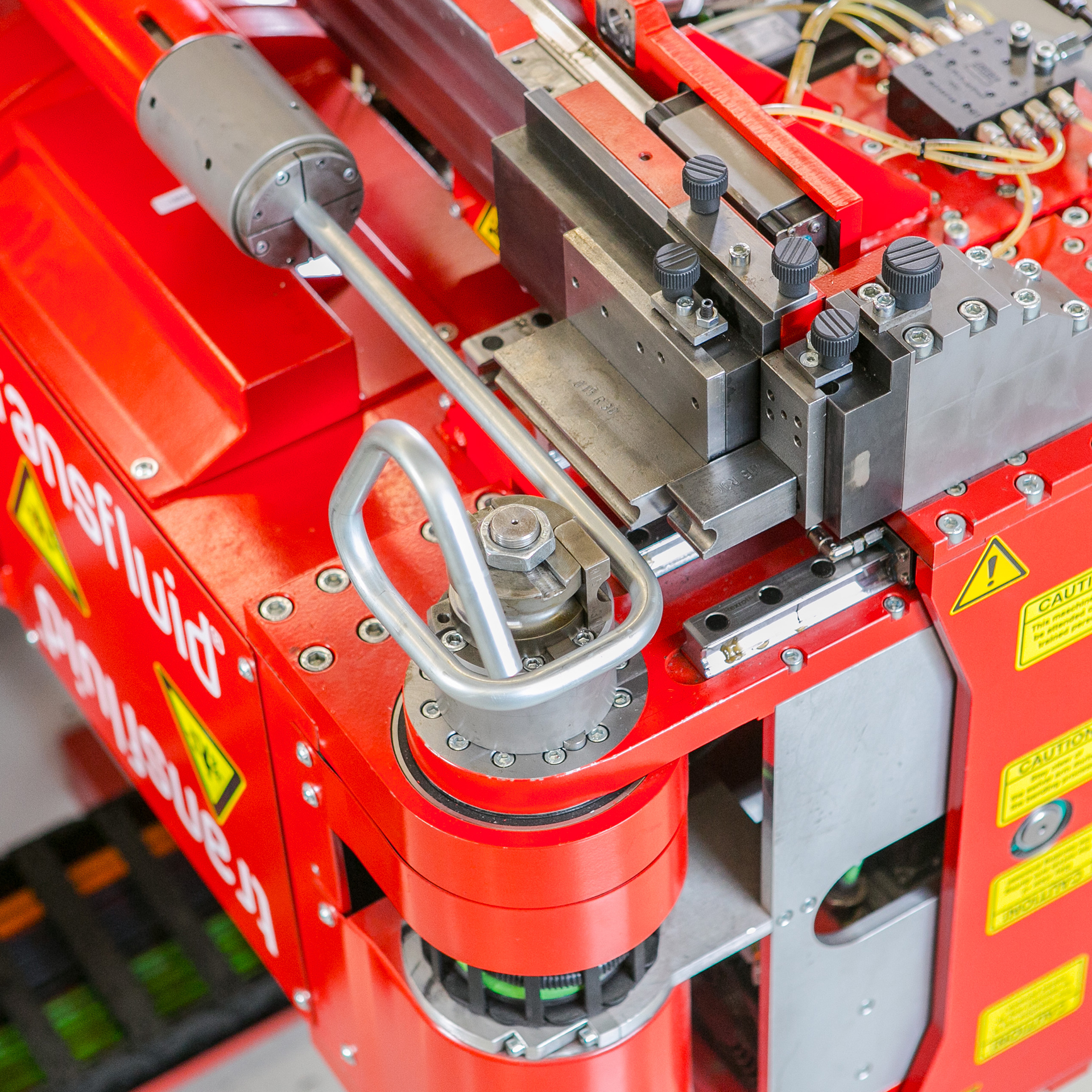

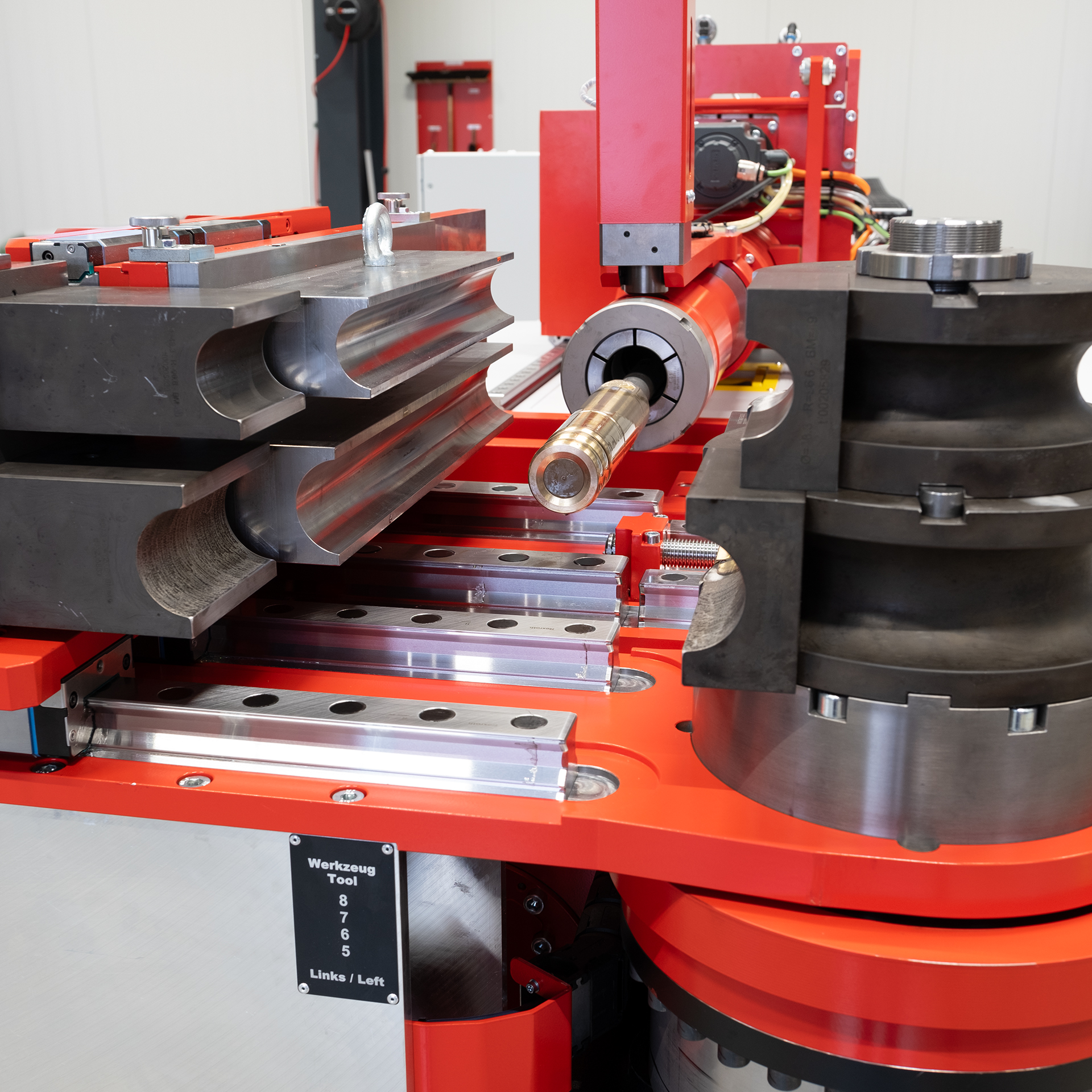

BIEGEDORNE
Biegedorne für unterschiedlichste Materialien und Anforderungen.
-

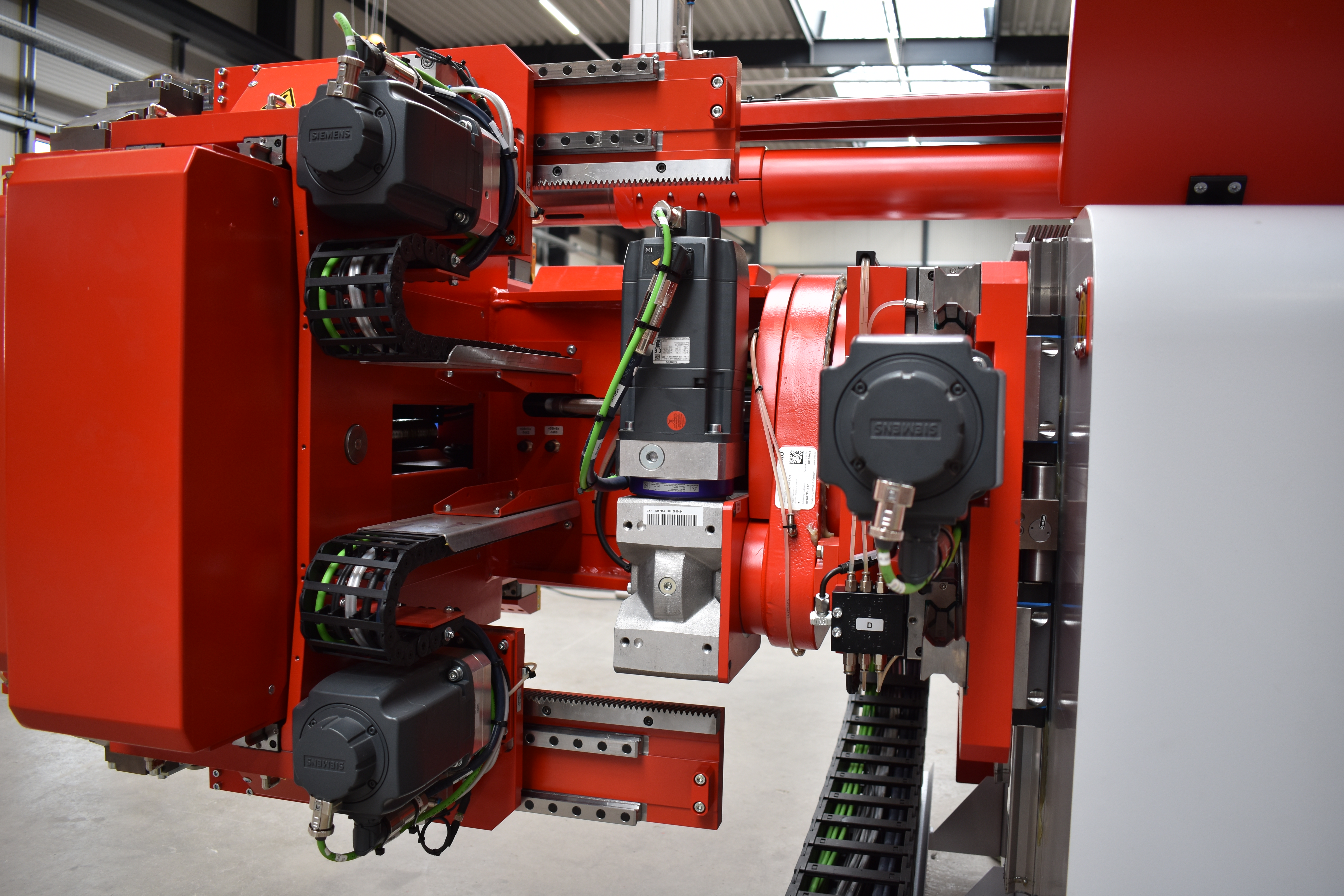

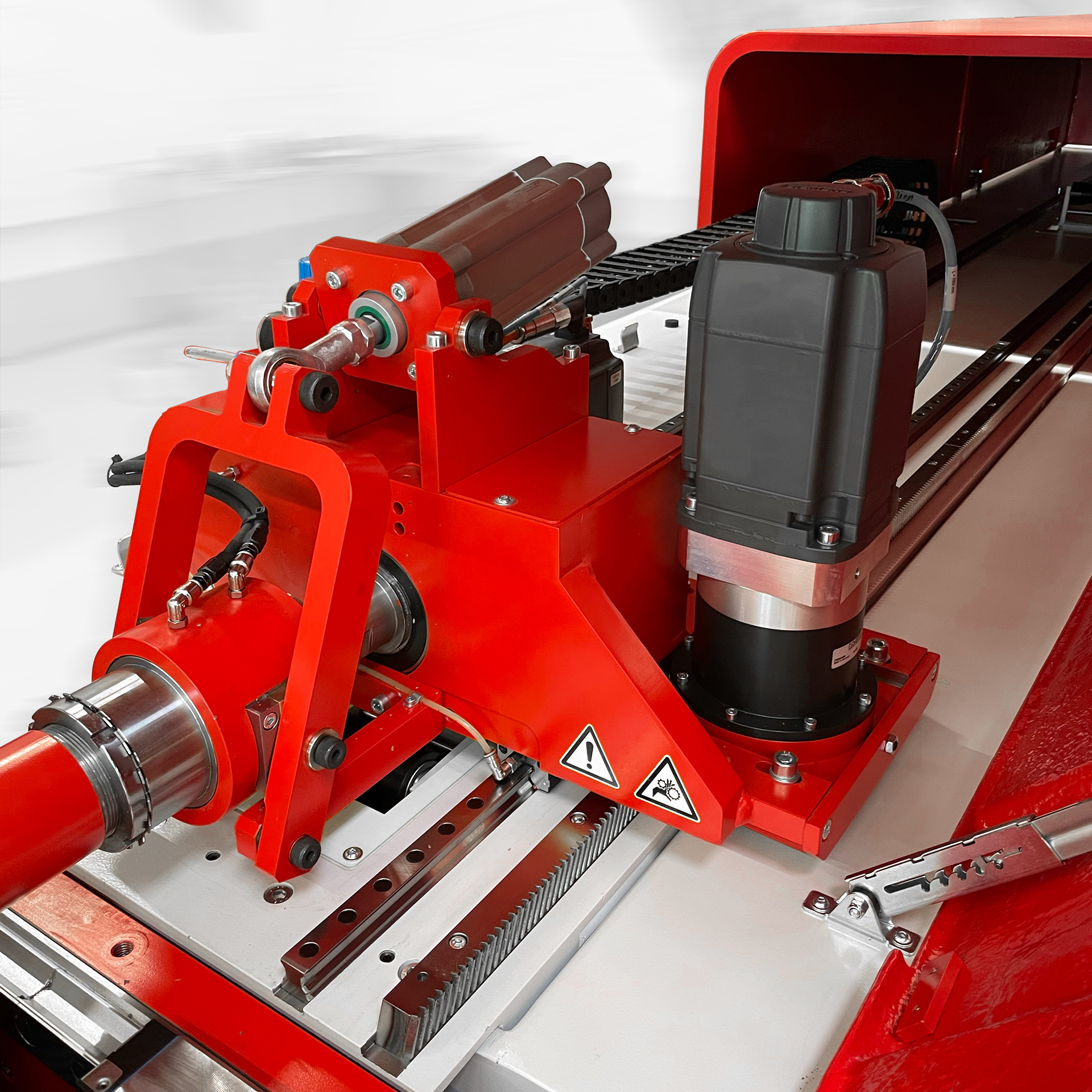

SERVOELEKTRISCHE TECHNOLOGIE
100 % elektrische Antriebe für bis zu 70 % Energieeinsparung gegenüber Hydrauliksystemen.
-

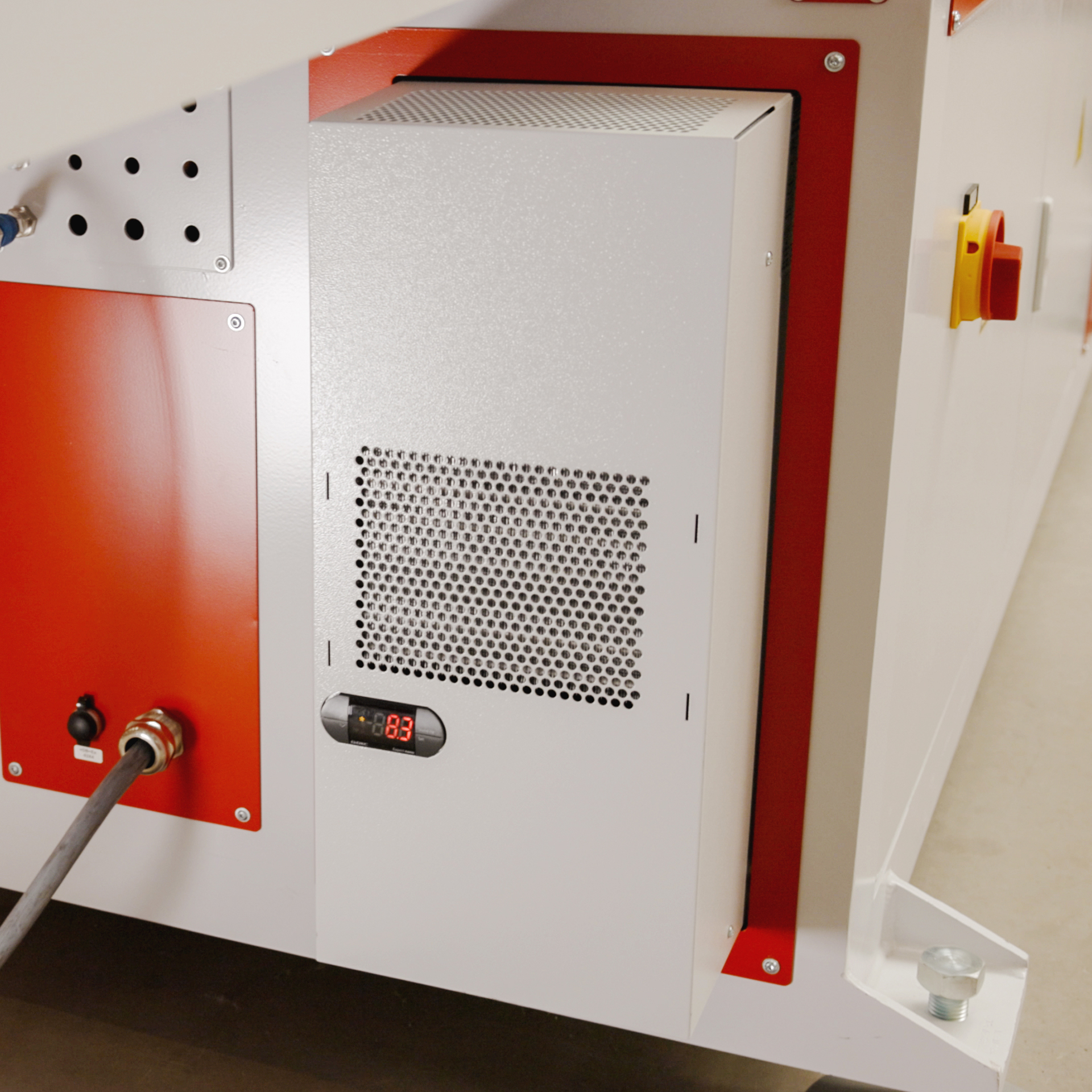

STEUERUNG
Die Steuereinheit ist mit hochwertigen elektronischen Bauteilen führender Anbieter ausgestattet. Dies gewährleistet eine lange Lebensdauer und eine zuverlässige Ersatzteilversorgung über einen langen Zeitraum.
-

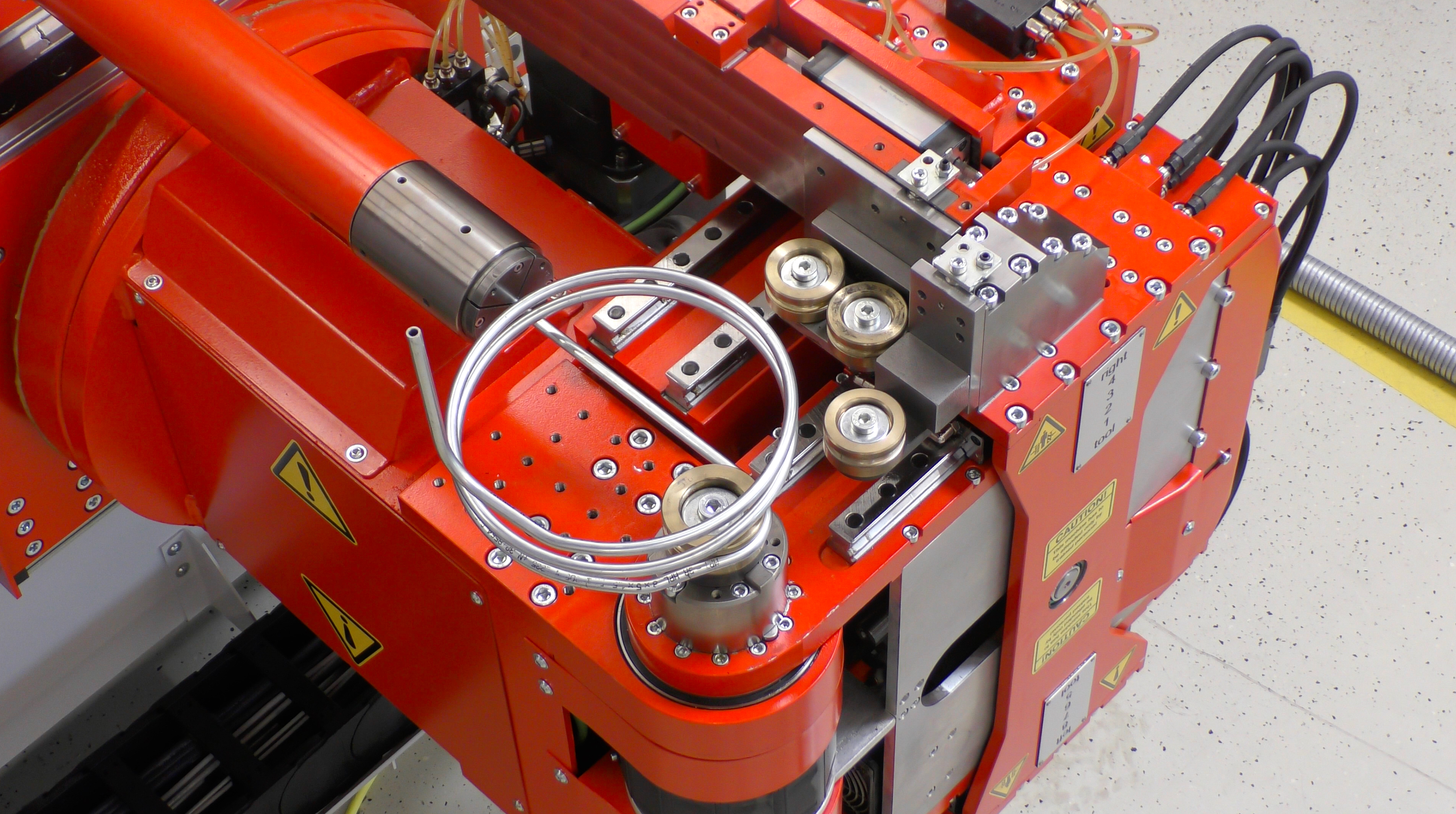

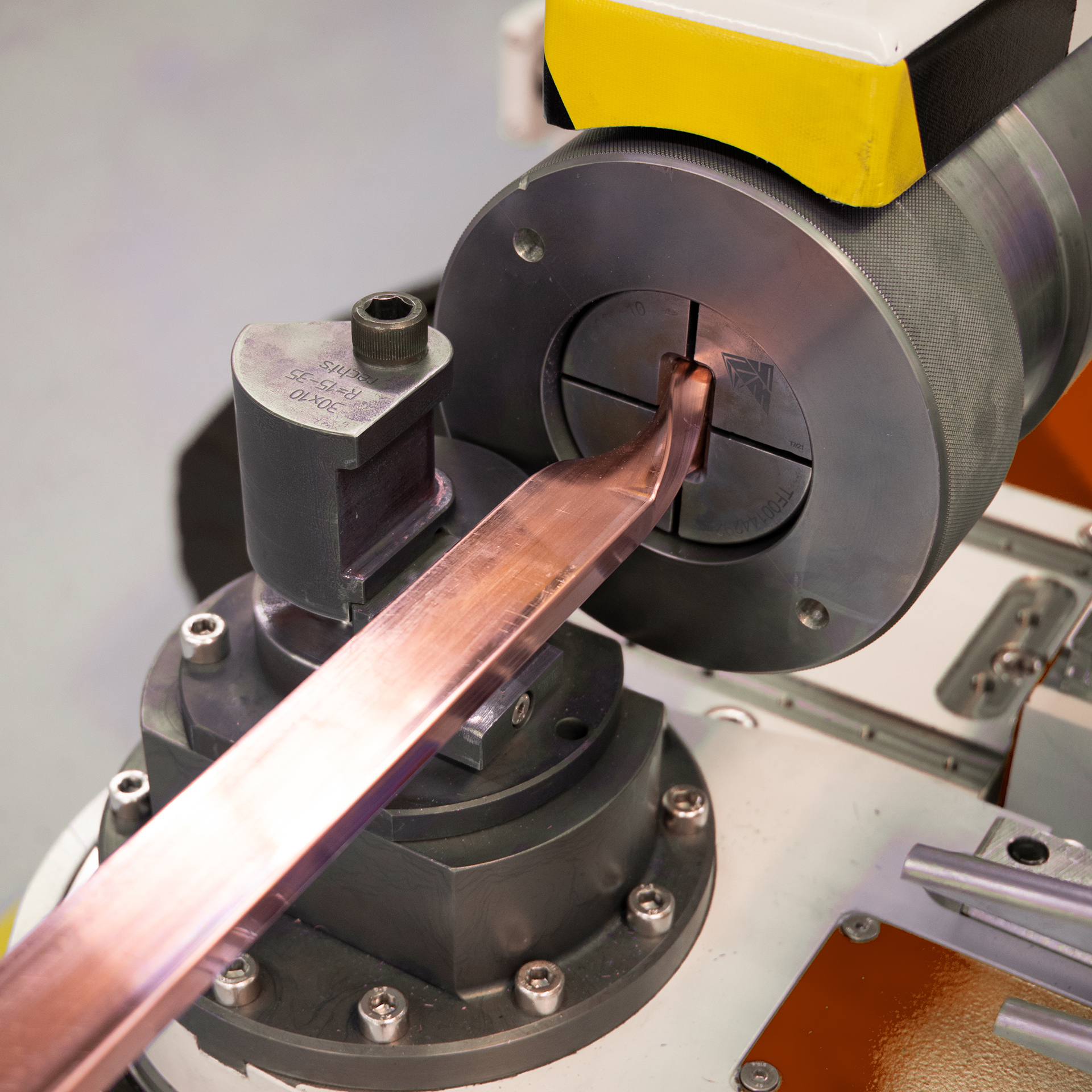

NACHDRÜCKVORRICHTUNG & PUSH BENDING
Über einen weiteren leistungsstarken Motor kann die Maschine mit einer Nachdrück- / Freiformfunktion ausgestattet werden. Besonders beim Biegen dünnwandiger Materialien und sehr kleinen Biegeradien kann mit dieser Funktion die Bogenqualität verbessert und die Wandstärkenschwächung minimiert werden.
Für das Freiformen großer Radien sind spezielle Werkzeuge erhältlich.

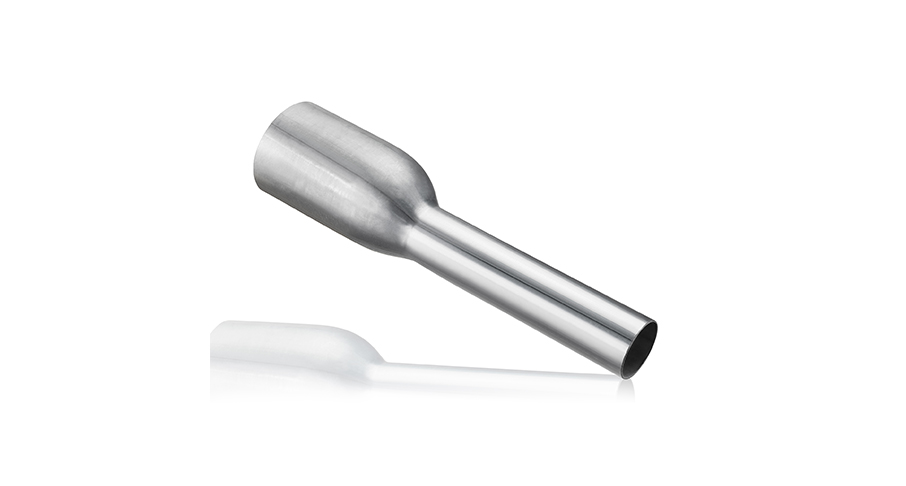

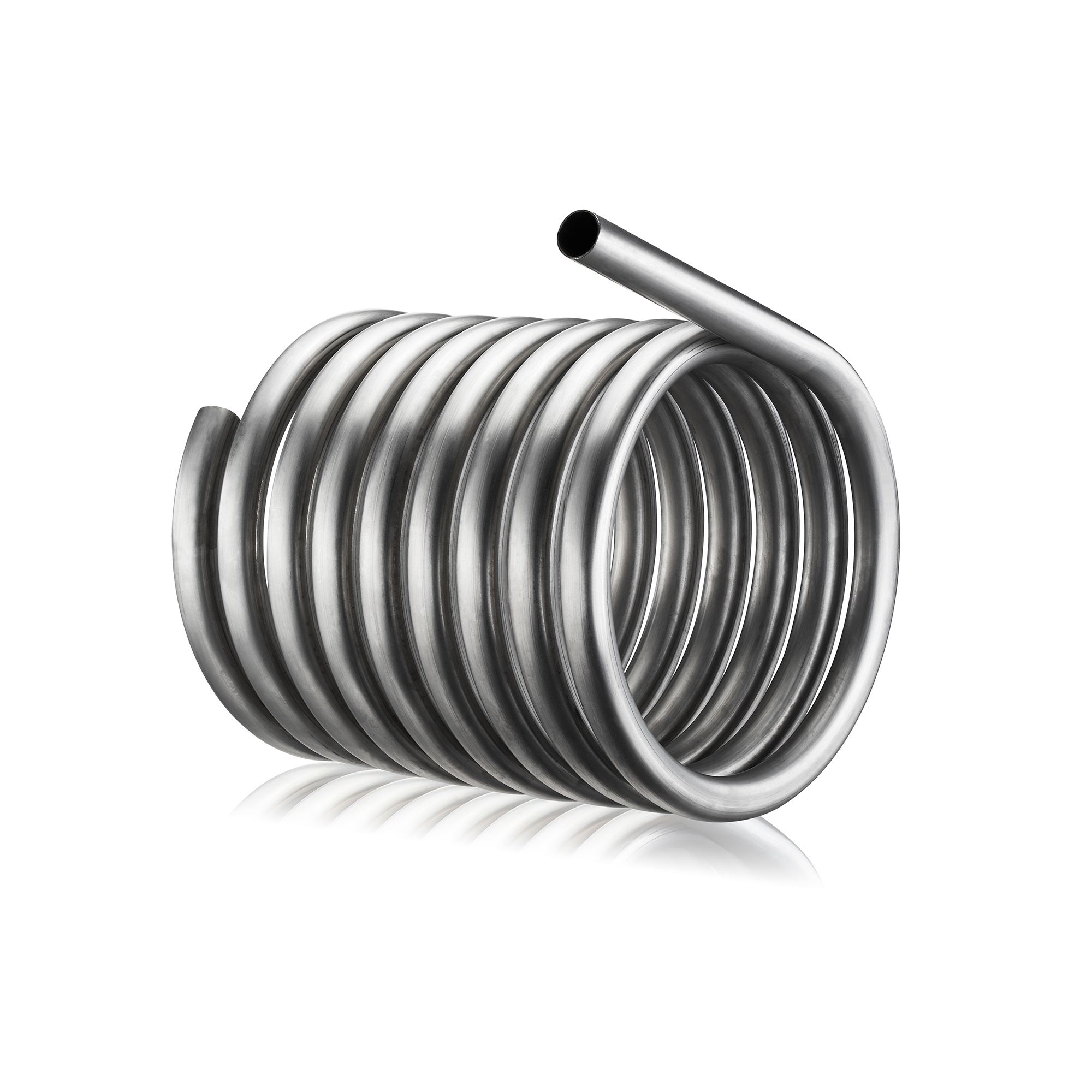

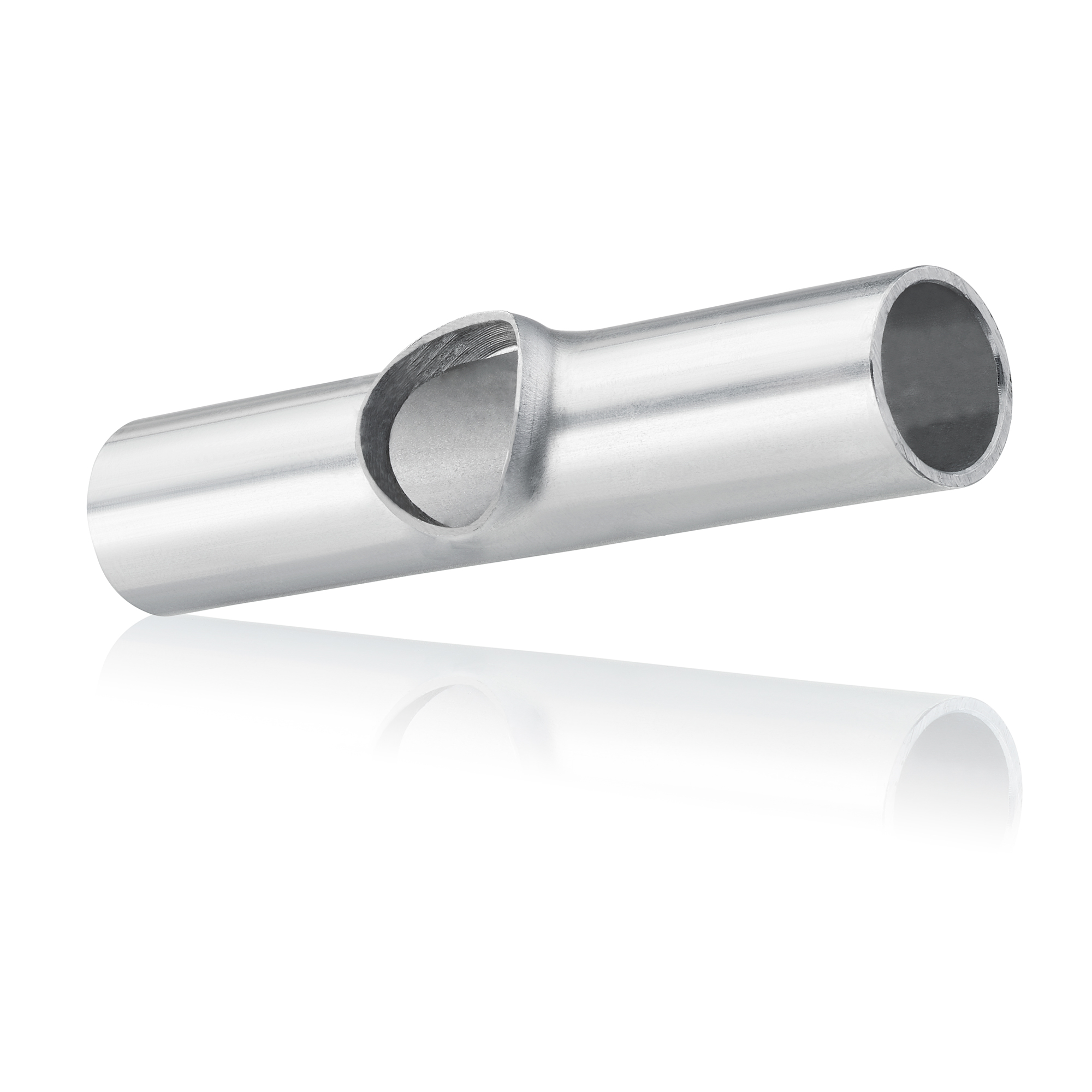

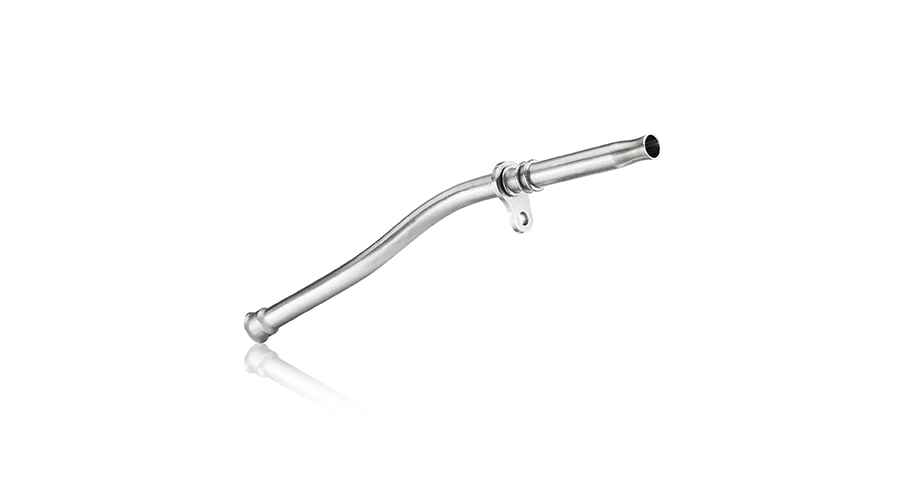

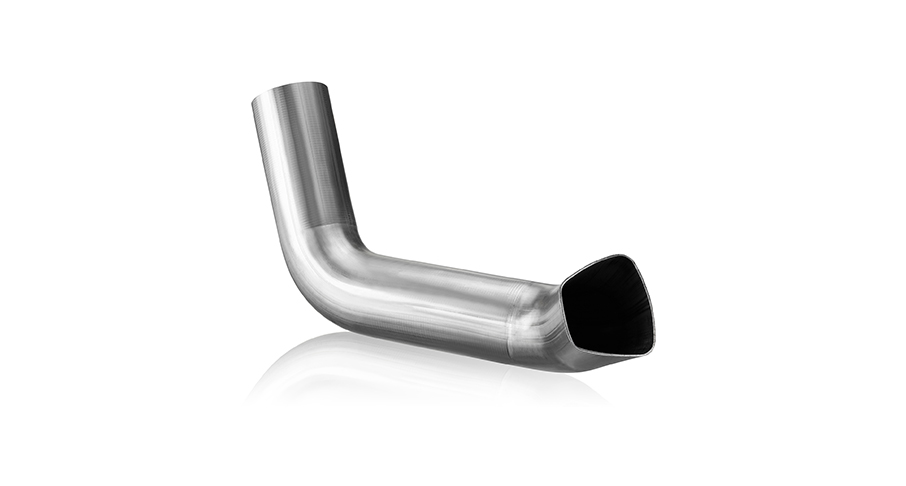

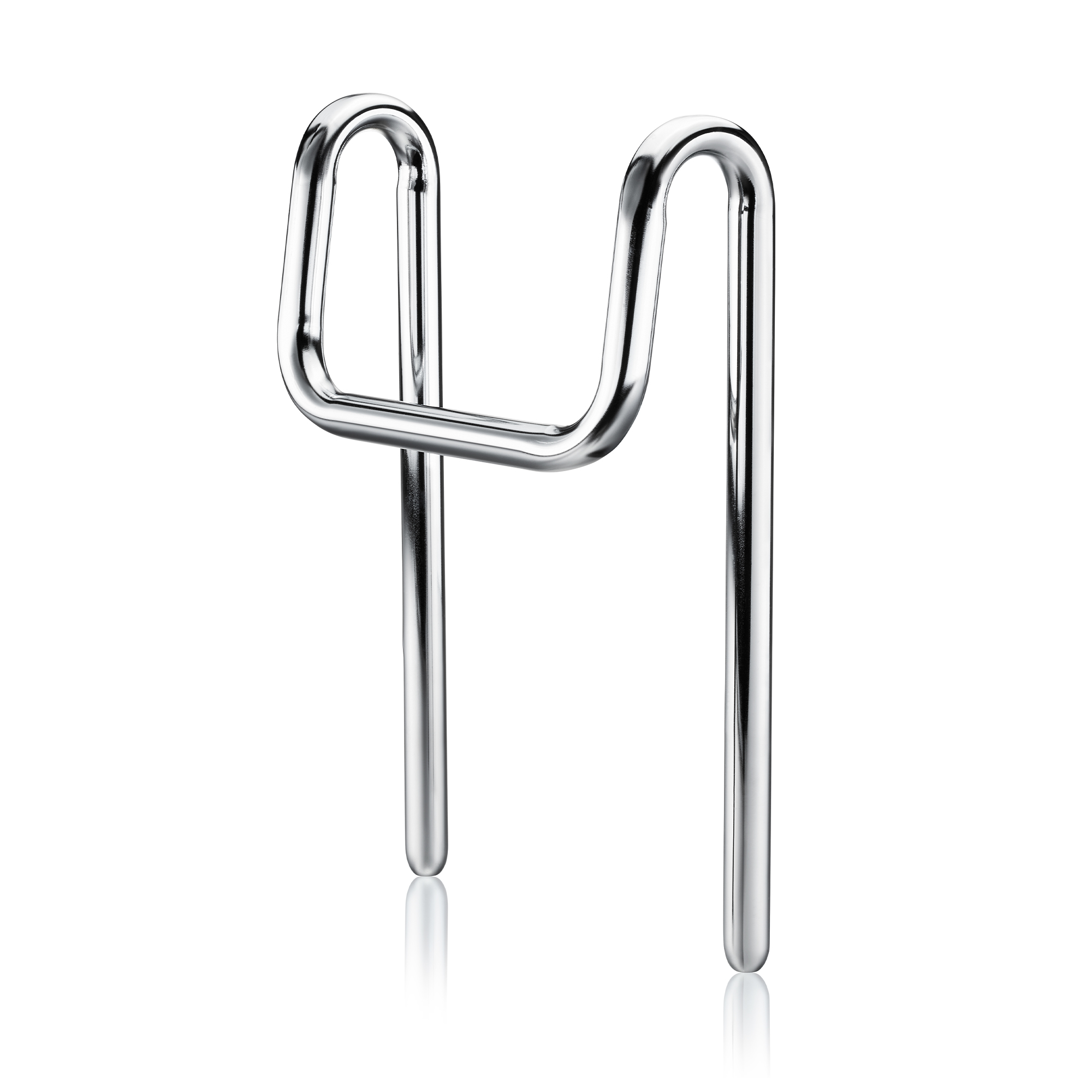

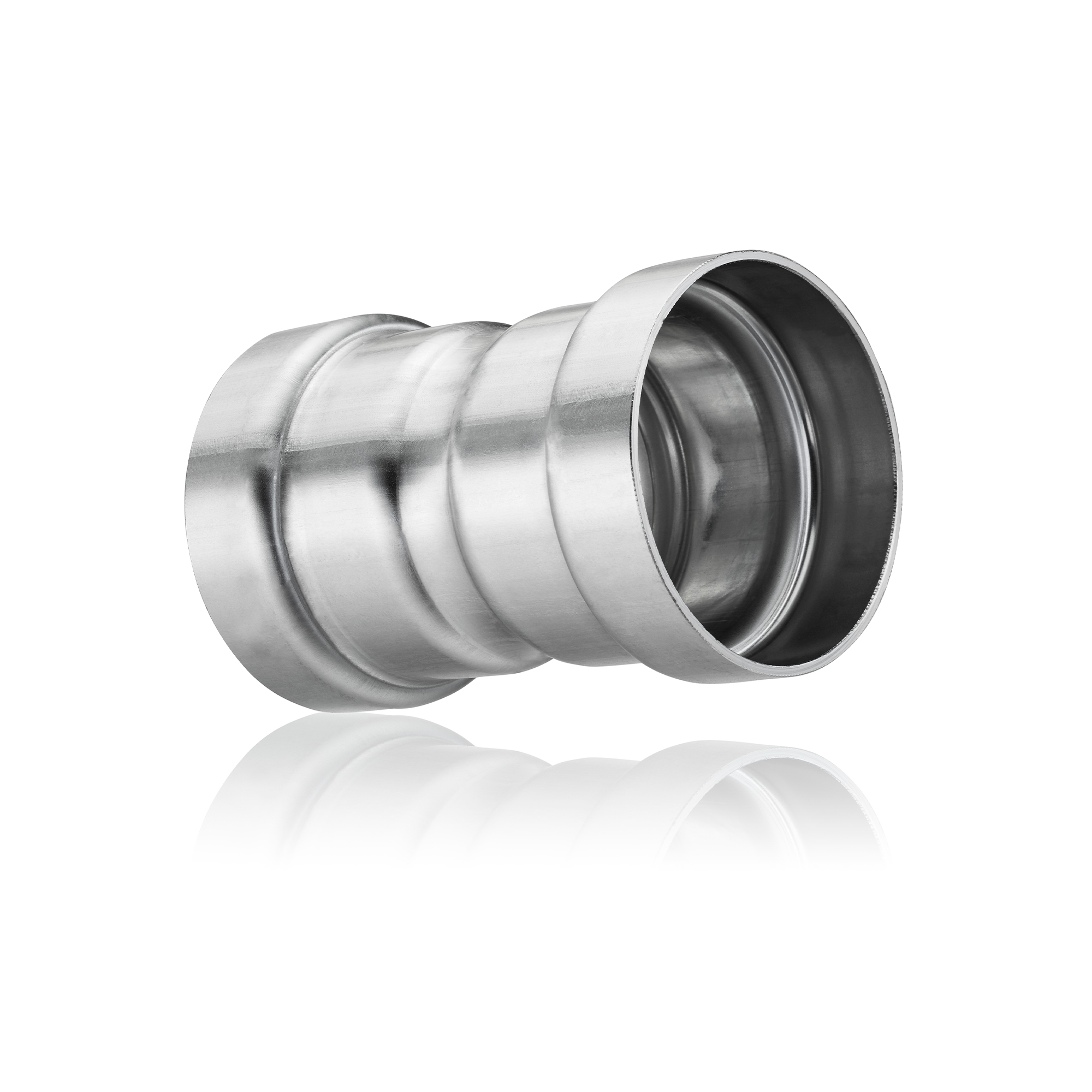

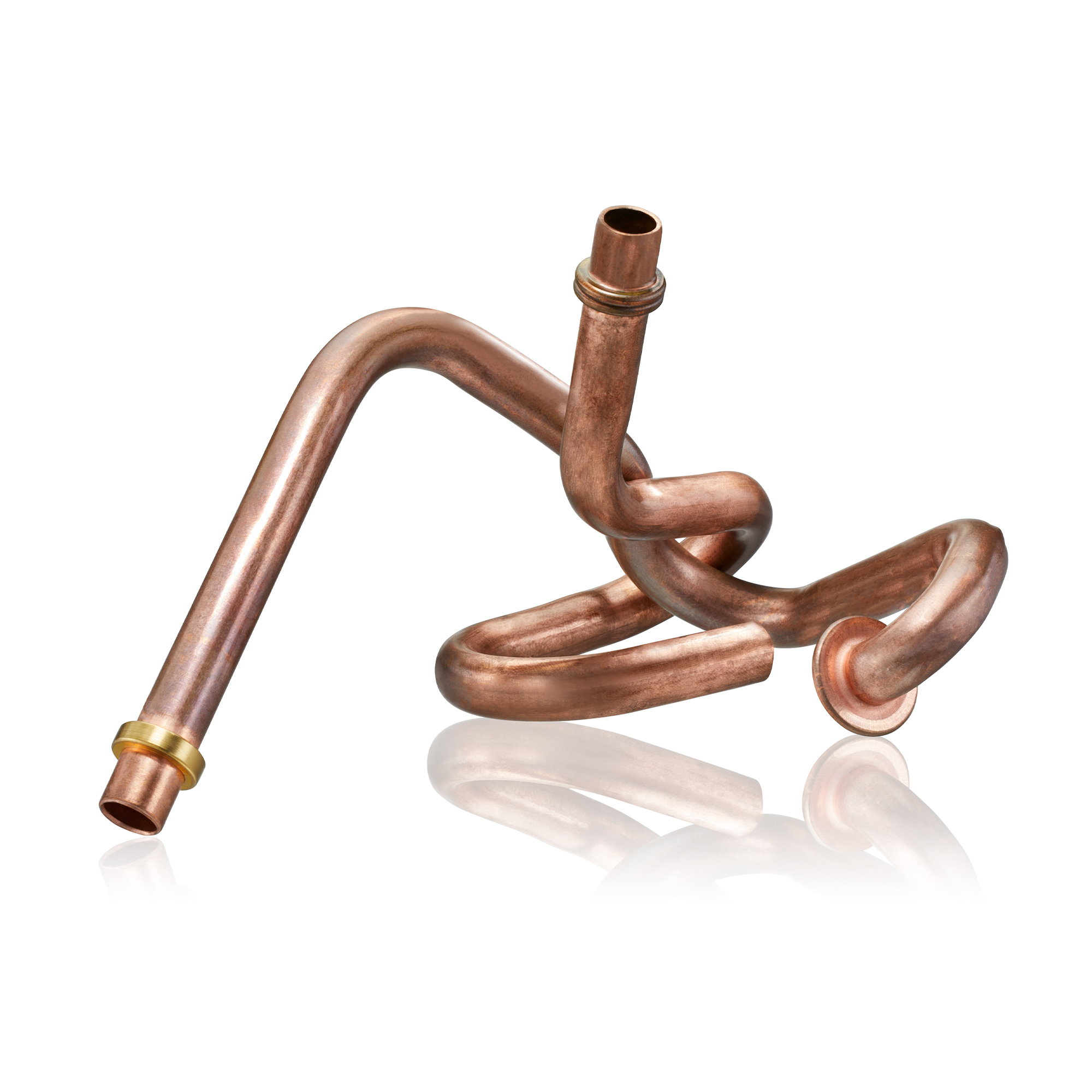

Produktionsmuster

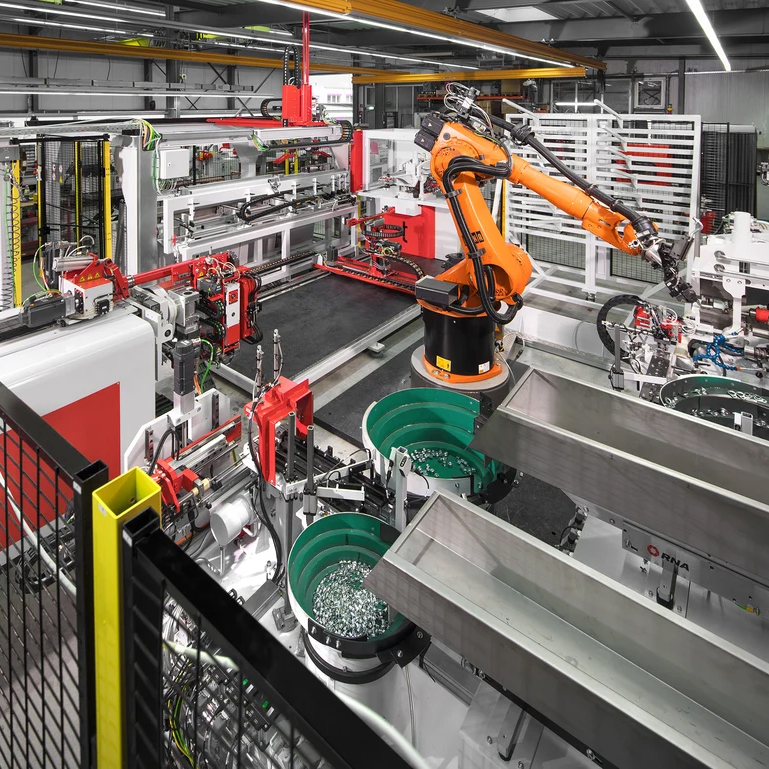

KOSTENGÜNSTIGE MATERIALBESCHICKUNG
Für alle Maschinen bieten wir je nach Material, Rohrdurchmesser und Rohrlänge eine Vielzahl von Beladesystemen an. Auch bereits umgeformte Rohre mit Anbauteilen können problemlos beladen werden. Beim Zuführen des Rohres in die Produktionszelle ist die richtige Ausrichtung sehr wichtig. Externe Werkstücke, wie z.B. Muttern, Flansche, Stützhülsen, können dem System kontrolliert zugeführt und in die nachfolgenden Bearbeitungsschritte einbezogen werden. Unterschiedlichste Beladevolumen sind realisierbar.
LEISTUNGSSTARKE SOFTWARE
Mit der Rohrbiegesoftware t project und den Upload-Funktionen gelangen Sie direkt vom CAD zur Biegemaschine. Die virtuelle Biegesimulation ermittelt exakte Biegezeiten und Trennlängen und prüft Rohrgeometrien im Vorfeld auf Machbarkeit. Rohrdaten und Biegeergebnisse werden exakt dokumentiert und sind anschließend zu 100 % reproduzierbar. Einfache Programmierung vom Schreibtisch aus, schnelle Kalkulation neuer Projekte, Kollisionsprüfung vor Einfahren des Bauteils in die Maschine und direkter Upload der Rohrbiegefolge in die Rohrbiegemaschine.
KATALOG DOWNLOAD
transfluid bietet das komplette Paket für die Bearbeitung von Rohren.
Laden Sie unseren neuen Katalog herunter.
