transfluid - t form MULTILINE
Rollierende Rohrumformmaschinen
Prozess- und qualitätsoptimiert – perfekte Oberflächenqualität- Komplex und hochpräzise – exakte Radien, O-Ring-Sitze und scharfkantige Konturen
- Effizient und flexibel – kürzeste Spannlängen ab 1×D Bearbeitung auch nach dem Biegen
- Werkzeugoptimiert und leistungsstark – Minimaler Werkzeugaufwand, maximaler Output
Flexibel werden in der Rohrendenumformung

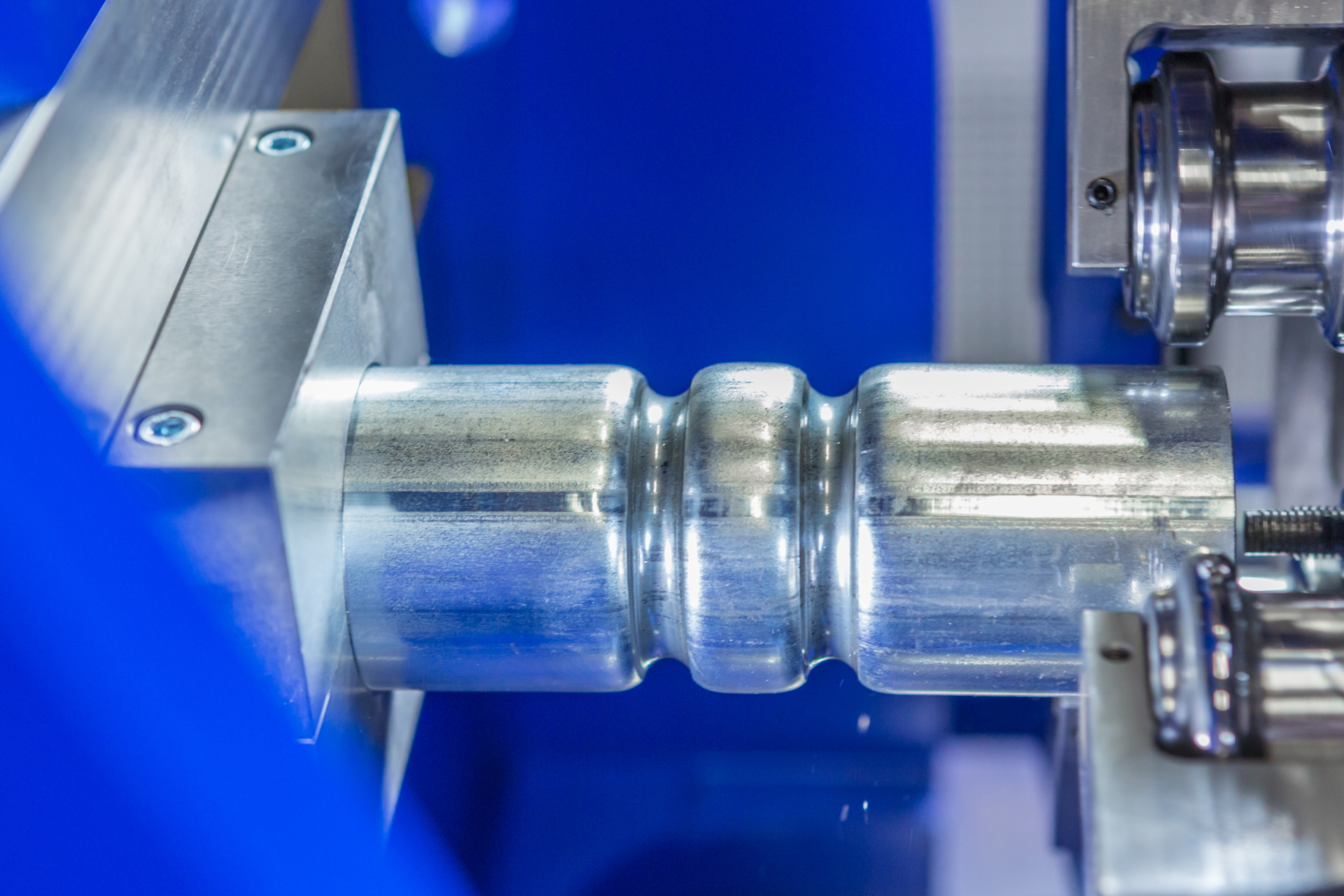

Bestens geeignet für die Herstellung anspruchsvoller Konturen für Dichtelemente und zur Erzeugung extrem guter Oberflächen.
Die richtige Maschine für Ihre Aufgabe
Produkt Video
Rollierende Umformmaschinen Typ MULTILINE
| Rohrdurchmesser | 4–22 mm |
| Wandstärke max. | 1 mm |
| U/min | 300 - 1000 |
| Zykluszeit einstellbar (Sek.) | 4 - 10 |
| Arbeitslänge | max. 40 mm |
| Einspannlänge | 1,0 x D |
| Leistung (kW) | 4 |
| Gewicht (kg) | 1250 |
| L x B x H (mm) | 2000 x 900 x 2000 |
| Rohrdurchmesser | 5-65 mm |
| Wandstärke max. | 1,5 mm |
| U/min | 300 - 1000 |
| Zykluszeit einstellbar | 8 - 14 Sek. |
| Arbeitslänge | max. 40 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 8 kW |
| Gewicht | 1700 kg |
| L x B x H | 2000 x 900 x 2000 mm |
| Rohrdurchmesser | 40–127,3 mm |
| Wandstärke max. | 2 mm |
| U/min | 50 - 450 |
| Zykluszeit einstellbar | 8 - 14 Sek. |
| Arbeitslänge | max. 80 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 8 kW |
| Gewicht | 1700 kg |
| L x B x H | 2000 x 900 x 2000 mm |
| Rohrdurchmesser | 50 - 176 mm |
| Wandstärke max. | 3 mm |
| U/min | 80 - 280 |
| Zykluszeit einstellbar | 15 - 50 Sek. |
| Arbeitslänge | max. 100 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 12 kW |
| Gewicht | 2200 kg |
| L x B x H | 2400 x 900 x 2200 mm |
Ihre Vorteile auf einen Blick
-
EXTREM KURZE EINSPANNLÄNGE

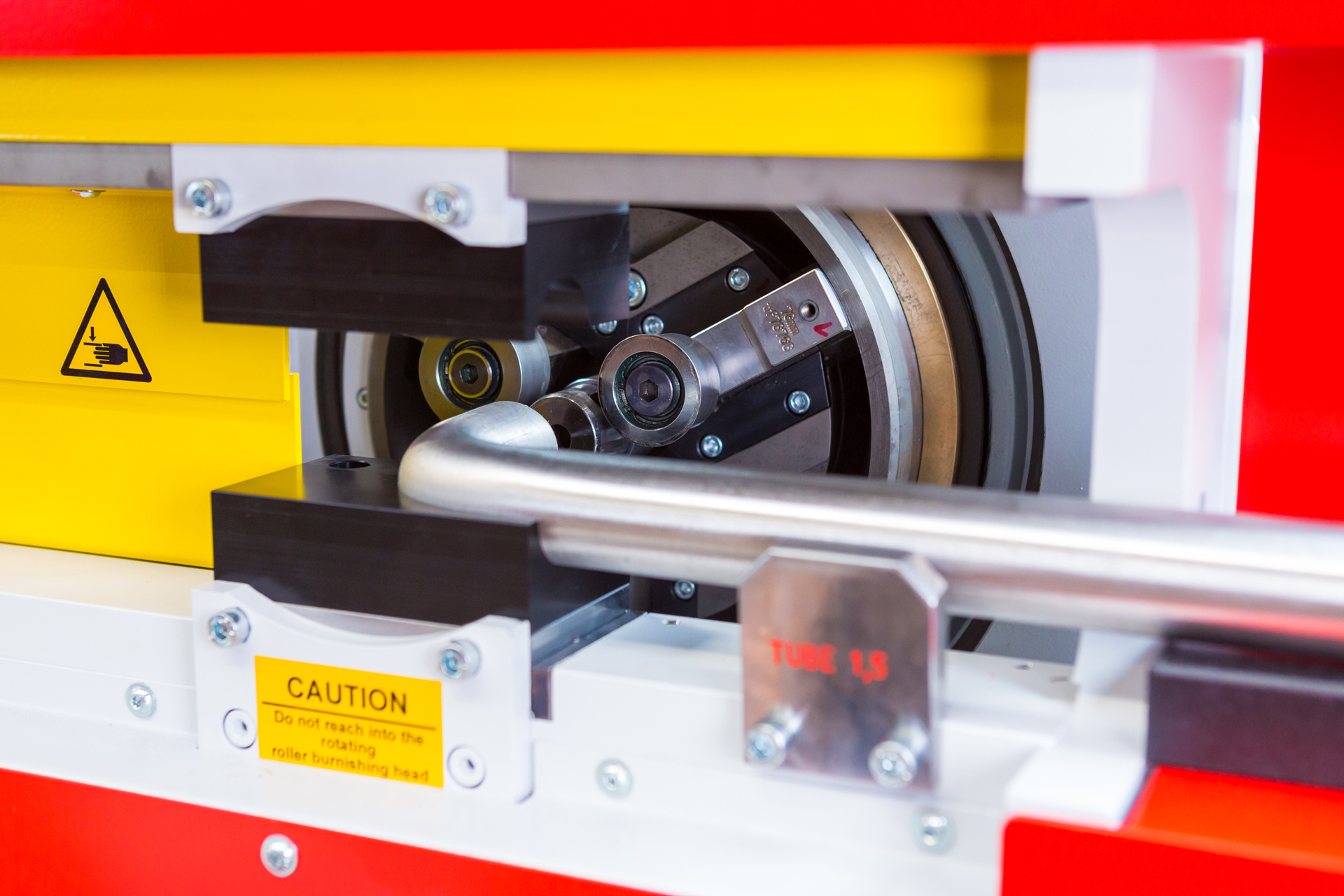

Die Einspannlänge ist abhängig von der Rohrgröße, ca. 1,0 x D. Dies gibt dem Anwender die Möglichkeit, die Rohre in gebogenem Zustand umzuformen.
-
SERVOELEKTRISCHE ANTRIEBE
Alle Achsen servoelektrisch, simultan CNC gesteuert für maximale Präzision.
-
UMFORMGRADE MIT HÖCHSTER PRÄZISION

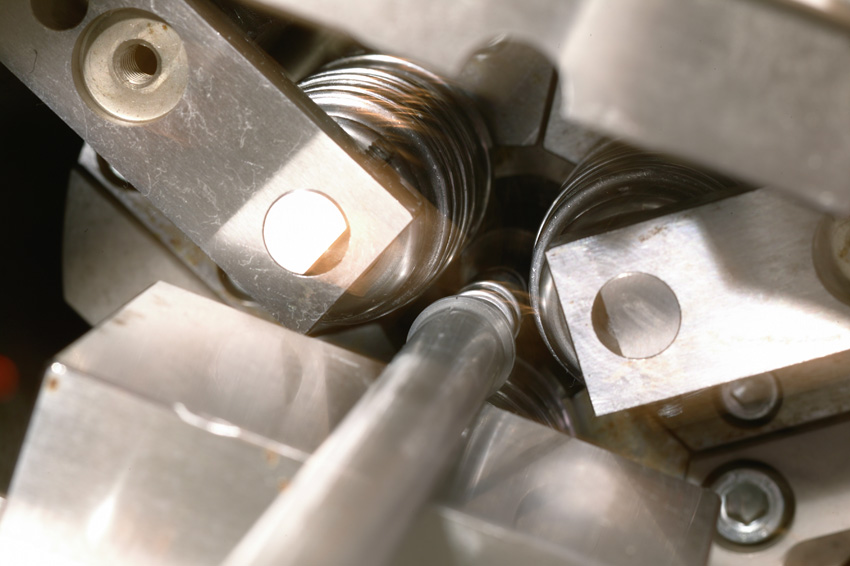

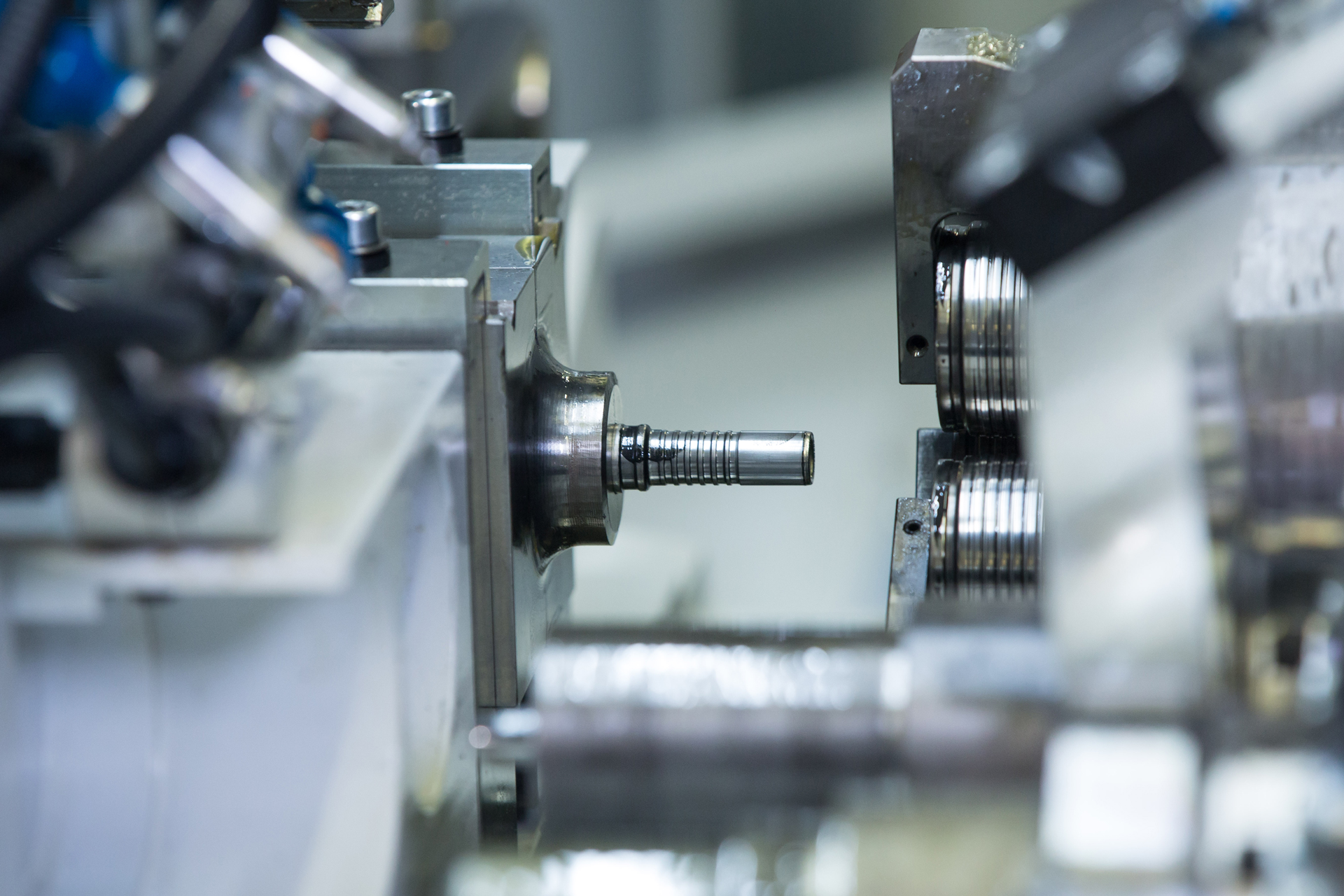

Unsere rollierende Umformtechnik erweitert die Möglichkeiten der Umformung an Rohren mit minimalem Werkzeugaufwand.
-
EINFACHE STEUERUNG ÜBER TOUCHPANEL
Speicherkapazität für nahezu unbegrenzte Umformprogramme. Programme können über die Zeichnungsnummer gespeichert und aufgerufen werden. Anpassungen und Optimierungen des Umformprogramms sind während des Betriebs möglich, hierdurch wird die Einrichtzeit für komplizierte Umformungen verkürzt und Ausschuss beim Einrichten minimiert.
-
BEARBEITUNG DER AUßEN- ODER INNENOBERFLÄCHE
Zum Umformen von Rohrenden von außen nach innen oder von innen nach außen.
-
SPANLOSES TRENNEN
Spezielles Werkzeugkonzept zum Umformen und Trennen von Rohrenden in einem Arbeitsschritt, ohne Werkzeugwechsel.
VORBEREITET FÜR DIE INTEGRATION IN PRODUKTIONSZELLEN
Diese Baureihe überzeugt durch ihre besondere Stabilität und Leistungsfähigkeit. Einzelstücke und Kleinserien können mit diesem Maschinenkonzept äußerst wirtschaftlich produziert werden. Die Verwendung von hochwertigen Komponenten sichert die Langlebigkeit der Maschine.
EINFACHE STEUERUNG ÜBER TOUCHPANEL
Einstellung aller Parameter zentral in der Maschinensteuerung, kontrollierte Positionierung der Umformachse und der Anschlagposition.
Entscheidend für die exakte Bearbeitungszeit ist, welches Material verwendet wird und welche Formgebung realisiert werden soll. Die Maschine führt die Bearbeitung quasi automatisch durch, wenn es möglich ist, die Rohrgröße mit den notwendigen Prozessparametern abzurufen. Die Spannlängen für die Bearbeitung betragen im Einzelfall das 1 bis 1,5fache des Rohrdurchmessers.
Unsere neue Maschinengeneration t form MULTILINE reduziert die Rüstzeit beim Werkzeugwechsel und der Bediener kann die Maschine in wenigen Minuten einrichten.
Die Lösung für jede Geometrie mit hervorragenden Dichtflächen
