transfluid - t form FLARELINE
Rollierende Umformmaschinen
Dicht und langlebig – absolut dichte, stabile und langlebige Verbindungen- Spiegelblanke Dichtflächen – höchste Oberflächengüte ohne Nachbearbeitung
- Werkzeugtechnik – unterschiedlichste Bördelwinkel (37° bis 90°)
- Kompaktes Maschinendesign – für rückläufige Geometrien
Schnellere Rohrendenformung und bessere Oberflächen

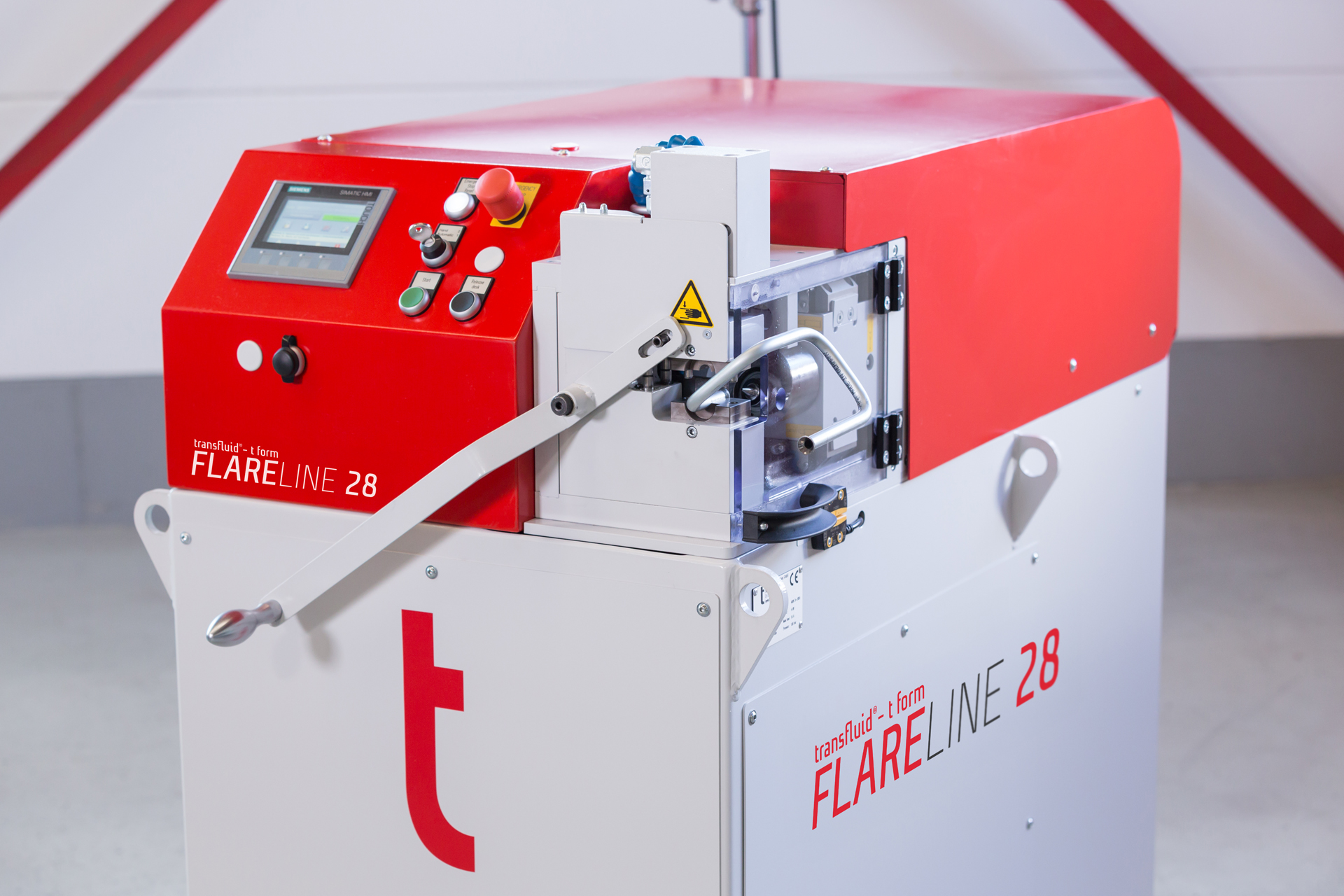

t form FLARELINE Umformmaschine von transfluid mit einfachem Werkzeugwechsel und minimiertem Bedienereinsatz
Die richtige Maschine für Ihre Aufgabe
Produkt Video

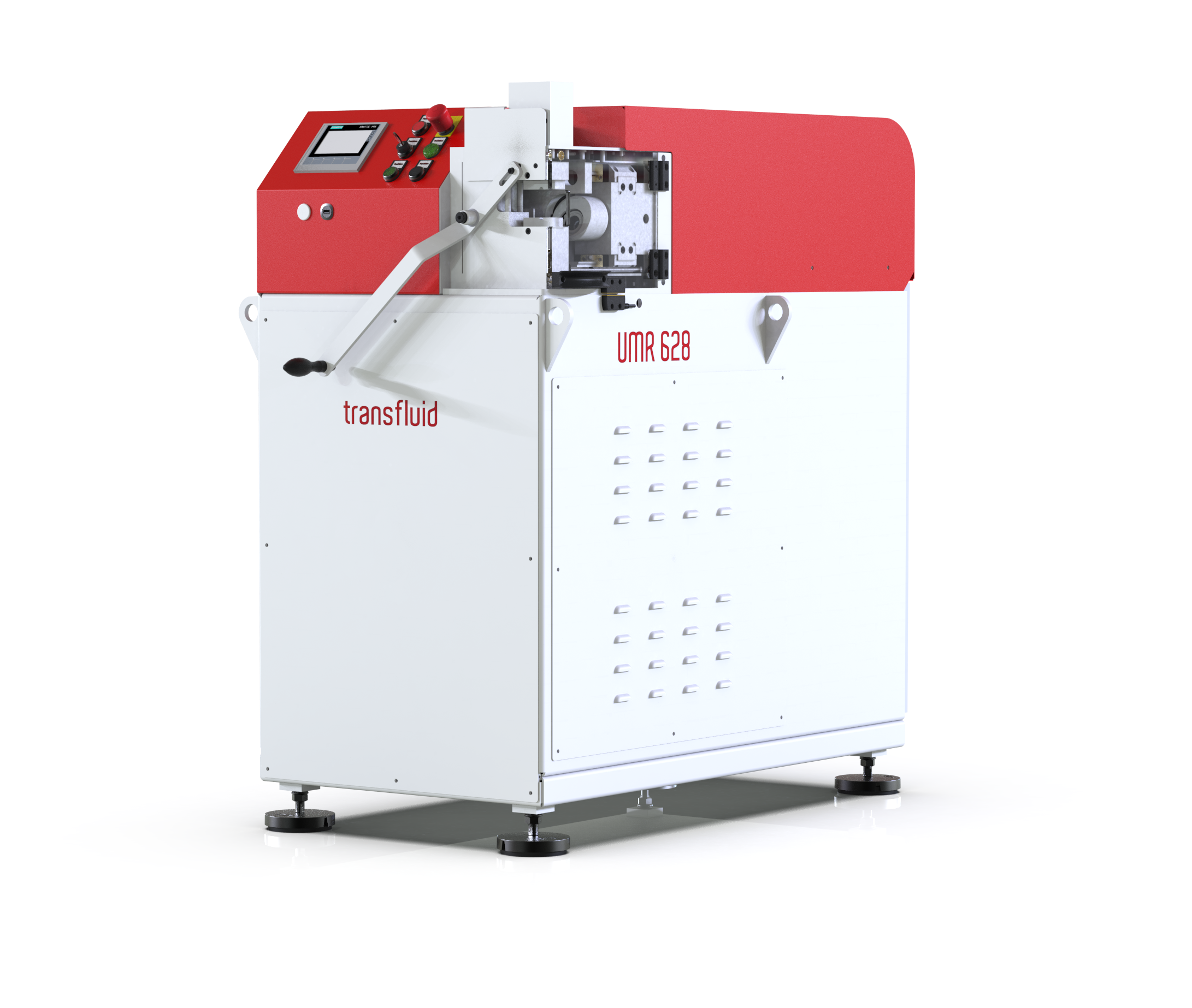

Rohrumformmaschinen Typ FLARELINE
| Max. Kapazität | 6 - 28 mm |
| Wandstärke | 2,5 mm |
| Stahlrohr | 12,9 - 26,2 mm |
| U/min | 603 |
| Zykluszeit einstellbar | 4 - 10 Sek. |
| Umformlänge | 15 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 1,3 kW |
| Gewicht | 500 kg |
| L x B x H | 1000 x 650 x 1400 mm |
| Max. Kapazität | 6 - 42 mm |
| Wandstärke | 4,0 mm |
| Stahlrohr | 12,9 - 26,2 mm |
| U/min | 200 |
| Zykluszeit einstellbar | 4 - 15 Sek. |
| Umformlänge | 25 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 4,5 kW |
| Gewicht | 1000 kg |
| L x B x H | 1000 x 650 x 1400 mm |

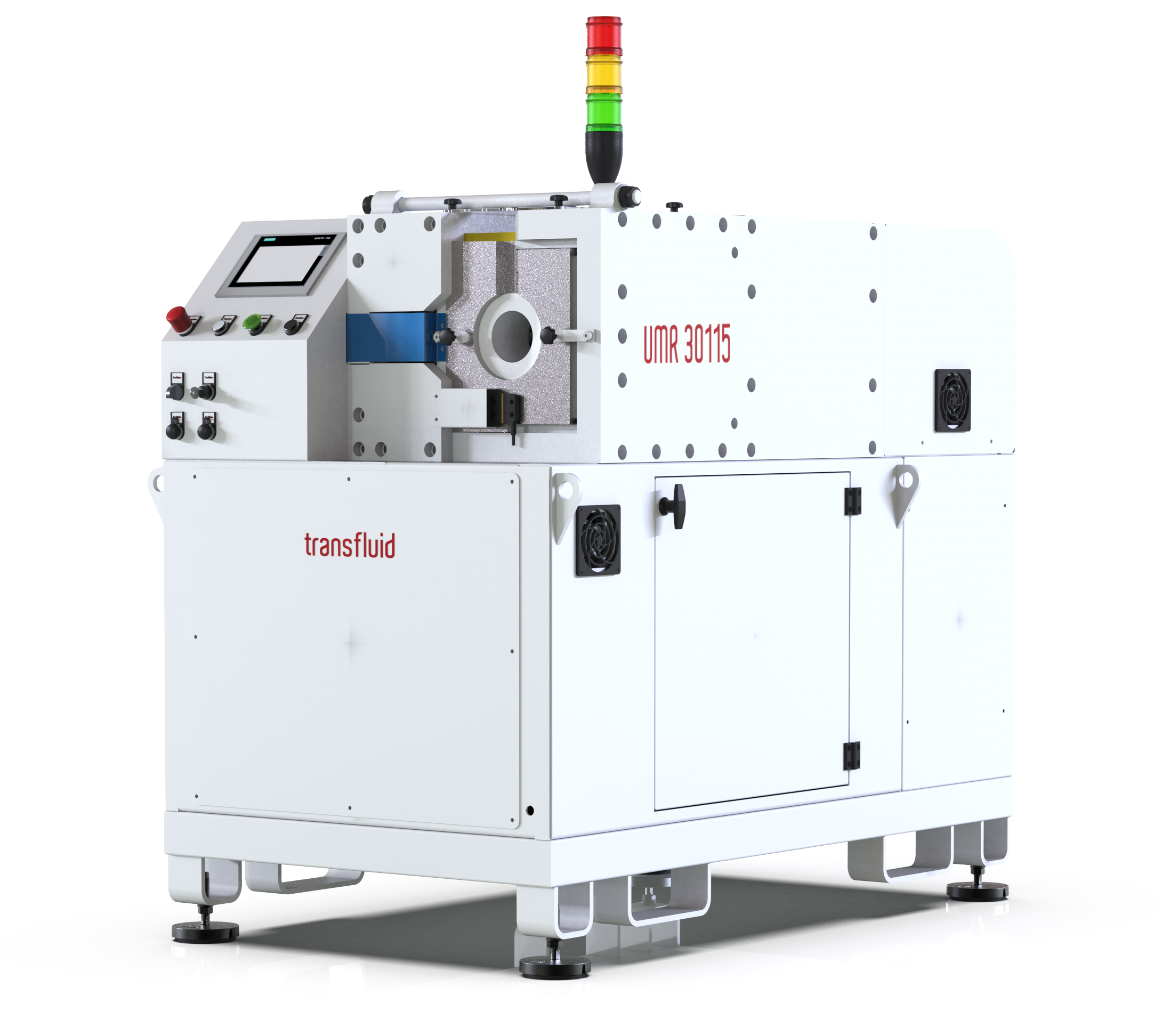

| Max. Kapazität | 30 - 115 mm |
| Wandstärke | 4,0 mm |
| Stahlrohr | 41,5 mm - 112,6 mm |
| U/min | 170 |
| Zykluszeit einstellbar | 10 - 45 Sek. |
| Umformlänge | 50 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 8,5 kW |
| Gewicht | 1500 kg |
| L x B x H | 1400 x 1000 x 1800 mm |
Ihre Vorteile auf einen Blick
-
EXTREM KURZE SPANNLÄNGE

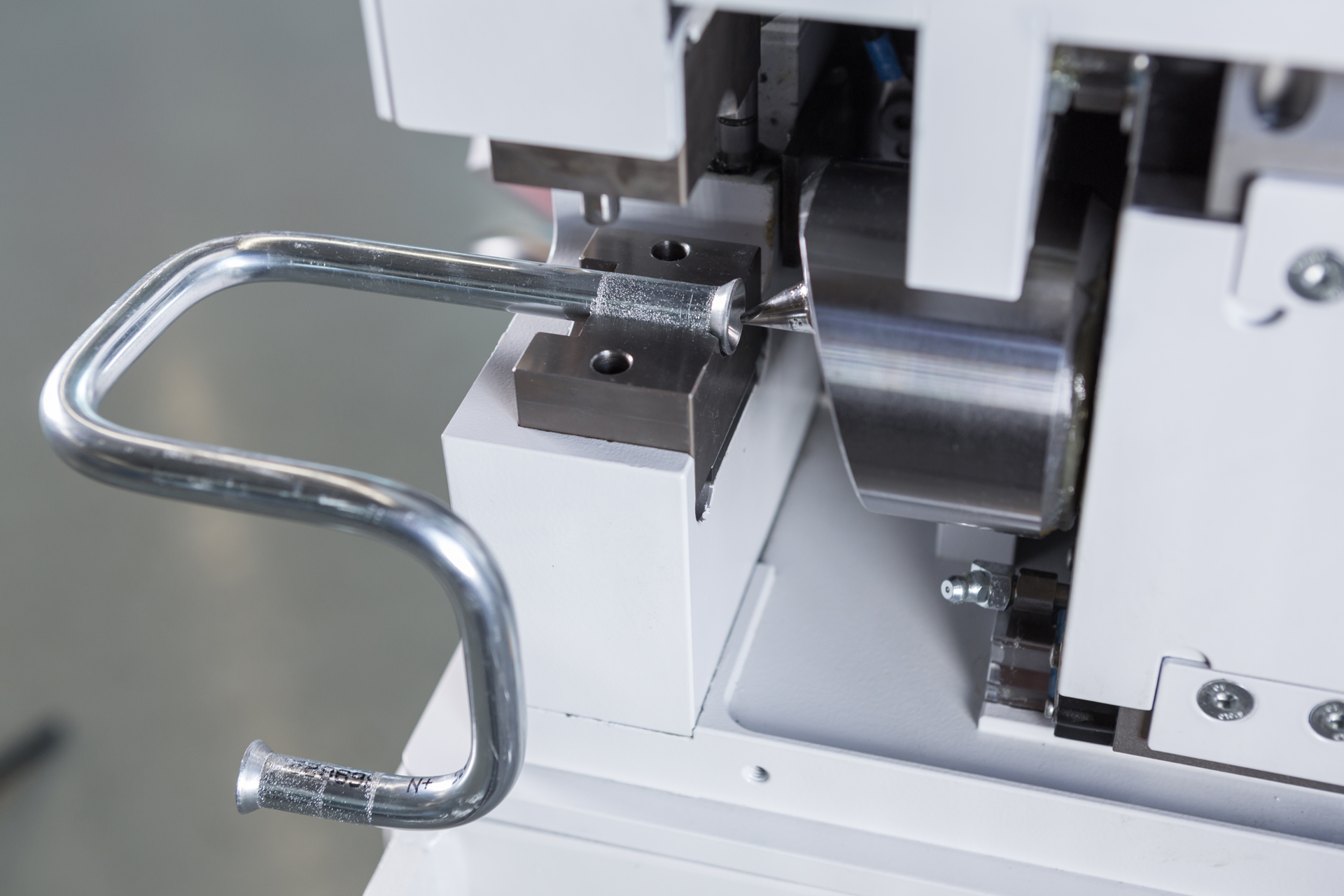

Die möglichen Spannlängen für die Bearbeitung betragen das 1,0 bis 1,5 x D. Dies gibt dem Anwender die Möglichkeit, die Rohre in gebogenem Zustand umzuformen.
-
PERFEKTE DICHTFLÄCHEN
Einfaches Beladen von Rohren mit ORFS-Ringen durch spezielle Konturspannbacken.
-
OPTIMIERTES MASCHINENDESIGN

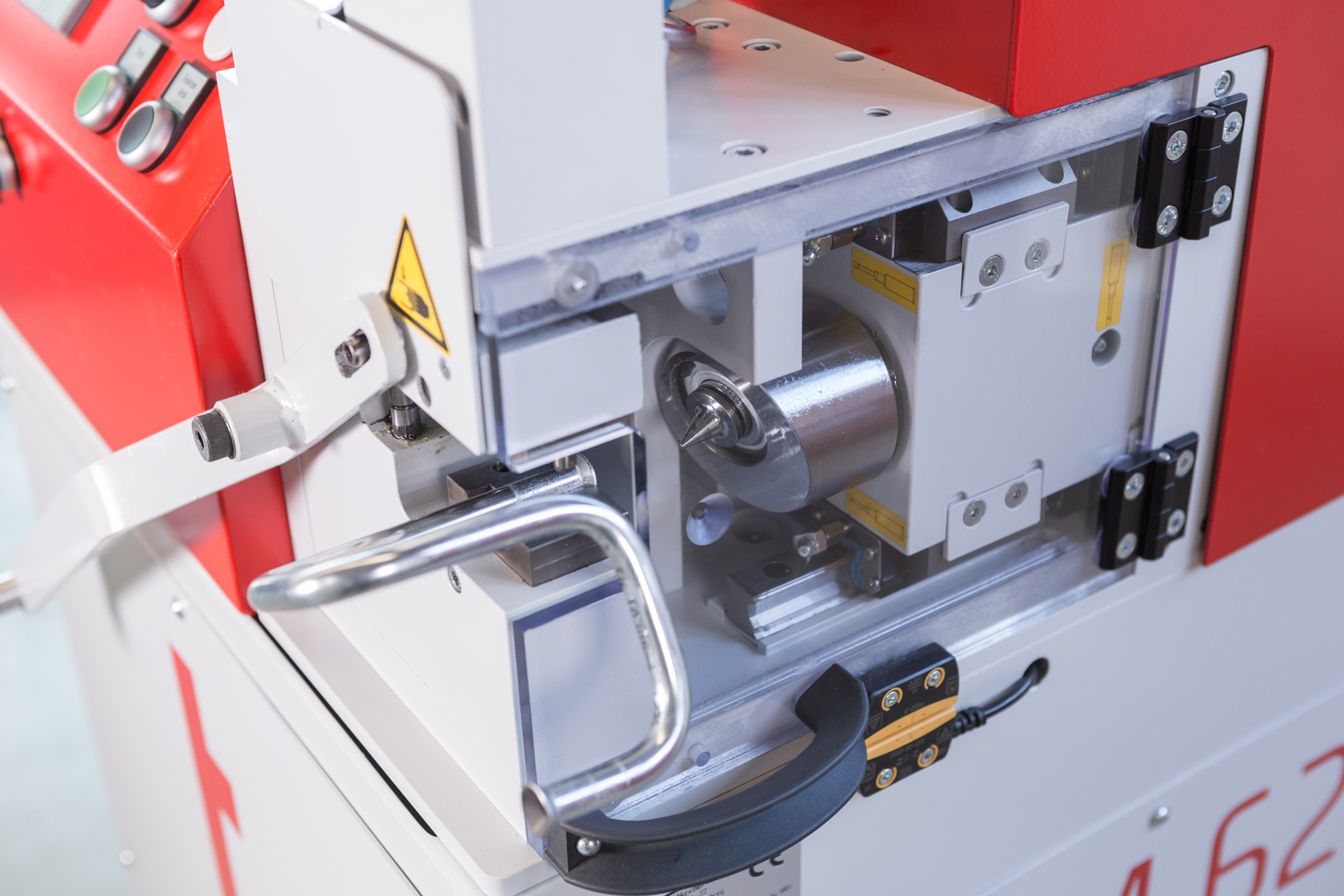

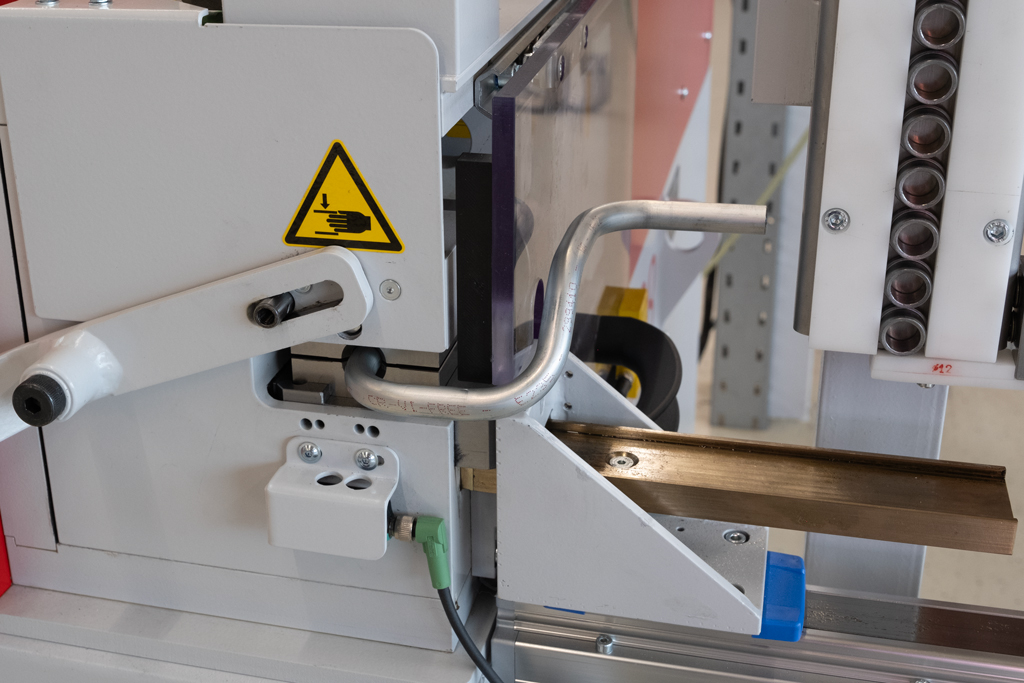

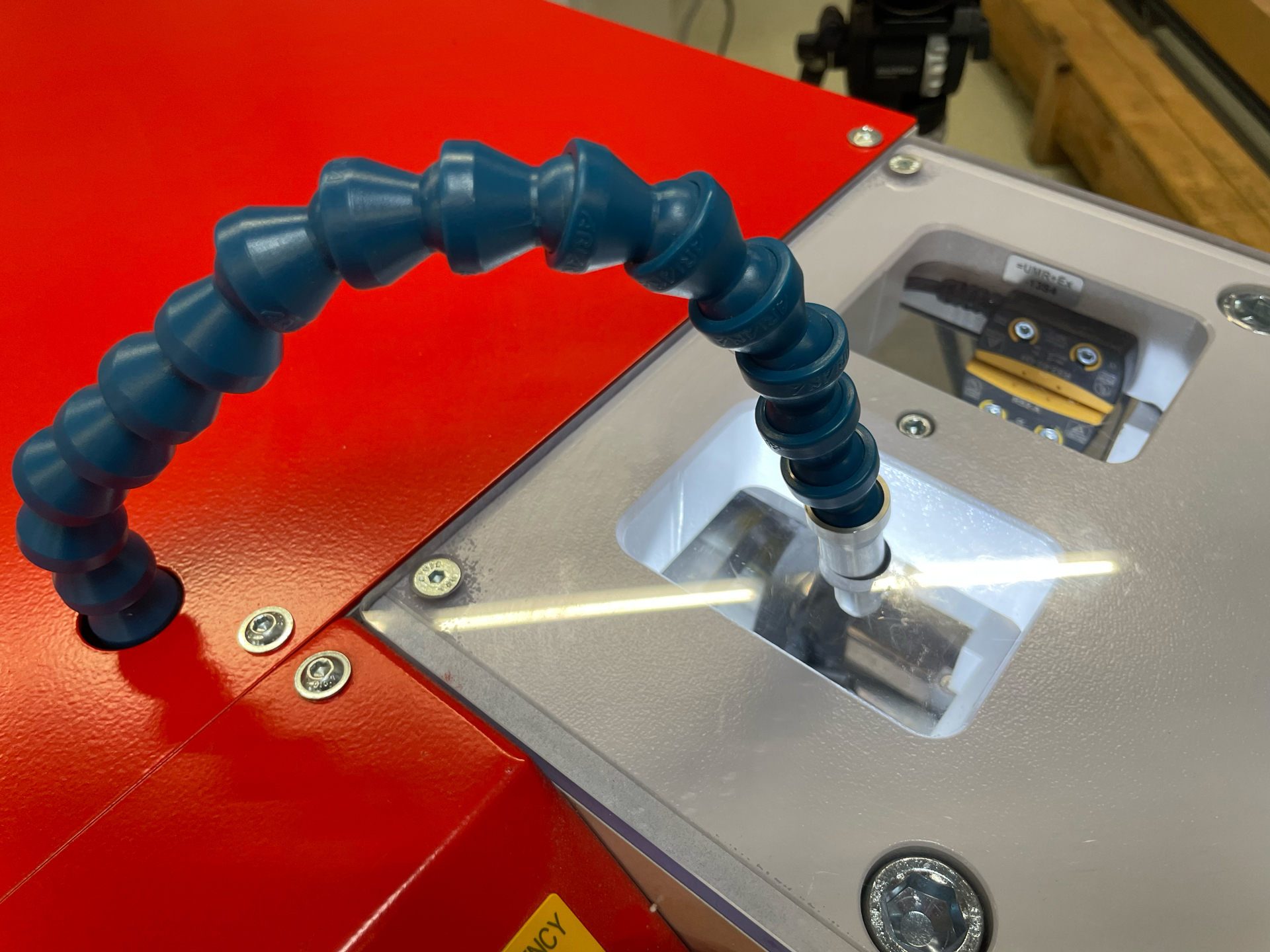

Der extrem schmale Bördelkopf ermöglicht die Bearbeitung von 180° gebogenen rückläufigen Rohren. Die Größe der Bördelung kann durch die Länge des elektrischen Längenanschlags bestimmt werden. Durch die Einstellung von Dauer, Geschwindigkeit und Kraft der Umformung wird die Oberfläche optimiert.
-
EINFACHE STEUERUNG ÜBER TOUCHPANEL
Einstellung aller Parameter zentral in der Maschinensteuerung, kontrollierte Positionierung der Umformachse und der Anschlagposition.
-
HOHE FLEXIBILITÄT
Geeignet für Prototypen und Serienfertigung.
-
TRANSFORMATIONEN MIT FUNKTIONALEN OBERFLÄCHEN
Diese Systeme können sich nicht nur von innen nach außen, sondern auch von außen nach innen formen.
-

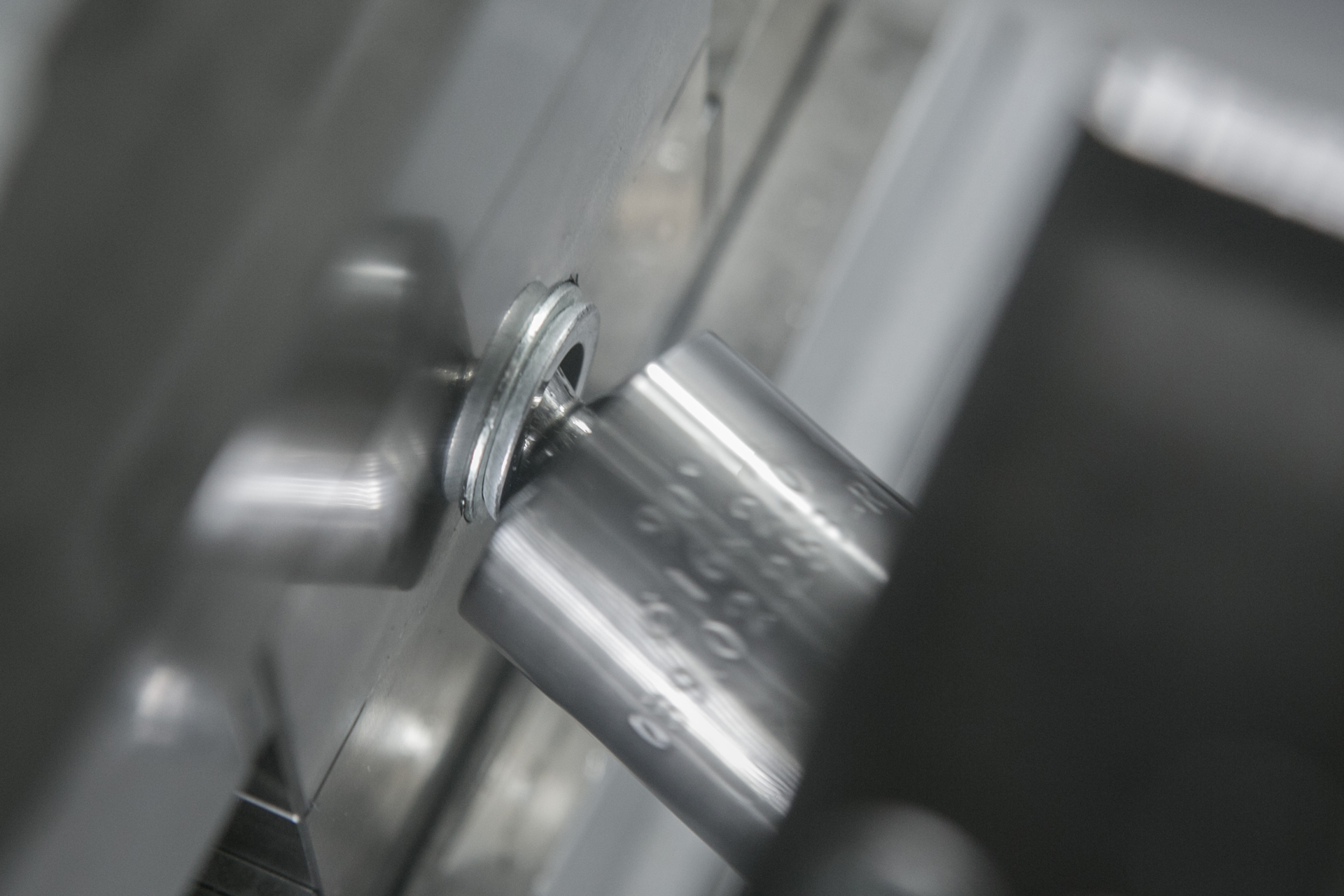

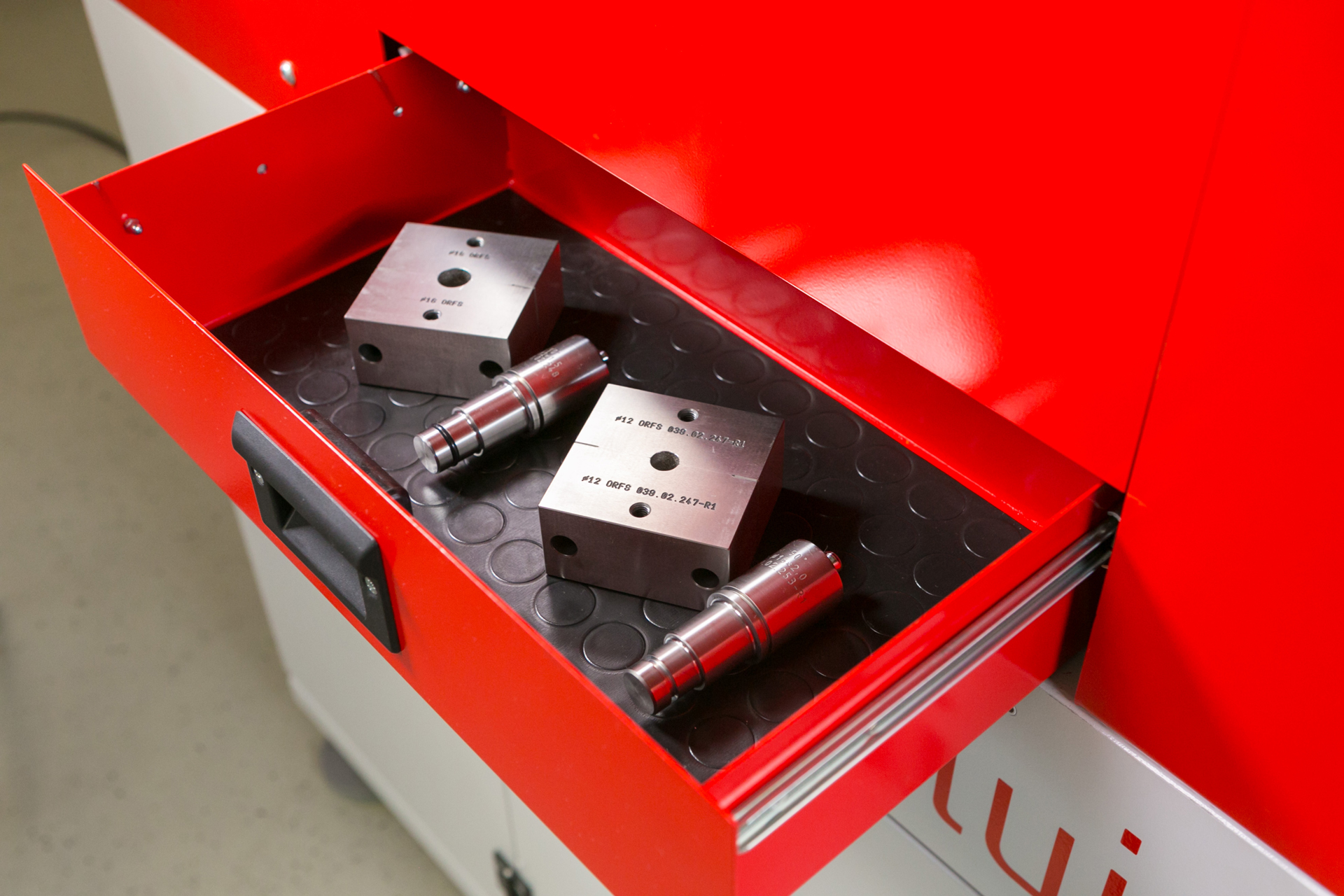

INTEGRIERTE WERKZEUGSCHUBLADE
Zur sicheren Aufbewahrung der Spannbacken und Taumelwerkzeuge.
KOSTENVORTEILE
ORFS-VERBINDUNGEN HALBAUTOMATISCH GEFERTIGT
Mit der halbautomatischen ORFS-Ringzuführung hat transfluid eine kostengünstige Lösung für die sichere und effektive Produktion von kleinen, mittleren und auch großen Losgrößen entwickelt.
Weniger Nacharbeit, geringere Fehlerquellen, höhere Wirtschaftlichkeit.
AUTOMATISIERBAR

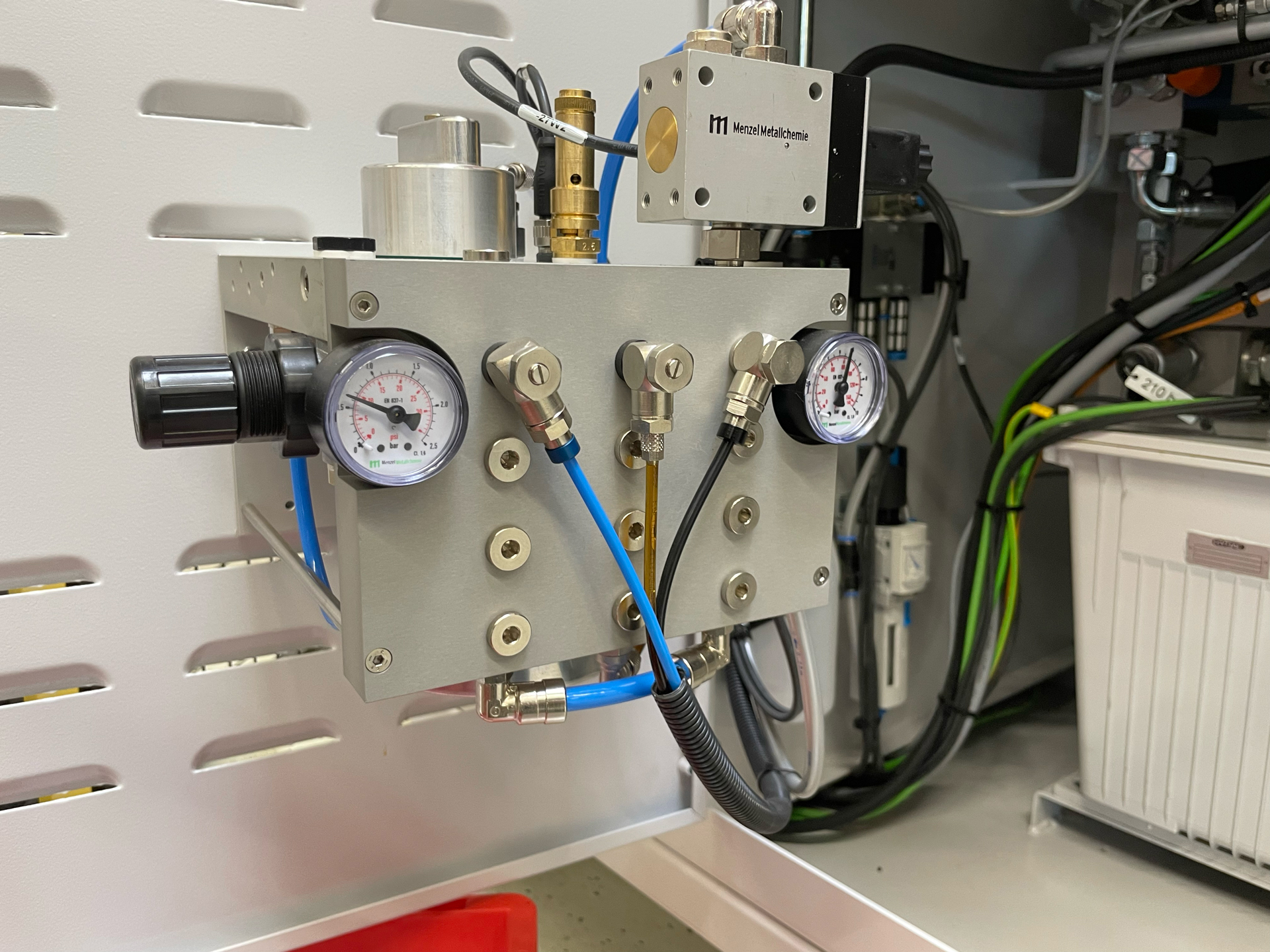

Diese Baureihe überzeugt durch ihre besondere Stabilität und Leistungsfähigkeit. Einzelstücke und Kleinserien können mit diesem Maschinenkonzept äußerst wirtschaftlich produziert werden. Die Verwendung von hochwertigen Komponenten sichert die Langlebigkeit der Maschine.

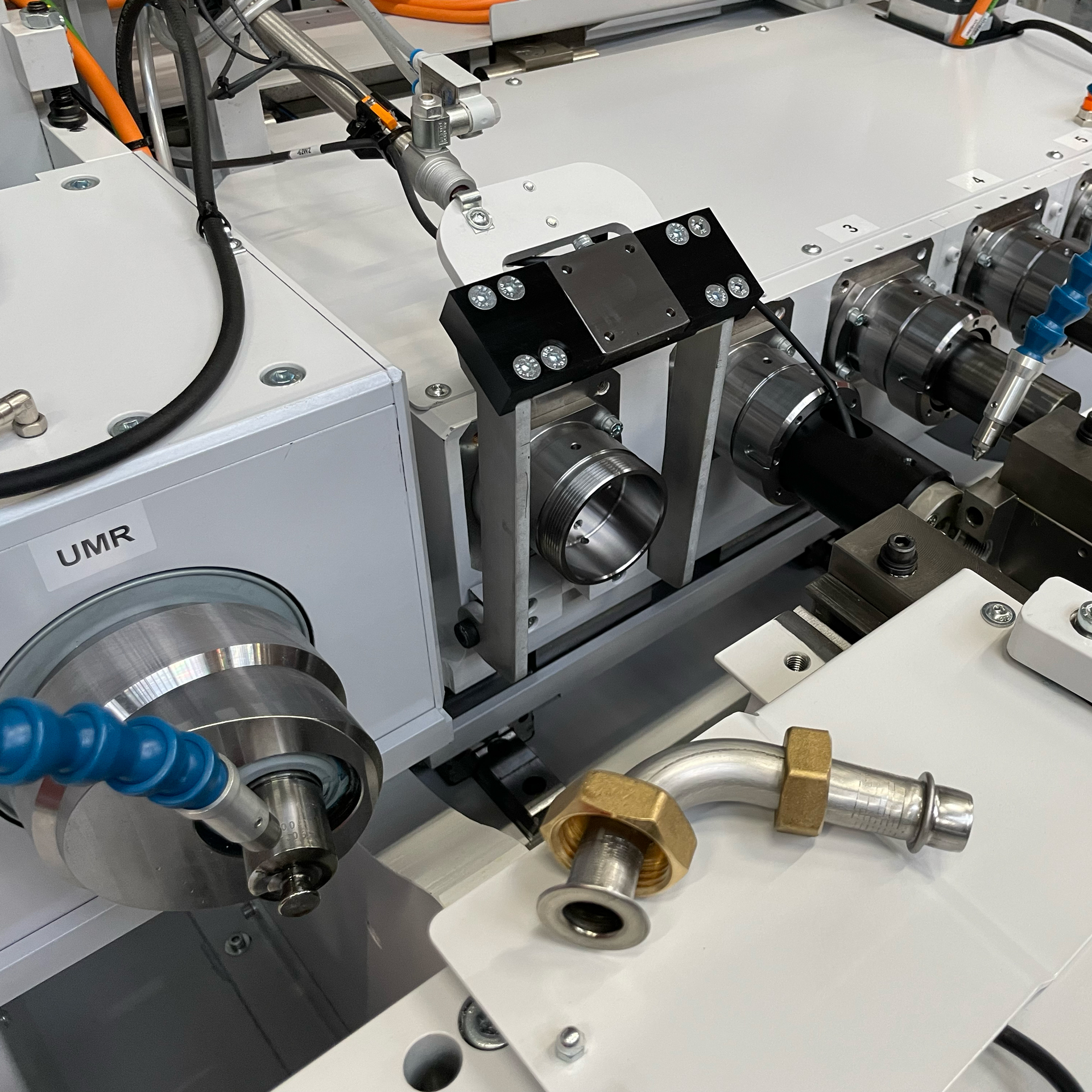

Integration in Fertigungslinien für konstante Prozessqualität.

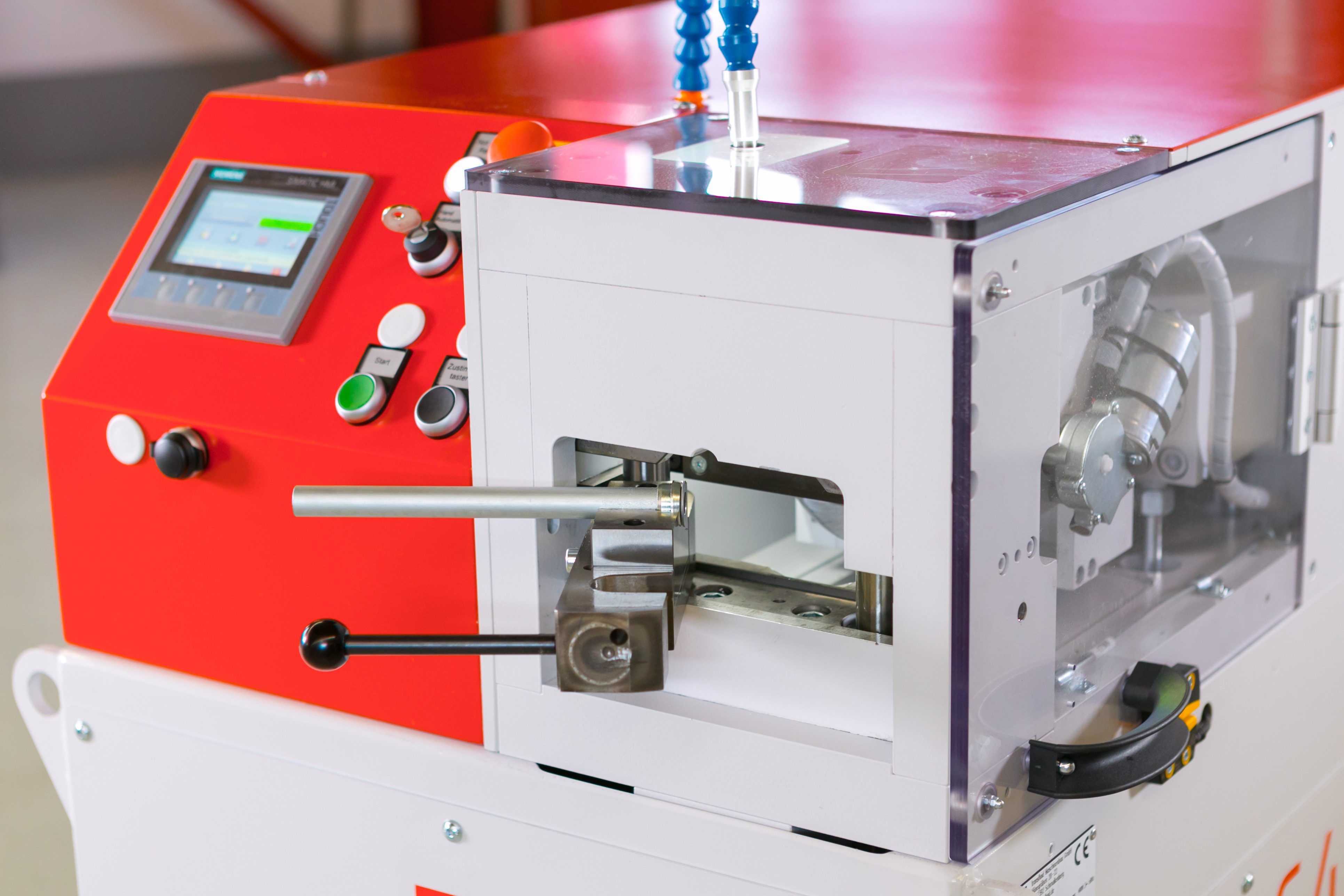

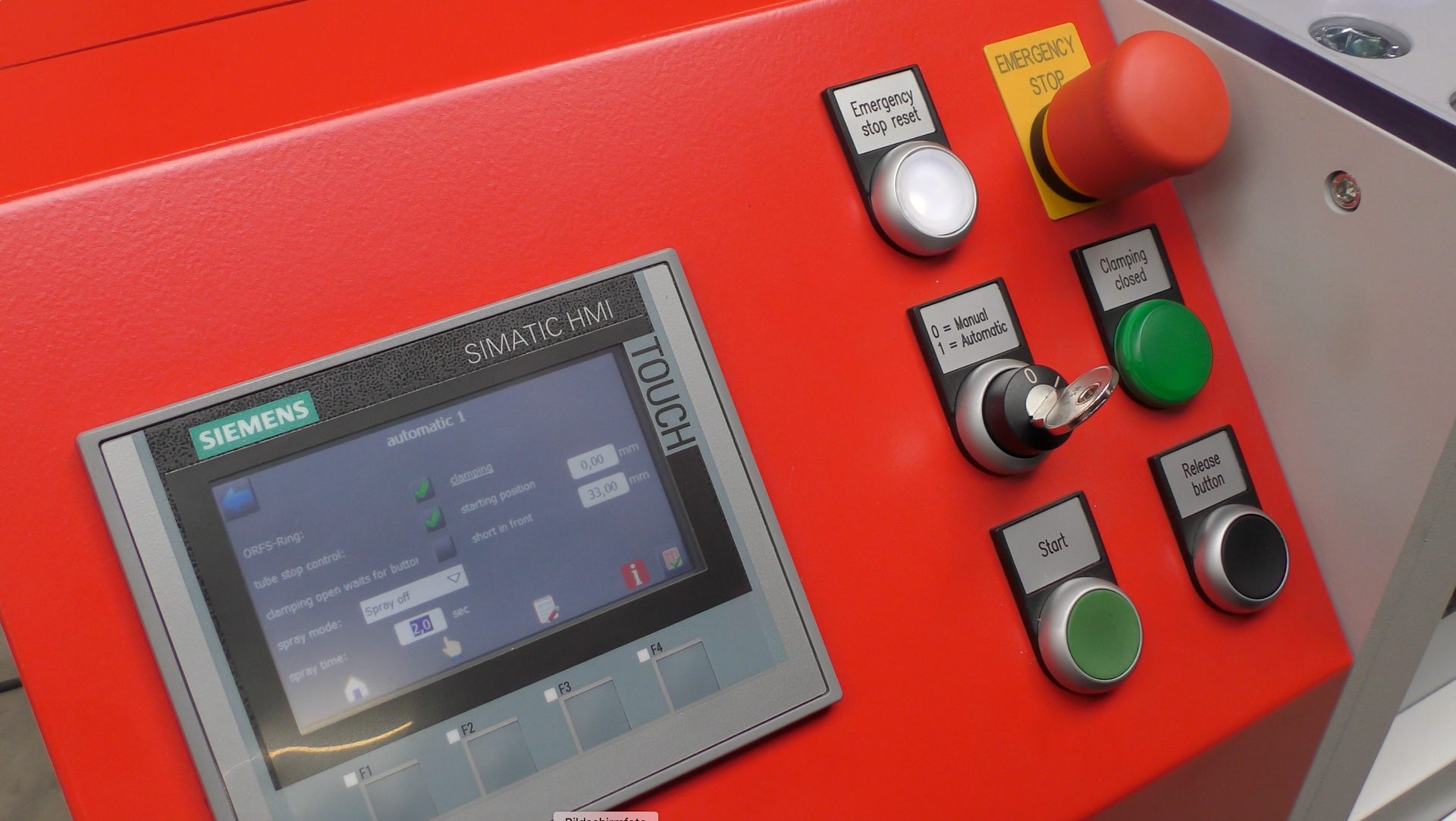

EINFACHE STEUERUNG ÜBER TOUCHPANEL
Einstellung aller Parameter zentral in der Maschinensteuerung, kontrollierte Positionierung der Umformachse und der Anschlagposition. Die t form FLARELINE ist mit einer vollelektronischen Vorwahl der Bördelgeometrie ausgestattet. Die Anschlagposition sowie alle Hübe und Bearbeitungen werden servoelektrisch gesteuert und sind über ein Touchpanel abrufbar.
Entscheidend für die exakte Bearbeitungszeit ist, welches Material verwendet wird und welche Formgebung realisiert werden soll. Die Maschine führt die Bearbeitung quasi automatisch durch, wenn es möglich ist, die Rohrgröße mit den notwendigen Prozessparametern abzurufen. Die Spannlängen für die Bearbeitung betragen im Einzelfall das 1 bis 1,5fache des Rohrdurchmessers.

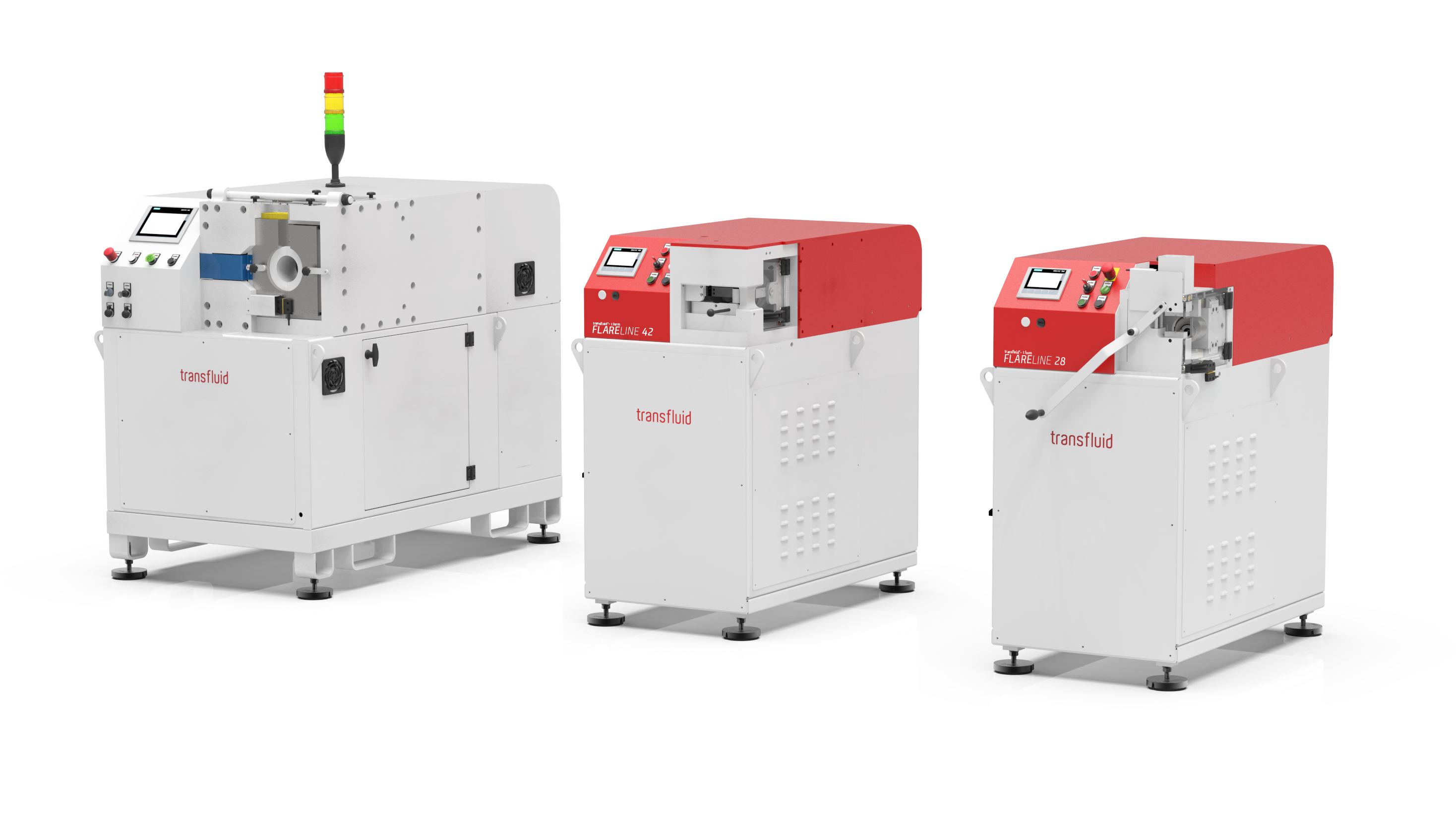

Unsere neue Maschinengeneration t form FLARELINE 28, 42 und 115 reduziert die Rüstzeit beim Werkzeugwechsel und der Bediener kann die Maschine in weniger als drei Minuten einrichten.
Die Lösung für jede Geometrie mit hervorragenden Dichtflächen
Abgestimmt auf Ihre individuellen Anforderungen und Bedürfnisse, schaffen wir mit unserem Know-how optimale Lösungen.
Produktionsmuster
