t cut - spanlose Rohrtrennmaschinen
Für beeindruckend saubere Schnittergebnisse.

  • Perfekte Schnitte in höchster Präzision
  • Verfahrensbedingte Materialersparnis
  • Spanlose und gratarme Schnitte
  • Hohe Verarbeitungsgeschwindigkeit mit bis zu 2.000 Schnitten/Stunde

T CUT - TYP RTO

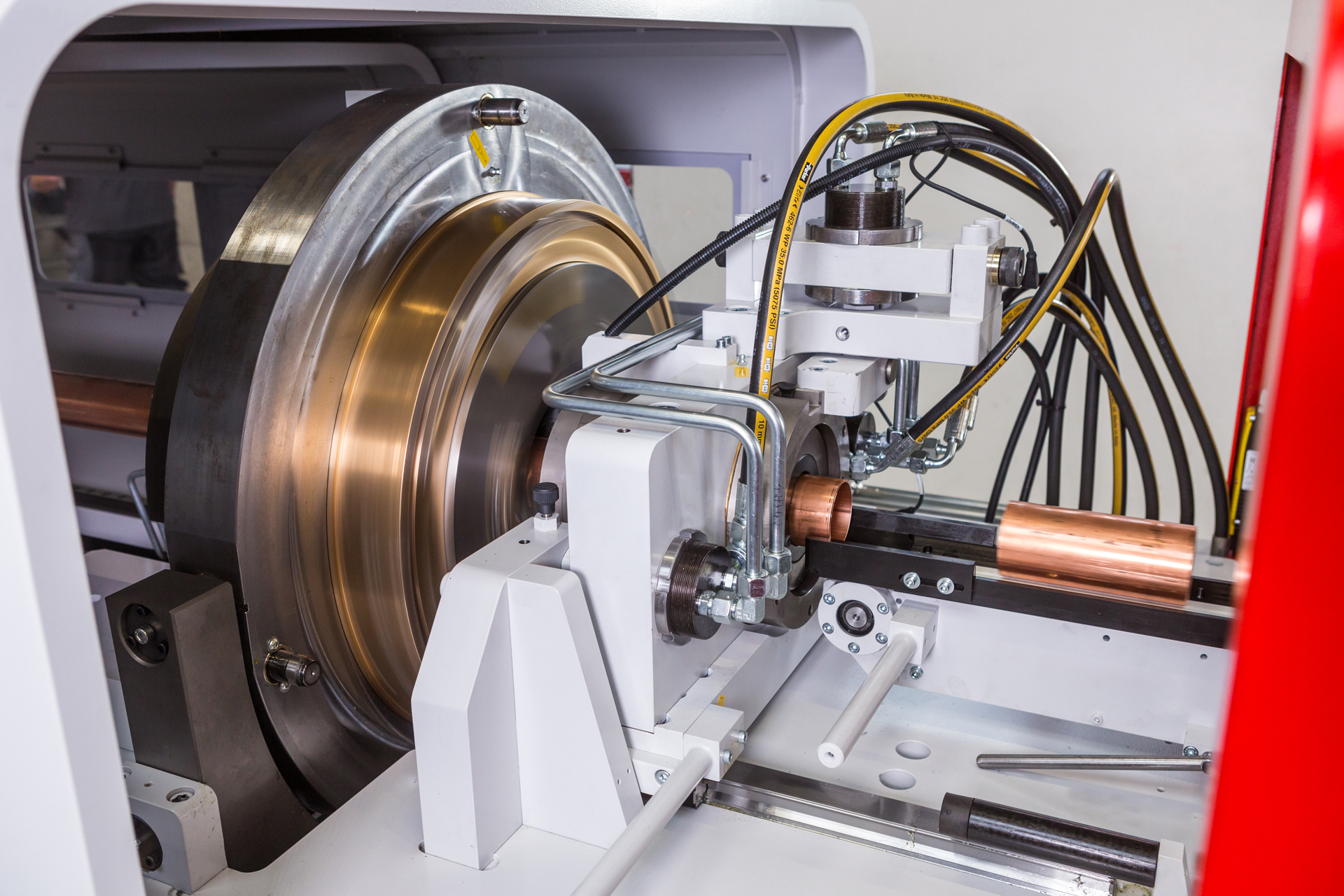

Spanlos orbitale Trennanlagen, geschaffen für Präzision.

Es gibt viele gute Gründe, Rohre spanlos zu trennen. An erster Stelle steht natürlich die Sauberkeit. Aber auch Präzision und Leistung sind nicht unerheblich: Unsere spanlosen Orbitalschneidmaschinen ermöglichen präzise Schneidergebnisse. Ihre Rohre können anschließend sofort umgeformt werden. Das spart Zeit und Geld.



Technische Daten:

  • Trenneffizienz: max. Ø 30 x 3 für Edelstahlrohre
  • Kürzeste Trennlänge: - 25 mm (ohne Auseinanderziehen) - 55 mm (mit Auseinanderziehen)
  • Verbleibende Länge: 110 mm
  • Vereinzelungsleistung: bis zu 2.000 Stück pro Stunde

PERFEKTE SCHNITTE MIT HÖCHSTER PRÄZISION

Alle transfluid-Maschinen liefern höchste Schnittqualität und die Werkstücke können ohne weitere Arbeitsschritte weiterverarbeitet werden.

Die richtige Maschine für Ihre Aufgabe

arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right

RTO Rohrtrennmaschinen

Typ: RTO 628

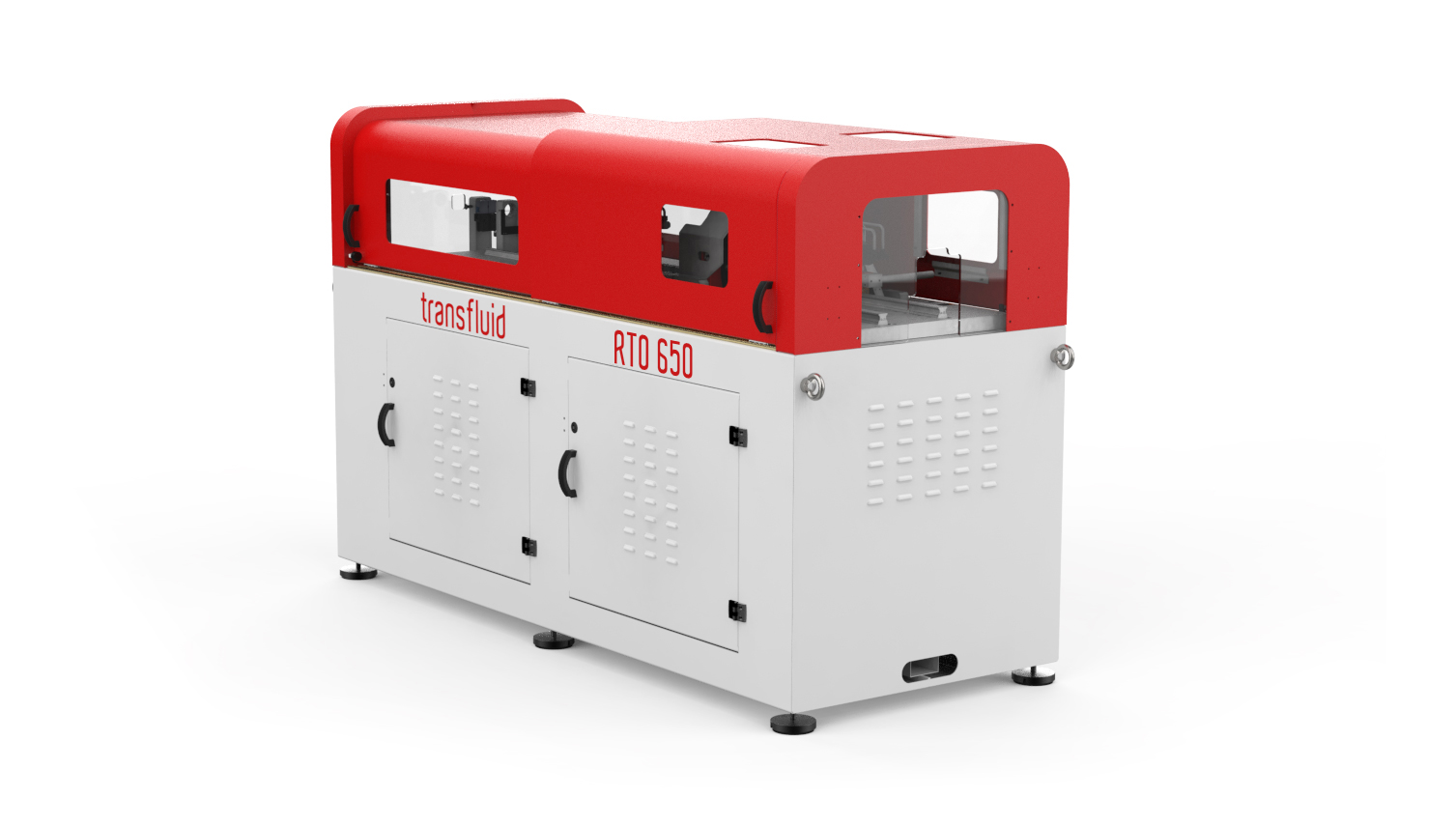

Typ: RTO 650

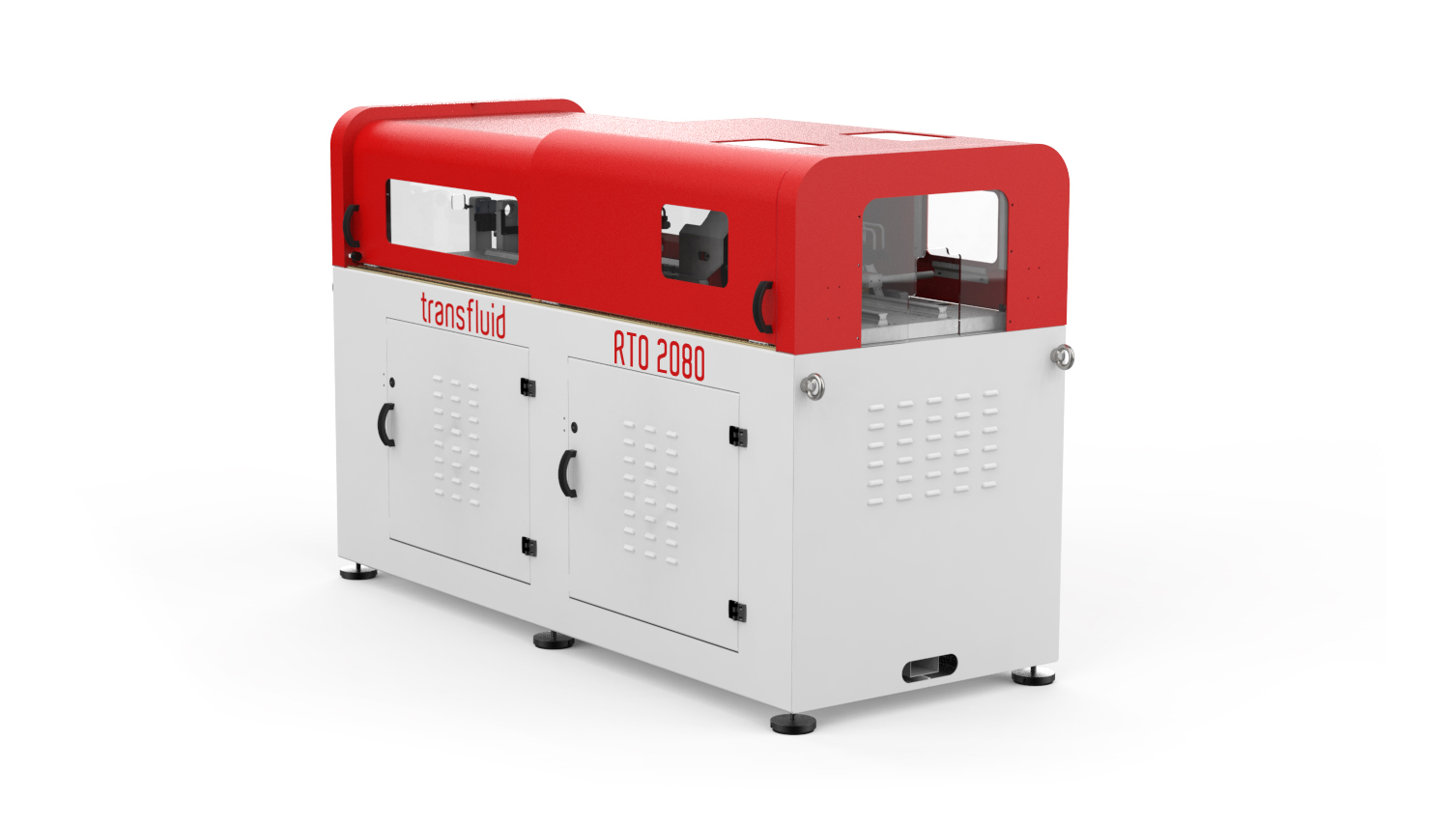

Typ: RTO 2080
Typ: RTO 20100
Max. Kapazität  6-28 mm
Wandstärke  2,5 mm
Kürzeste Schnittlänge
(auseinanderziehen)
53,34 mm
Kürzeste Schnittlänge
(durchgehender Schnitt)
25,4 mm
Zykluszeit einstellbar 2,2 - 8,0 Sek.
Leistung  7 kW
Gewicht  1700 kg
L x B x H  2800 x 1040 x 1600 mm
Max. Kapazität  6 - 50 mm
Wandstärke  2,4 mm
Kürzeste Schnittlänge
(auseinanderziehen)
53,34 mm
Kürzeste Schnittlänge
(durchgehender Schnitt)
32,9 mm
Zykluszeit einstellbar 2,2 - 8,0 Sek.
Leistung  7 kW
Gewicht  1700 kg
L x B x H  2800 x 1040 x 1600 mm
Max. Kapazität 20 - 80 mm
Wandstärke 3 mm
Kürzeste Schnittlänge
(auseinanderziehen)
100 mm
Kürzeste Schnittlänge
(durchgehender Schnitt)
70 mm
Zykluszeit einstellbar 5 - 10 Sek.
Leistung  10 kW
Gewicht  3000 kg
L x B x H  3810 x 1400 x 1600 mm
Max. Kapazität  20 - 100 mm
Wandstärke  3 mm
Kürzeste Schnittlänge
(auseinanderziehen)
100 mm
Kürzeste Schnittlänge
(durchgehender Schnitt)
70 mm
Zykluszeit einstellbar 5 - 10 Sek.
Leistung 10 kW
Gewicht  4091 kg
L x B x H  3100 x 1300 x 1650 mm

Ihre Vorteile auf einen Blick

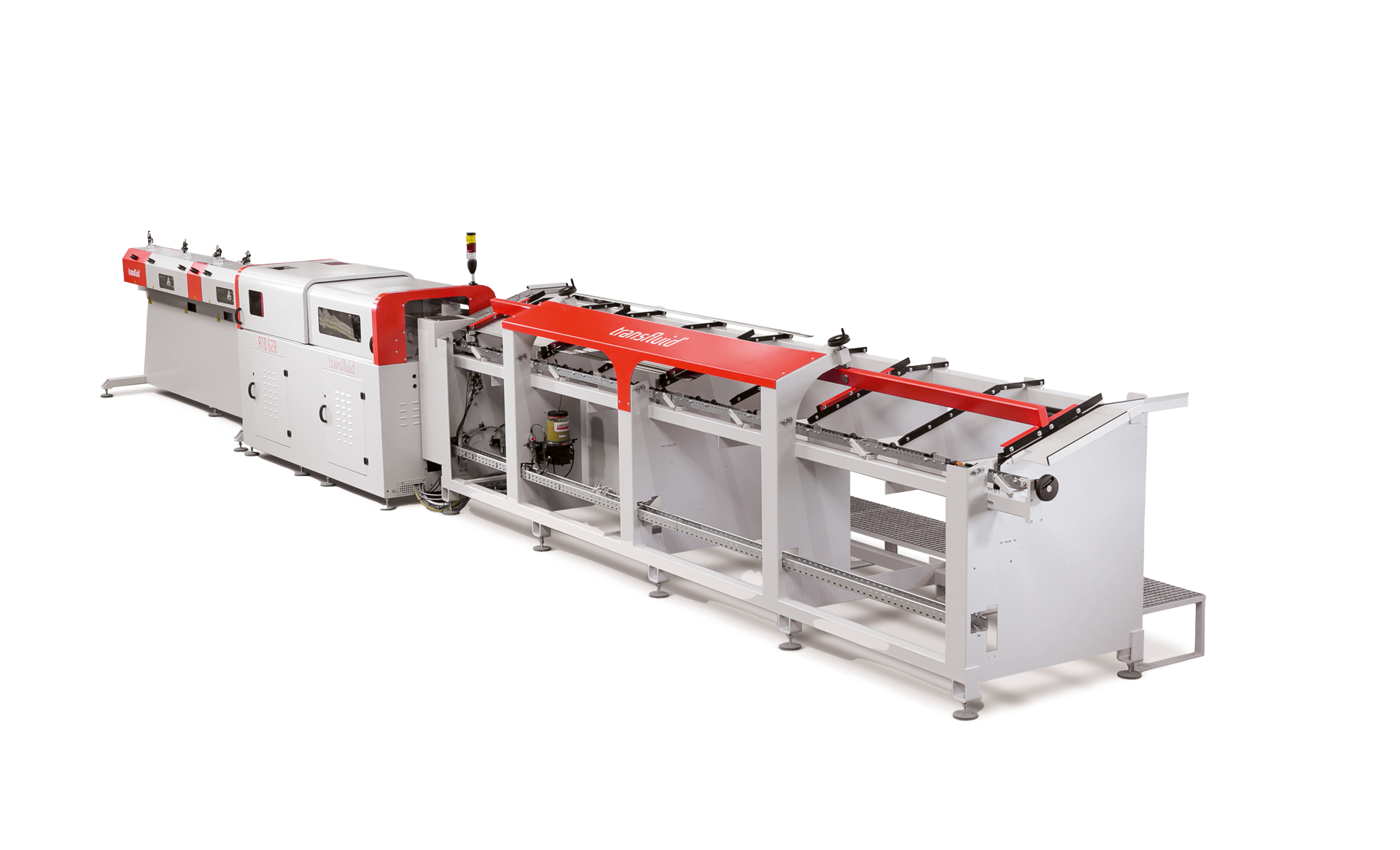

  • MODULARER AUFBAU

    Die Anlagen zum spanlosen Trennen von Rohren können individuell mit einem Stangenlader zur manuellen Beschickung oder zur Trennung vom Coil mit einer Richteinheit ausgestattet werden.

  • SPANLOSES SCHNEIDEN

    Das spanlose Schneiden sorgt dafür, dass kein Schmutz in der Tube und der Produktion entsteht. Während des Trennvorgangs bleibt das Rohr bis zu einem gewissen Grad innen geschlossen und wird dann auseinandergezogen. Dadurch wird auch verhindert, dass der Schmutz während des Trennvorgangs in die Röhre gelangt.

  • VERSCHIEDENE SCHLAUCHLADEKONZEPTE

    Auch die transfluid t cut-Maschinen verfügen über eine sehr leistungsfähige Peripherie, die es ermöglicht, z.B. kleine Stückzahlen mit einem Ladetisch oder als Bündel mit automatischer Zuführung und Vereinzelung zu verarbeiten.

  • FLEXIBLE FREIGABE

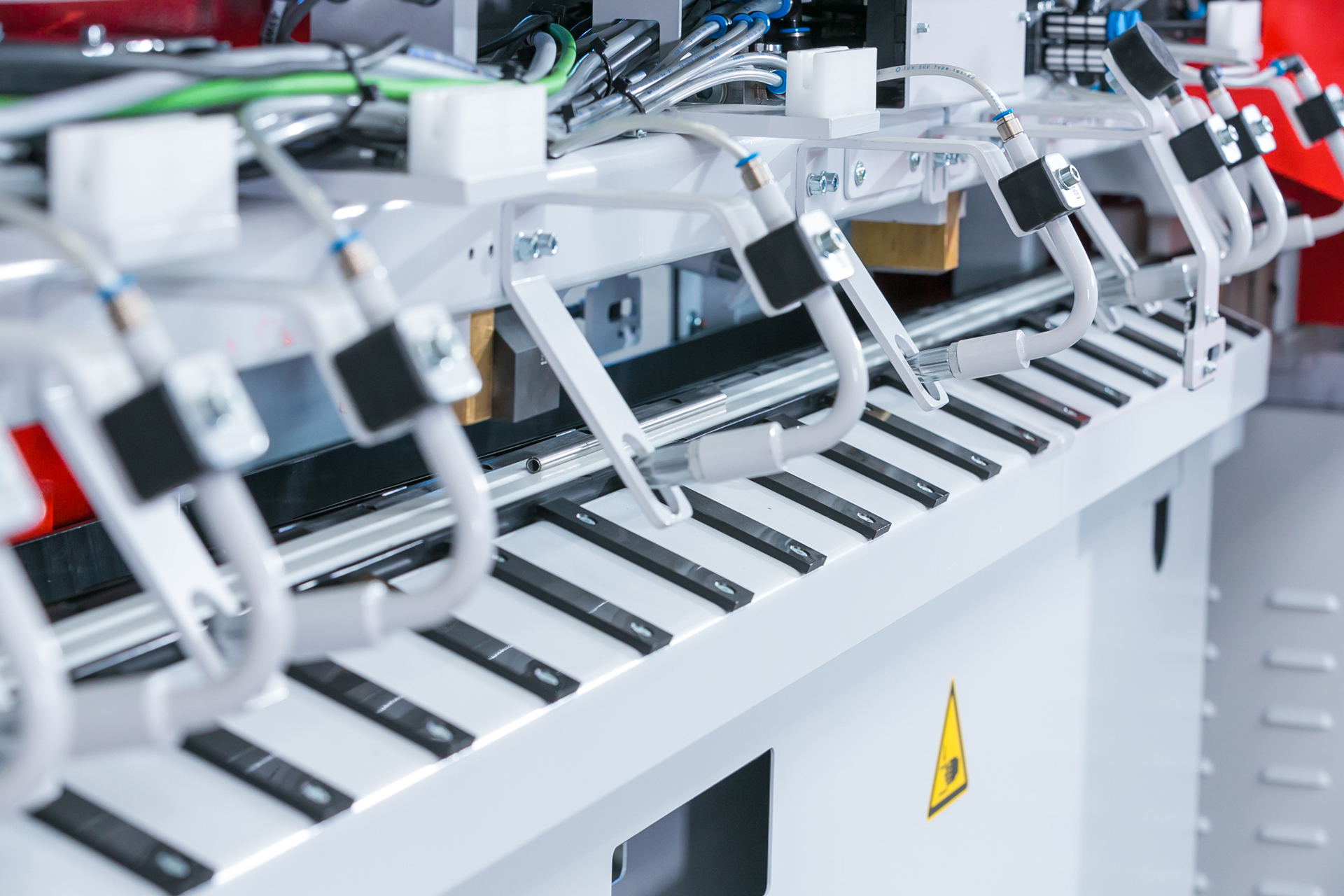

    Die Sortierung der abgeschnittenen Röhrchen kann mit verschiedenen Entnahmevorrichtungen erfolgen: Sie werden gruppiert und an vier oder acht Positionen entnommen. Falls erforderlich, kann jedes einzelne Röhrchen etikettiert werden, um sicherzustellen, dass das Röhrchen in jeder Phase des weiteren Prozesses korrekt identifiziert wird.

  • SMART CUTTING

    Unsere spezielle Software sorgt dafür, dass die Schneidemaschine fast ohne Ausschuss arbeitet.

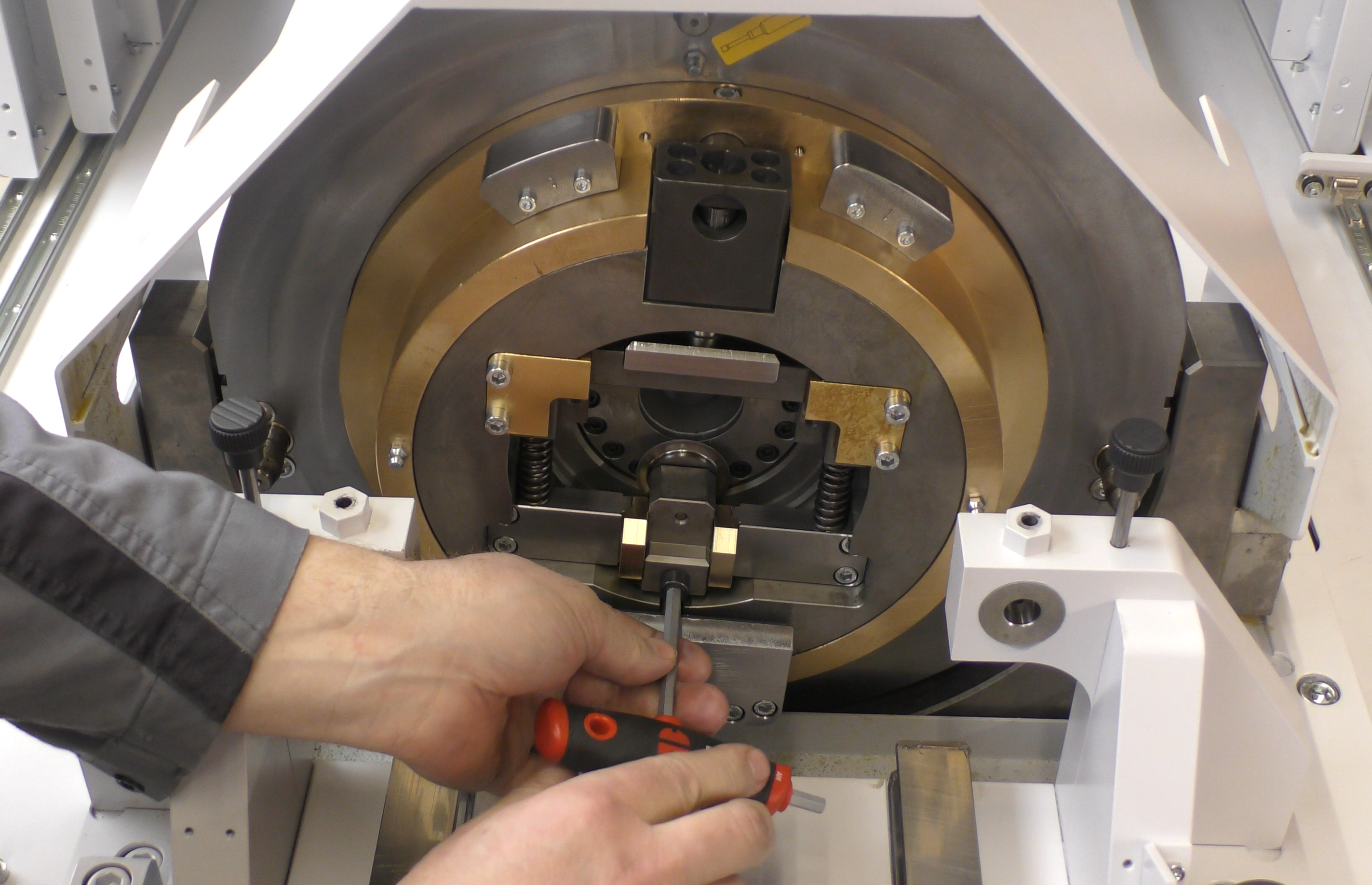

  • SCHNELLES AUSWECHSELN DER EINRICHTUNG

    Schneller und einfacher Werkzeugwechsel der Schneidwerkzeuge in weniger als 10 Minuten.

    Unsere Lösungen sind sofort einsatzbereit und bieten Prozesse ohne Unterbrechungen. Einfache Rüstvorgänge ermöglichen einen schnellen Wechsel des Rohrdurchmessers und eine nachhaltige Produktion. Das spart doppelt Zeit.

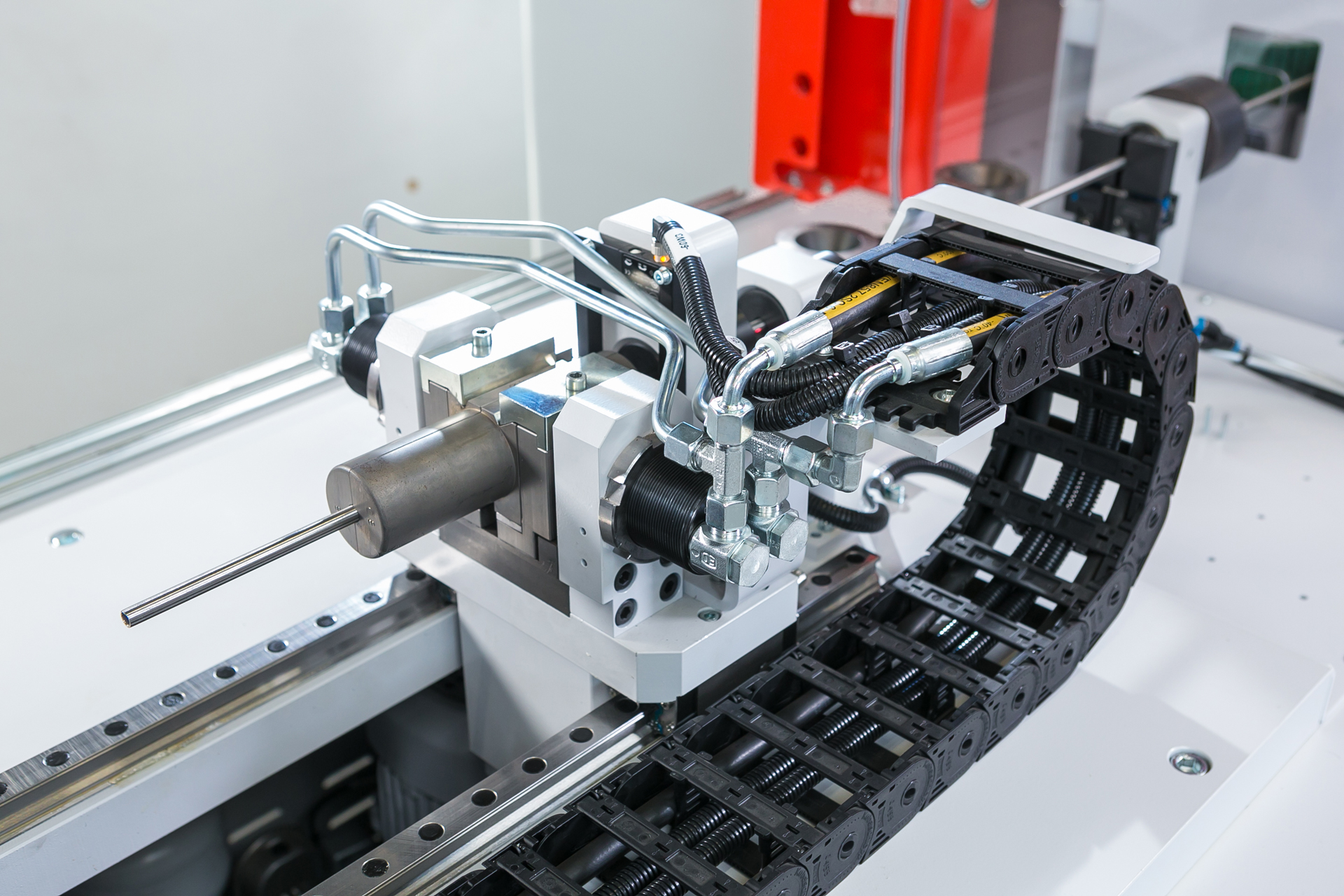

  • DAS ZUG- UND REISSVERFAHREN

    Da die Rohre beim Schneiden unter Spannung gezogen werden können, ist sichergestellt, dass sie an der Trennstelle nicht eingeschnürt oder verformt werden.

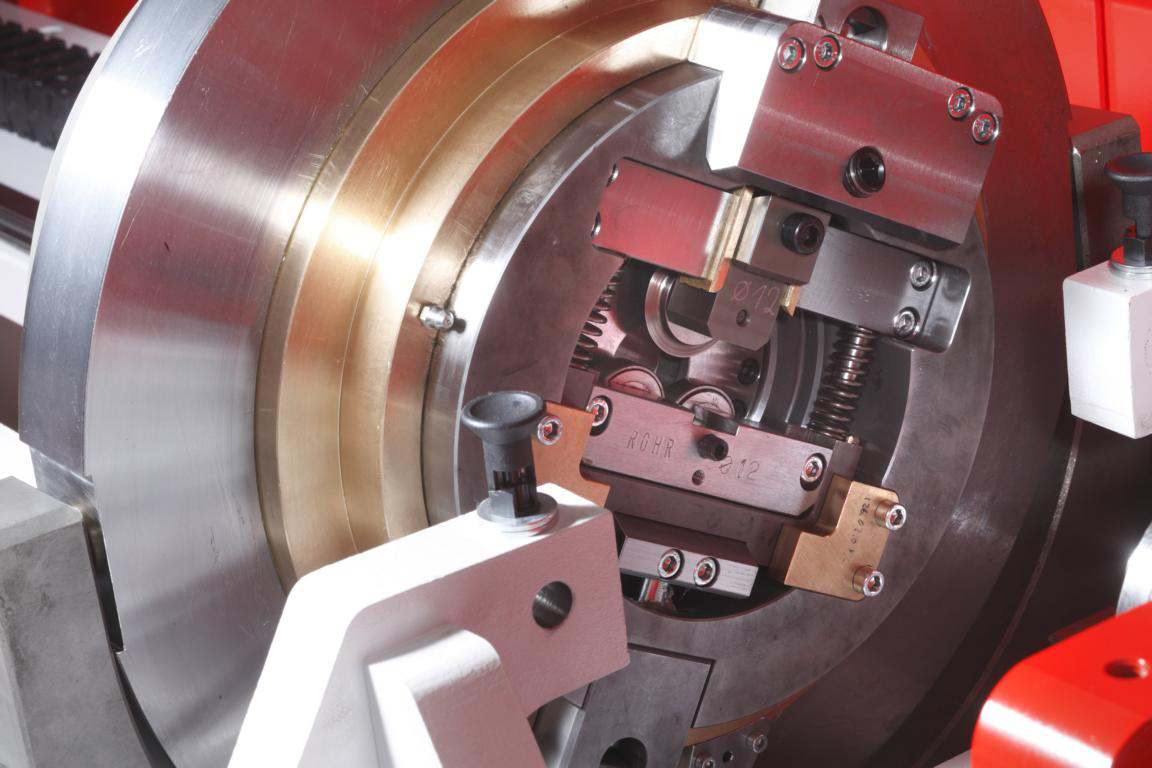

  • DAS MESSERSCHNEIDEVERFAHREN

    Diese spezielle Rohrschneidemaschine liefert scharfe Kanten und rechtwinklige Schnitte mit langlebigen rotierenden Messern

Images 1/0

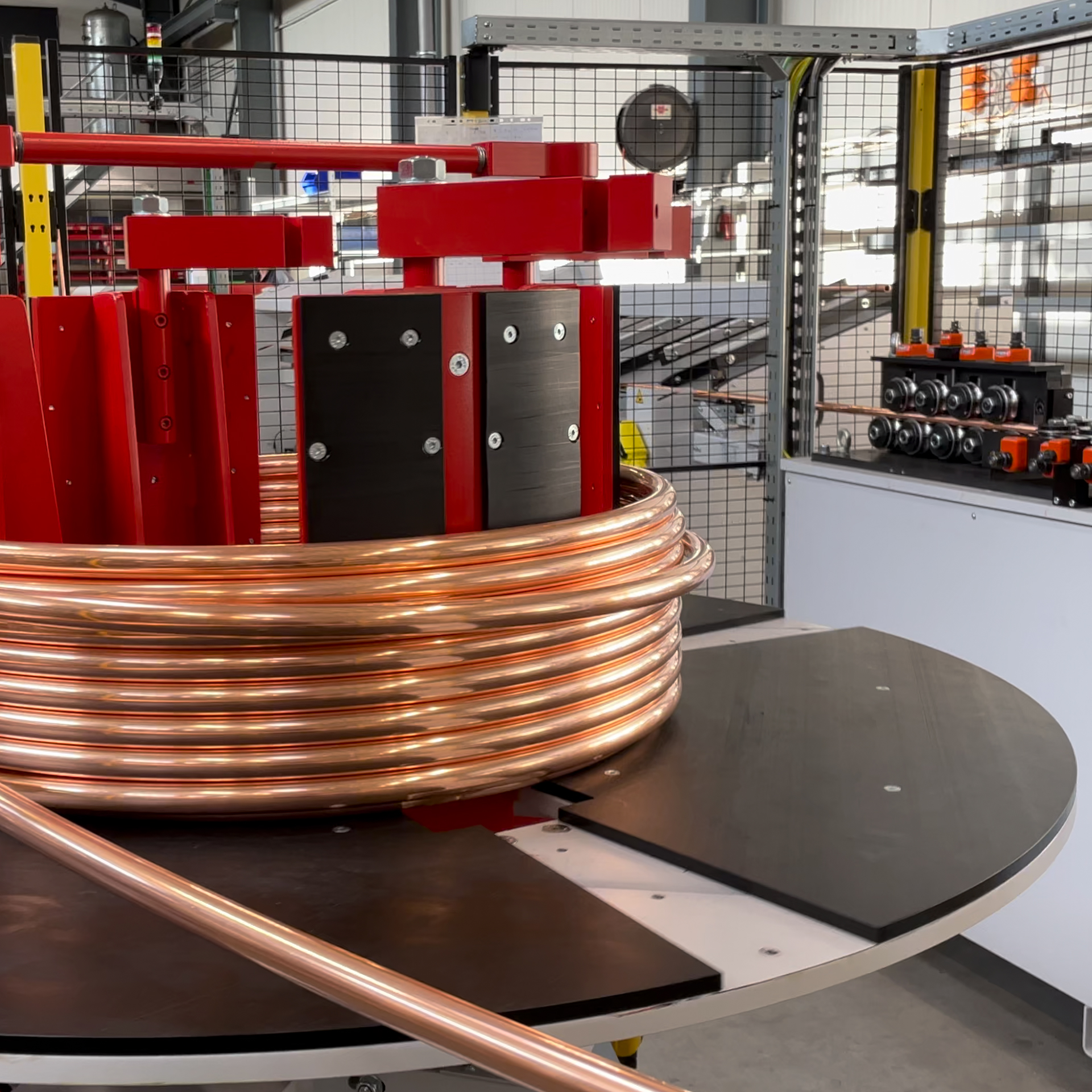

T CUT - HÄLT DEN ARBEITSABLAUF AM LAUFEN

Keine Ausfallzeiten durch das Laden vom Coil.

Bei der Verwendung von Rohren vom Coil gibt es keine Alternative zum spanlosen Schneiden, da die Rohre gerichtet werden müssen. Dieser Richtvorgang und der Transport des Rohres dienen als Längenpositionierung in der Schneidemaschine.

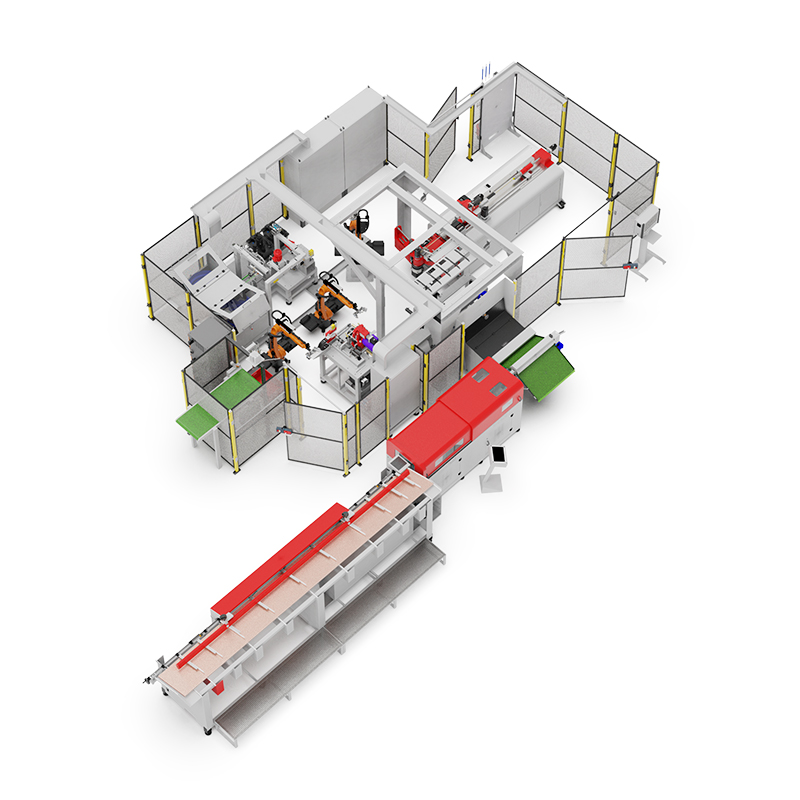

VORBEREITET FÜR DIE INTEGRATION IN PRODUKTIONSZELLEN

Ob als Stand-Alone-Maschine oder als Produktionszelle, die t cut-Maschinen zeichnen sich durch einfache Bedienung und präzise Ergebnisse aus!

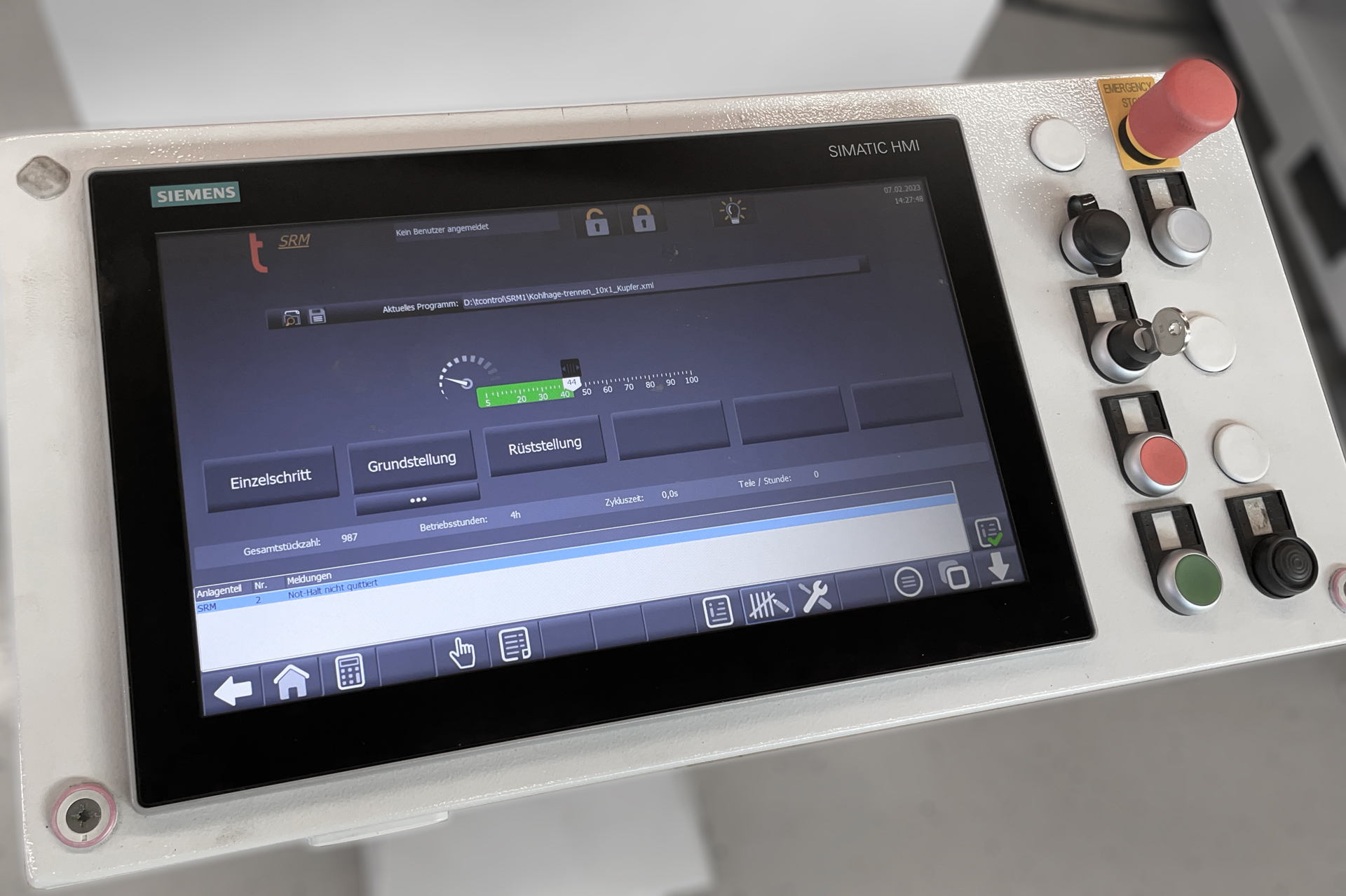

T CUT - SPEZIELLE SCHNITTSOFTWARE

Unsere Software sorgt dafür, dass unsere Rohrtrennanlagen fast ohne Ausschuss arbeiten. Das zahlt sich aus und erhöht Ihre Rendite.



Es ist möglich, mit diesen Maschinen automatisches Nesting anzuwenden. Das bedeutet, dass die Rohre mit einem Minimum an Abfall geschnitten werden, wenn der Maschine eine ausreichende Länge und Stückzahl zugeführt wird.



Die intelligenten Steuerungen können an das Netzwerk angeschlossen werden und sichern Ihre langfristige Investition in die Digitalisierung Ihrer Fertigung. Die kontinuierliche Prozessüberwachung gibt Ihnen große Genauigkeit und Vertrauen in Ihre Produktion.

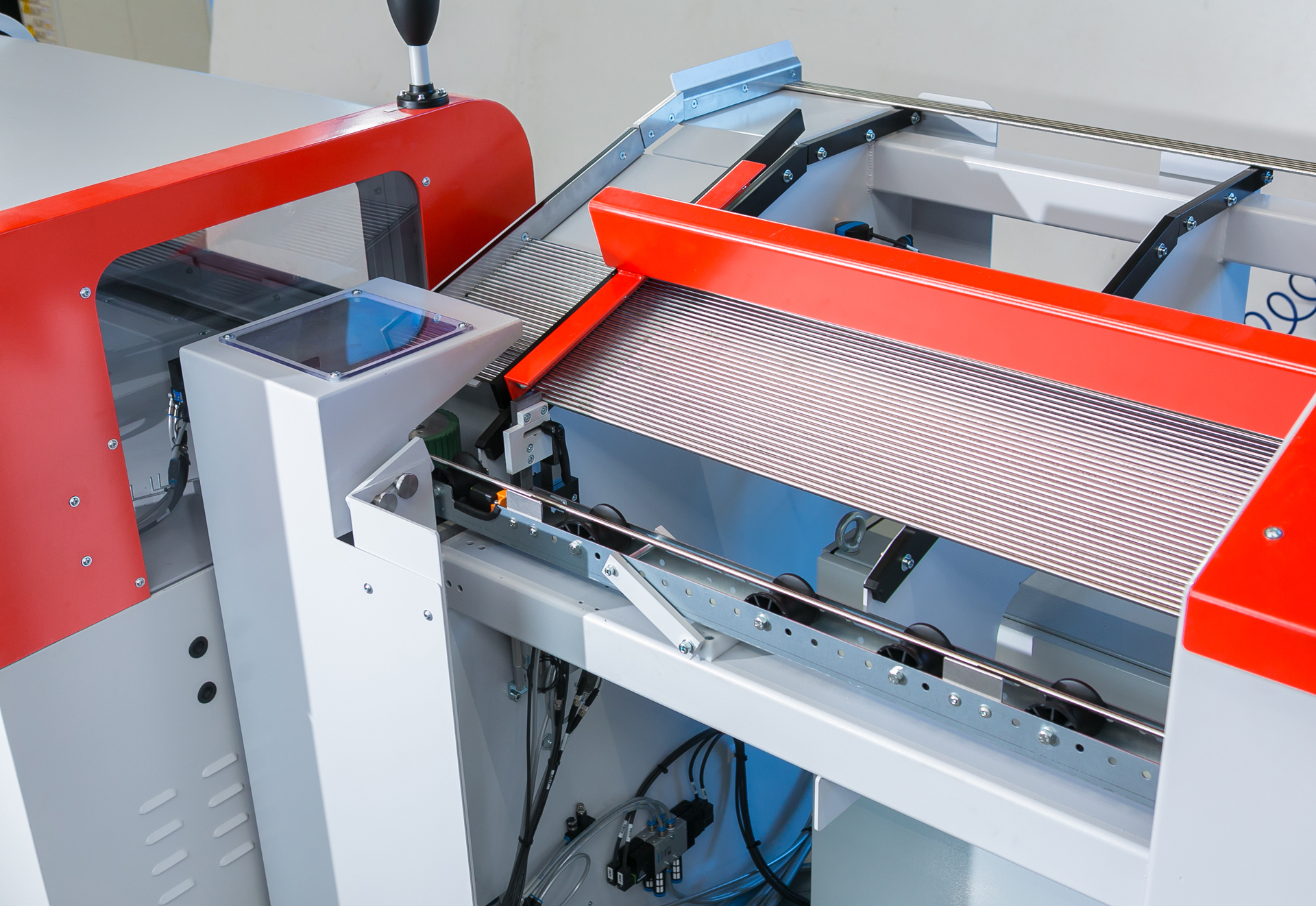

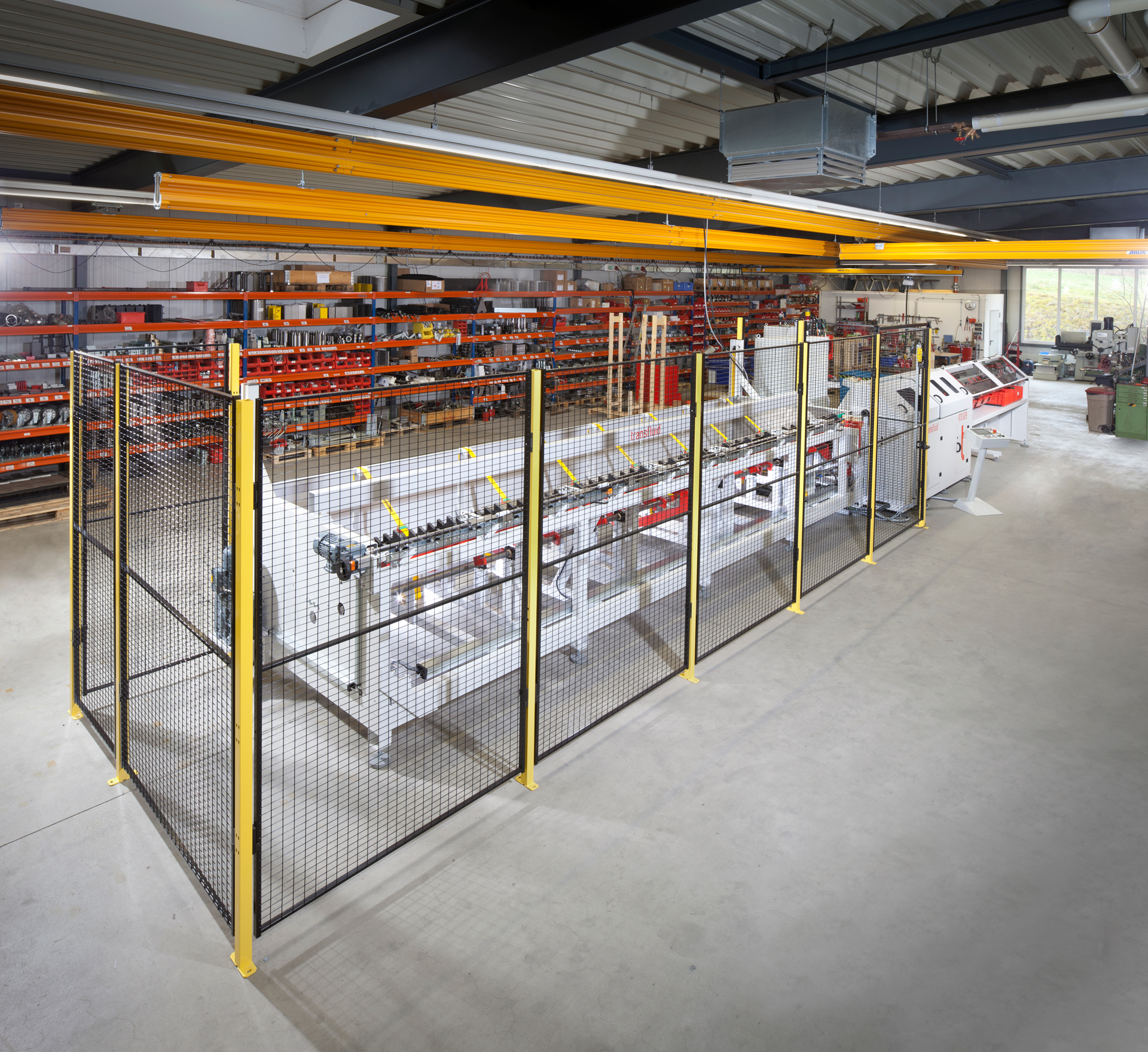

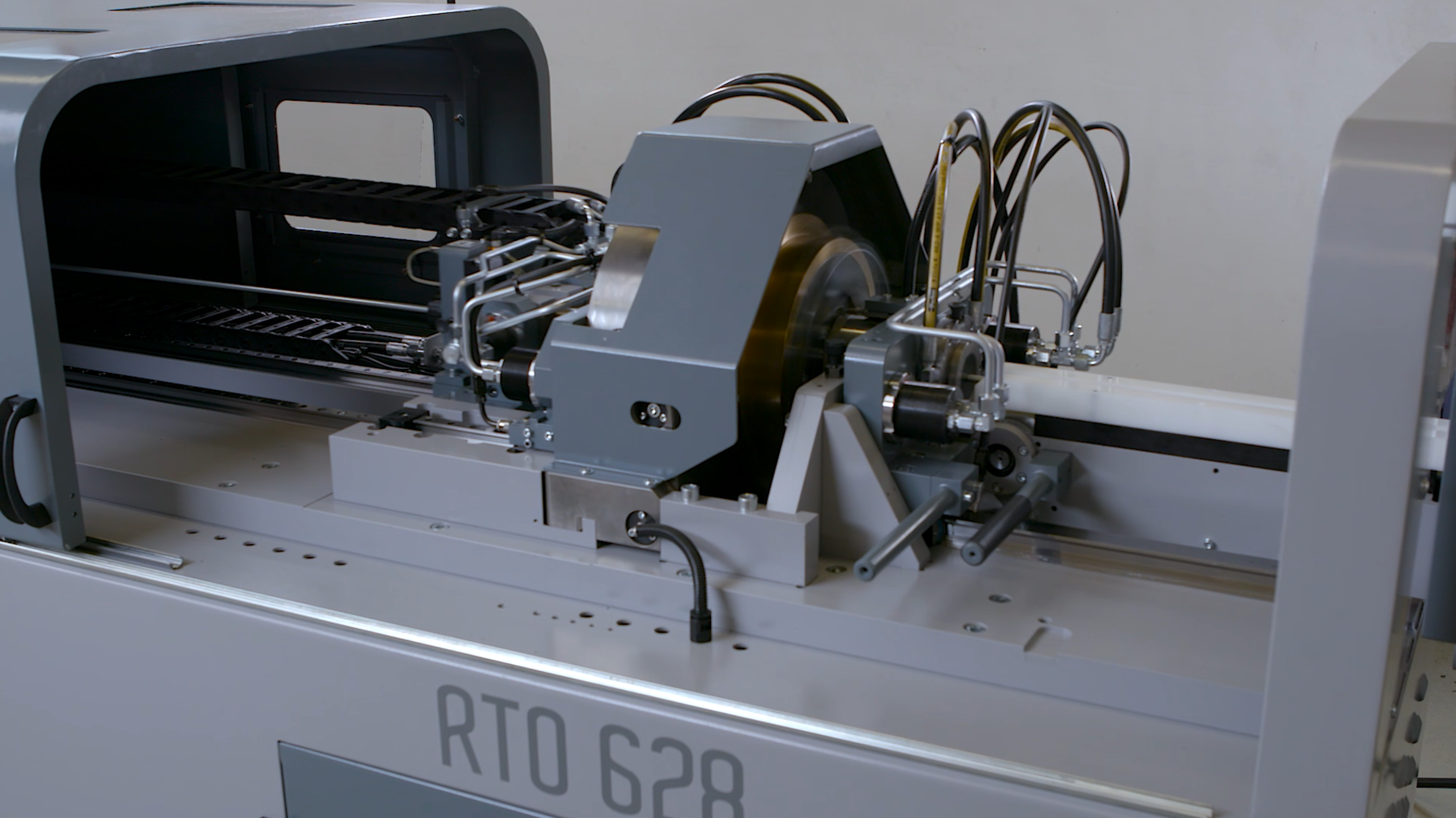

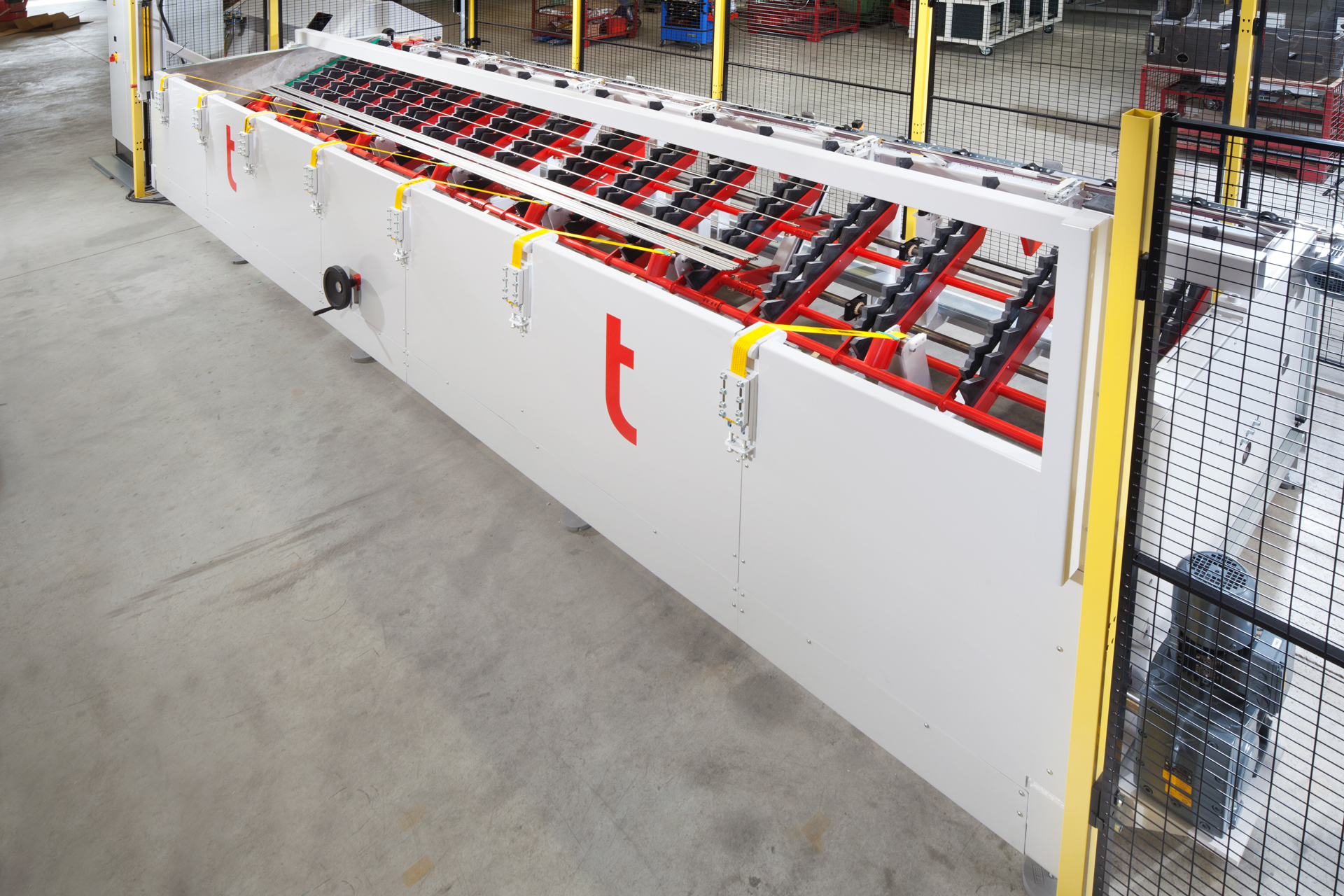

RTO 628 Beschickung

mit Förderbandbeschickung

Rohre mit einer Länge von 6 Metern werden der Schneidemaschine über ein Stufenband zugeführt. Nach dem Schneidevorgang können die verschiedenen Längen in unterschiedliche Behälter sortiert werden.

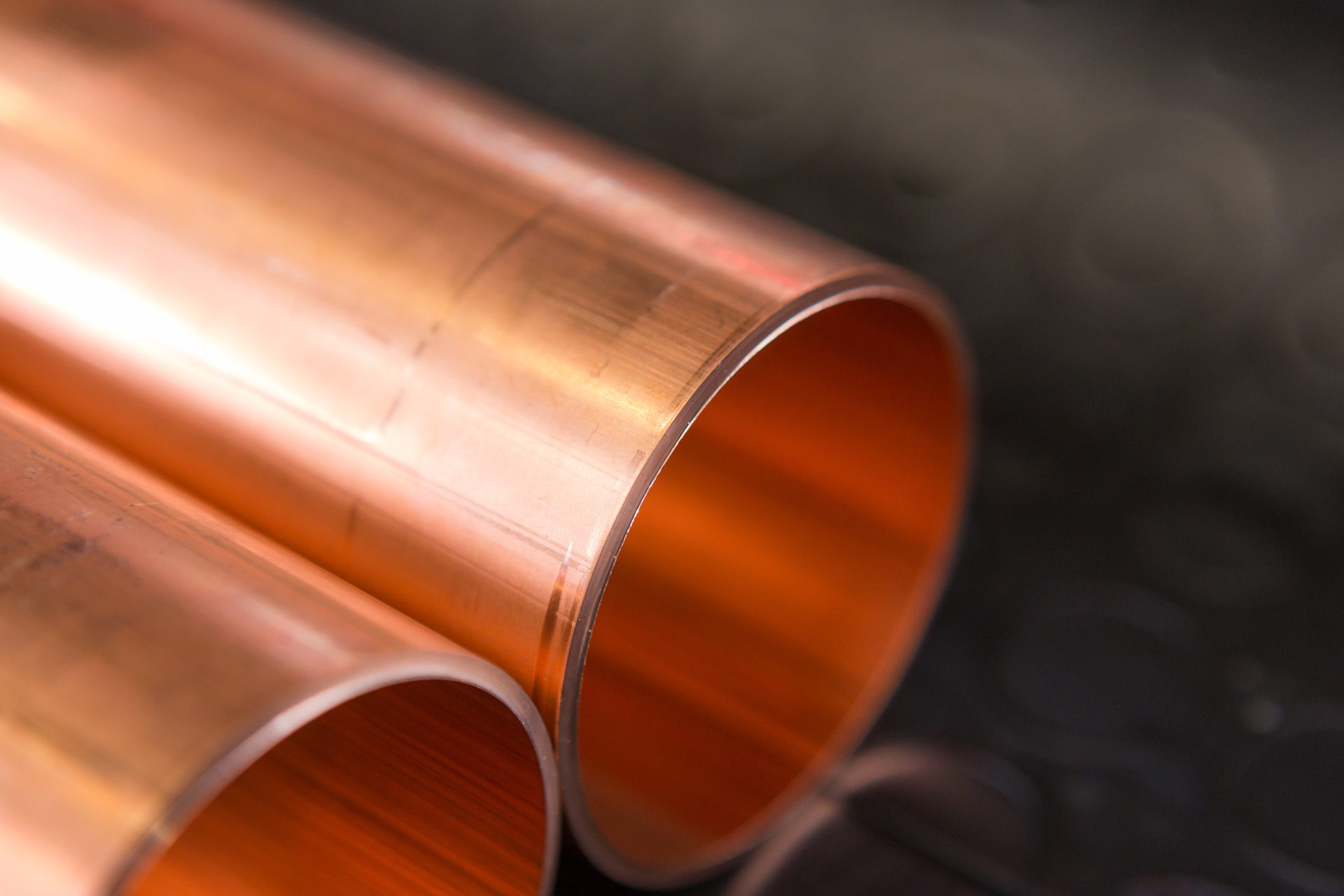

EINE ÜBERZEUGENDE OPTION FÜR SAUBERE SCHNEIDERGEBNISSE

Alle transfluid-Maschinen liefern höchste Schnittqualität und die Werkstücke können ohne weitere Arbeitsschritte weiterverarbeitet werden.
