t bend - Rollierende Umformmaschinen Typ SRM
Unser Multi-Tool - Alle Möglichkeiten in einer einzigen Maschine!

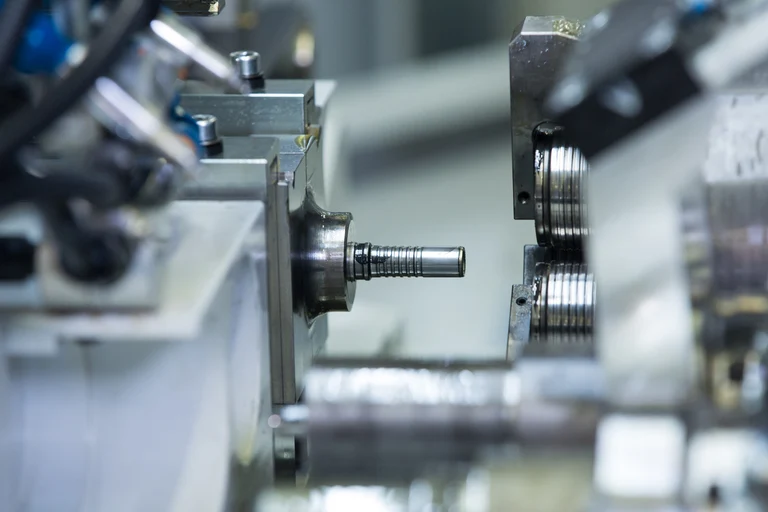

Umformen, Trennen, Nachbeschnitt und Gewinde rollen- Für extreme Umformgrade mit höchster Präzision
- Mehrere Bearbeitungsschritte in einem Zyklus möglich
- Hohe Bearbeitungsgeschwindigkeiten von bis zu 1500 U/min
- Geringer Energieverbrauch und höchste Präzision durch Servoantriebe
Flexibel werden in der Rohrendenumformung
Bestens geeignet für die Herstellung anspruchsvoller Konturen für Dichtelemente und zur Erzeugung extrem guter Oberflächen.
Die richtige Maschine für Ihre Aufgabe
Produkt Video
SRM Rollierende Umformmaschinen
| Rohrdurchmesser | 4–22 mm |
| Wandstärke max. | 1 mm |
| U/min | 300 - 1000 |
| Zykluszeit einstellbar (Sek.) | 4 - 10 |
| Arbeitslänge | max. 40 mm |
| Einspannlänge | 1,0 x D |
| Leistung (kW) | 4 |
| Gewicht (kg) | 1250 |
| L x B x H (mm) | 2000 x 900 x 2000 |
| Rohrdurchmesser | 5-65 mm |
| Wandstärke max. | 1,5 mm |
| U/min | 300 - 1000 |
| Zykluszeit einstellbar | 8 - 14 Sek. |
| Arbeitslänge | max. 40 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 8 kW |
| Gewicht | 1700 kg |
| L x B x H | 2000 x 900 x 2000 mm |
| Rohrdurchmesser | 40–127,3 mm |
| Wandstärke max. | 2 mm |
| U/min | 50 - 450 |
| Zykluszeit einstellbar | 8 - 14 Sek. |
| Arbeitslänge | max. 80 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 8 kW |
| Gewicht | 1700 kg |
| L x B x H | 2000 x 900 x 2000 mm |
| Rohrdurchmesser | 50 - 176 mm |
| Wandstärke max. | 3 mm |
| U/min | 80 - 280 |
| Zykluszeit einstellbar | 15 - 50 Sek. |
| Arbeitslänge | max. 100 mm |
| Einspannlänge | 1,0 x D |
| Leistung | 12 kW |
| Gewicht | 2200 kg |
| L x B x H | 2400 x 900 x 2200 mm |
Ihre Vorteile auf einen Blick
-

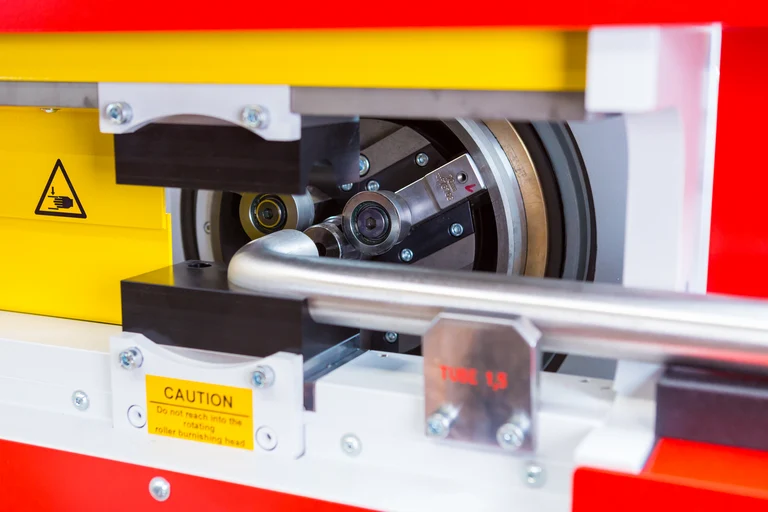

EXTREM KURZE EINSPANNLÄNGE
Die Einspannlänge ist abhängig von der Rohrgröße, ca. 1,0 x D. Dies gibt dem Anwender die Möglichkeit, die Rohre in gebogenem Zustand umzuformen.
-
SERVOELEKTRISCHE ANTRIEBE
Alle Antriebe sind servoelektrisch ausgelegt und werden bei Bedarf CNC-gesteuert.
-
UMFORMGRADE MIT HÖCHSTER PRÄZISION
Unsere rollierende Umformtechnik erweitert die Möglichkeiten der Umformung an Rohren mit minimalem Werkzeugaufwand.
-
EINFACHE STEUERUNG ÜBER TOUCHPANEL
Speicherkapazität für nahezu unbegrenzte Umformprogramme. Programme können über die Zeichnungsnummer gespeichert und aufgerufen werden. Anpassungen und Optimierungen des Umformprogramms sind während des Betriebs möglich, hierdurch wird die Einrichtzeit für komplizierte Umformungen verkürzt und Ausschuss beim Einrichten minimiert.
-
BEARBEITUNG DER AUßEN- ODER INNENOBERFLÄCHE

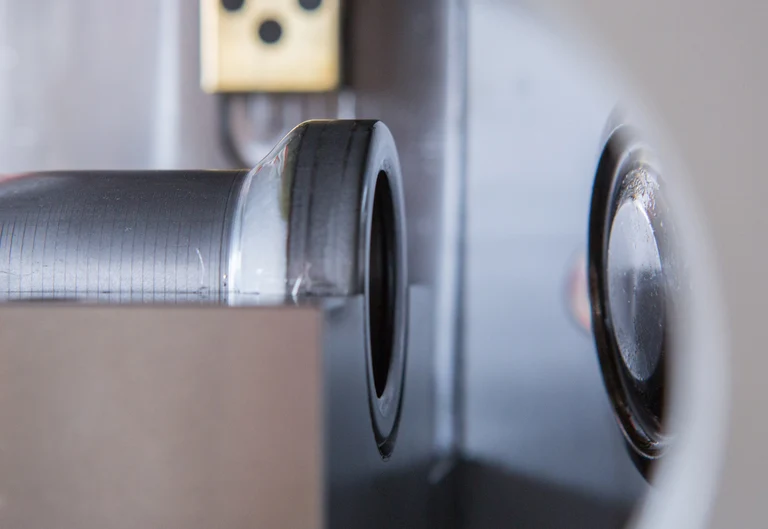

Zum Umformen von Rohrenden von außen nach innen oder von innen nach außen.
-
SPANLOSES TRENNEN

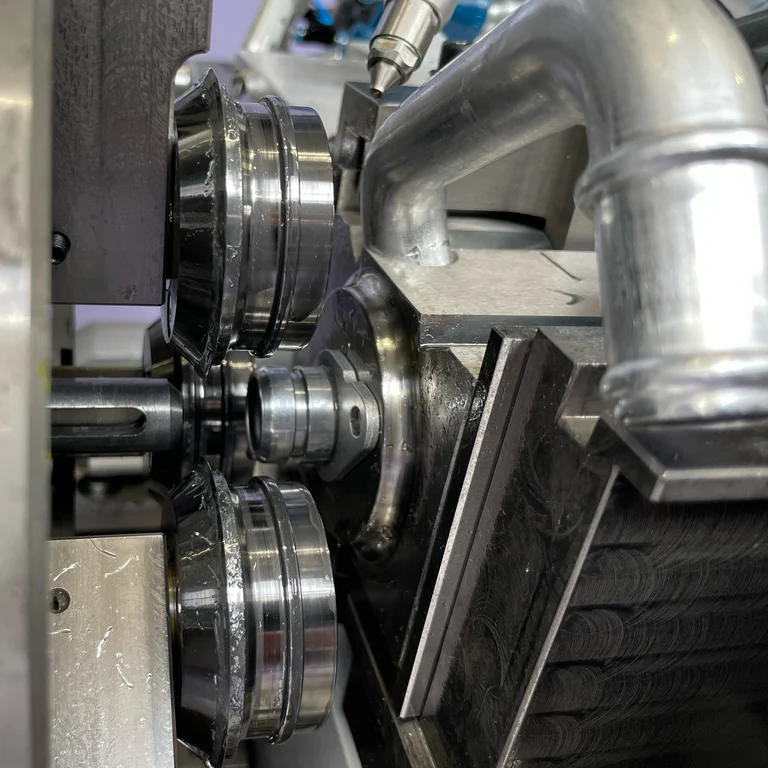

Spezielles Werkzeugkonzept zum Umformen und Trennen von Rohrenden in einem Arbeitsschritt, ohne Werkzeugwechsel.
VORBEREITET FÜR DIE INTEGRATION IN PRODUKTIONSZELLEN
Diese Baureihe überzeugt durch ihre besondere Stabilität und Leistungsfähigkeit. Einzelstücke und Kleinserien können mit diesem Maschinenkonzept äußerst wirtschaftlich produziert werden. Die Verwendung von hochwertigen Komponenten sichert die Langlebigkeit der Maschine.
EINFACHE STEUERUNG ÜBER TOUCHPANEL
Einstellung aller Parameter zentral in der Maschinensteuerung, kontrollierte Positionierung der Umformachse und der Anschlagposition.
Entscheidend für die exakte Bearbeitungszeit ist, welches Material verwendet wird und welche Formgebung realisiert werden soll. Die Maschine führt die Bearbeitung quasi automatisch durch, wenn es möglich ist, die Rohrgröße mit den notwendigen Prozessparametern abzurufen. Die Spannlängen für die Bearbeitung betragen im Einzelfall das 1 bis 1,5fache des Rohrdurchmessers.

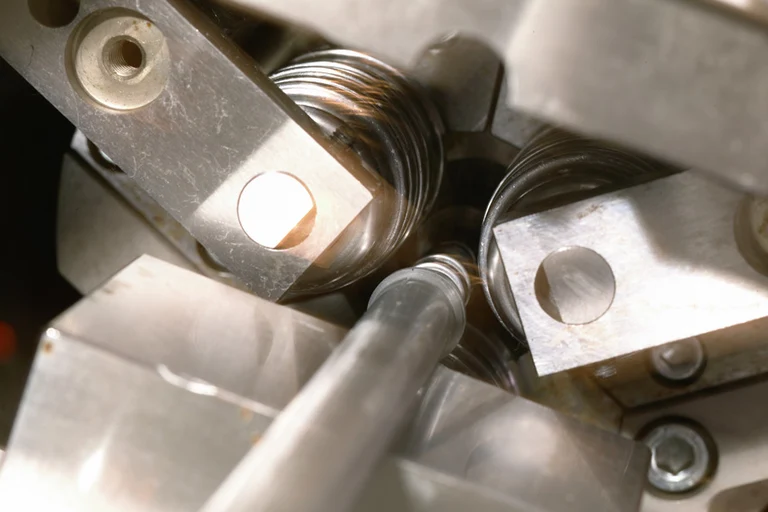

Unsere neue Maschinengeneration t form SRM reduziert die Rüstzeit beim Werkzeugwechsel und der Bediener kann die Maschine in wenigen Minuten einrichten.

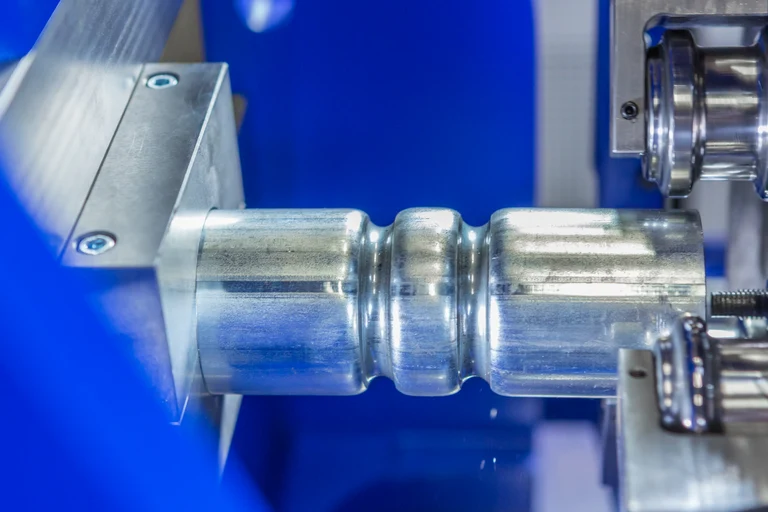

Die Lösung für jede Geometrie mit hervorragenden Dichtflächen
Abgestimmt auf Ihre individuellen Anforderungen und Bedürfnisse, schaffen wir mit unserem Know-how optimale Lösungen.
