t bend - Kompakte und mobile Dornbiegemaschinen
Kompakt, leistungsstark und komfortabel.

  • Mobile, fahrbare Maschine geeignet für Instandhaltung und Baustellenverrohrung
  • Einfacher, schneller und gut zugängiger Werkzeugwechsel über Stecksystem
  • Hydraulische Antriebe
  • Einfache Steuerung über ein Touchpanel
  • Manueller oder halbautomatischer Betrieb (mit SPS-Steuerung)

transfluid® t bend kompakt und mobil

Kompakt und leistungsstark. Unsere vollhydraulischen Dornbiegemaschinen bieten herausragende Bogenqualität bei einfachstem Handling:

mit SPS -Steuerung zur Vorwahl und Speicherung der Biegewinkel über Touch Panel.



Die Maschinen sind äußerst robust und einfach zu bedienen. Für die Verarbeitung von Rohren unterschiedlicher Länge steht eine Auswahl an Aufbauten zur Verfügung, mit einer Arbeitslänge von bis zu 6 m.



Als Zubehör sind eine integrierte Säge, eine Entgratungsvorrichtung, ein Bördelwerkzeug und ein Stauchwerkzeug mit Presspassung erhältlich.

Erkunden Sie unsere Maschine virtuell

Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.

Die richtige Maschine für Ihre Aufgabe

arrow-left
Images /
arrow-right

Kompakte und mobile Dornbiegemaschinen

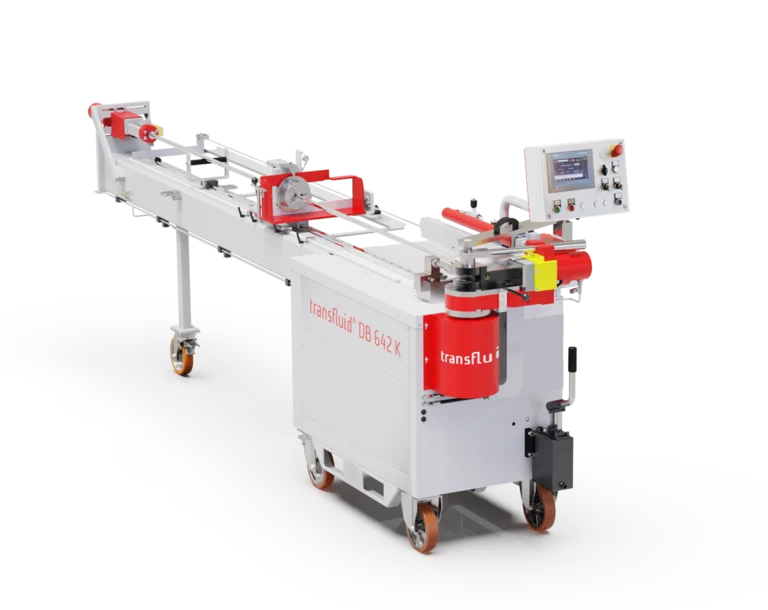

Typ: DB 642 K
file Download technische Daten

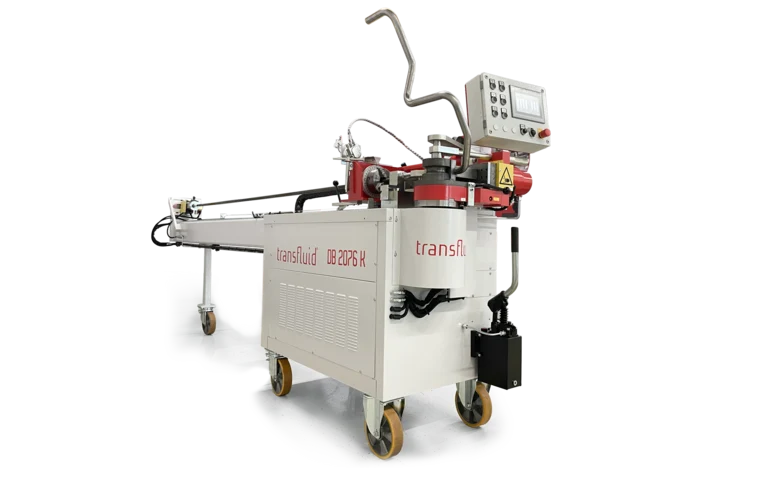

Typ: DB 2076 K
file Download technische Daten

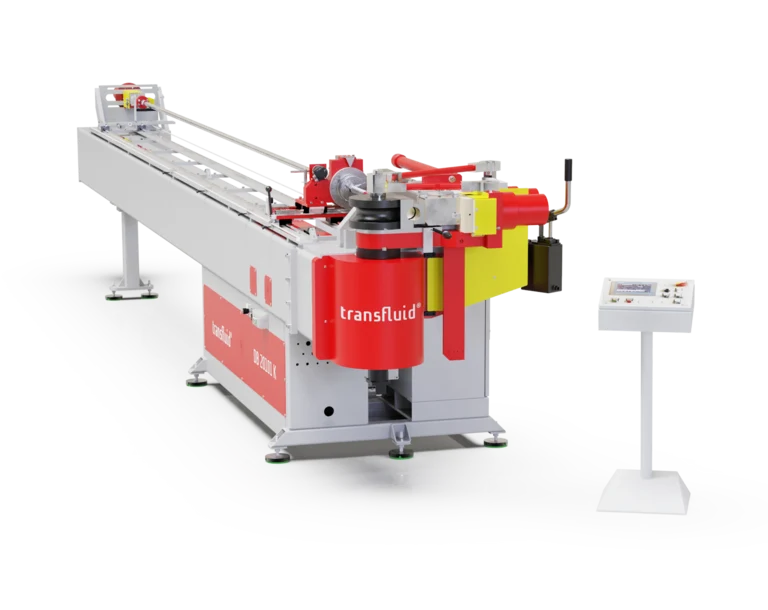

Typ: DB 20101 K
file Download technische Daten
Kapazität 6–42 mm
Max. Kapazität 42 x 5 mm (Baustahl)
42 x 3 mm (Edelstahl)
25 x 3,2 mm (Vierkantbaustahl)
Max. Radius 105 mm
Nutzbare Länge 1500 mm
3048 mm (standard)
4572 mm
6096 mm
Geschwindigkeit der Biegeachse 13 °/sec.
Länge 4380 mm
Breite 900 mm
Höhe 1550 mm
Gewicht 900 kg
Kapazität 6–76,1 mm
Max. Kapazität 76,1 x 3 mm (Baustahl)
76,1 x 2 mm (Edelstahl)
50 x 5 mm (Vierkantbaustahl)
Max. Radius 150 mm
Nutzbare Länge 1500 mm
3048 mm (standard)
4572 mm
6096 mm
Geschwindigkeit der Biegeachse 10 °/sec.
Länge 4450 mm
Breite 900 mm
Höhe 1580 mm
Gewicht 1250 kg
Kapazität 6-101,6 mm
Max. Kapazität 101,6 x 3,5 mm (Baustahl)
101,6 x 2 mm (Edelstahl)
80 x 4 mm (Vierkantbaustahl)
Max. Radius 300 mm
Nutzbare Länge 3048 mm (standard)
4572 mm
6096 mm
Geschwindigkeit der Biegeachse 11,5 °/sec.
Länge 5000 mm
Breite 1400 mm
Höhe 1500 mm
Gewicht 3700 kg

Ihre Vorteile auf einen Blick

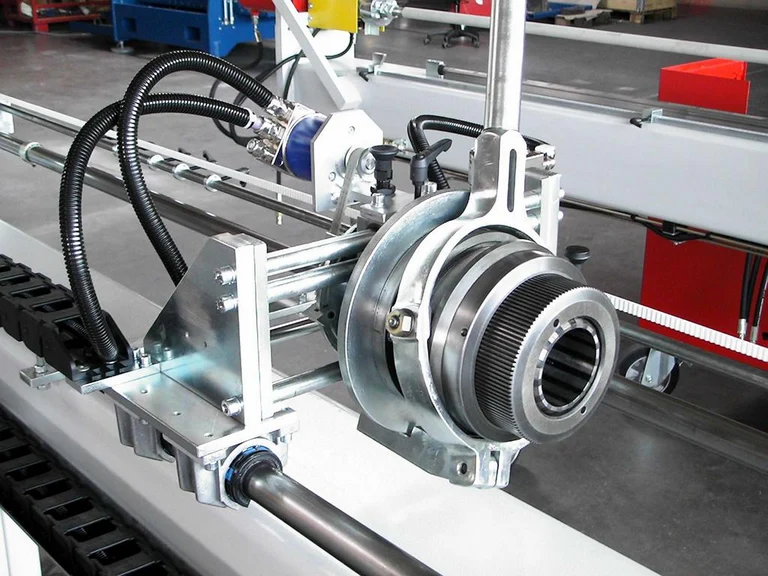

  • VERDREHWINKELEINHEIT

    Für 360° Verdrehung über Skala, mit 4 einstellbaren Anschlägen

    Mit Spannfutter für alle Abmessungen bis zu 101,6 mm

    Inklusive Längenanschlagvorrichtung mit Skala und 4 einstellbaren Anschlägen

    Nutzbare Länge 6 m

  • SCHNELLSPANNFUTTER

    Zur Aufnahme einzelner Spannzangen (optional)

  • ENTGRATUNGSMASCHINE

    Der Trennschnitt wird direkt nach der letzten Biegung durchgeführt. Ein weiteres Nachschneiden ist nicht erforderlich.

    Kapazität:

    Für Rohre von 6 - 42 mm ø

    Maschinenausstattung/Grundzubehör:

    Entgratungswerkzeuge

    Werkzeuge nachschärf- und nachstellbar

    Innenentgrater mit drei HSS-Schneiden

    Außenentgratungswerkzeug mit einer HSS-Schneide

  • Vorsatzgerät für Schneidringvormontage & Bördelung

    Für Rohre von 6 - 42 mm ø

    Zum Vormontieren von Einzel- und Mehrschneidringen nach DIN 2353

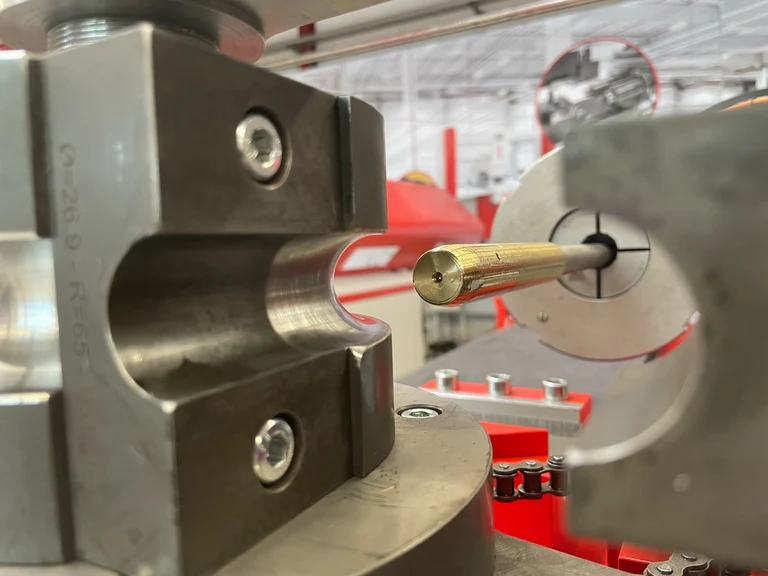

  • BIEGEDORNE

    Biegedorne in verschiedenen Konturen oder Materialien.

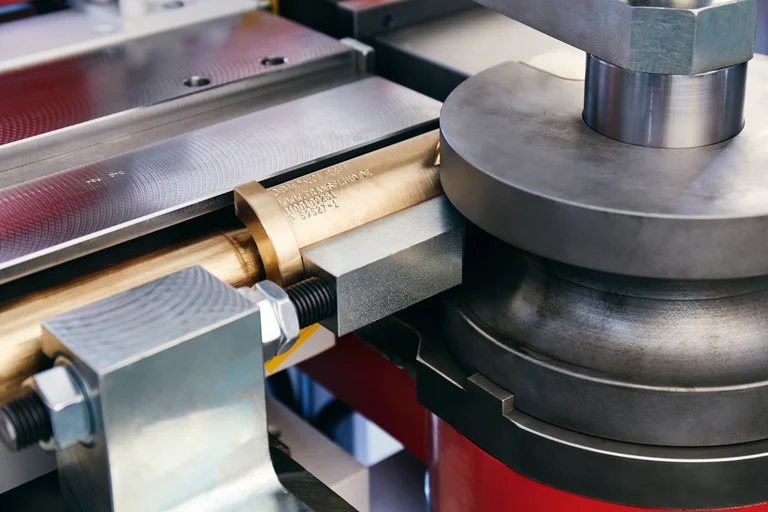

  • Faltenglätter

    Verhindert die Verformung in Form von Falten, die auftritt, wenn das Material seine Elastizitätsgrenze überschreitet und sich in der Kurve setzt.

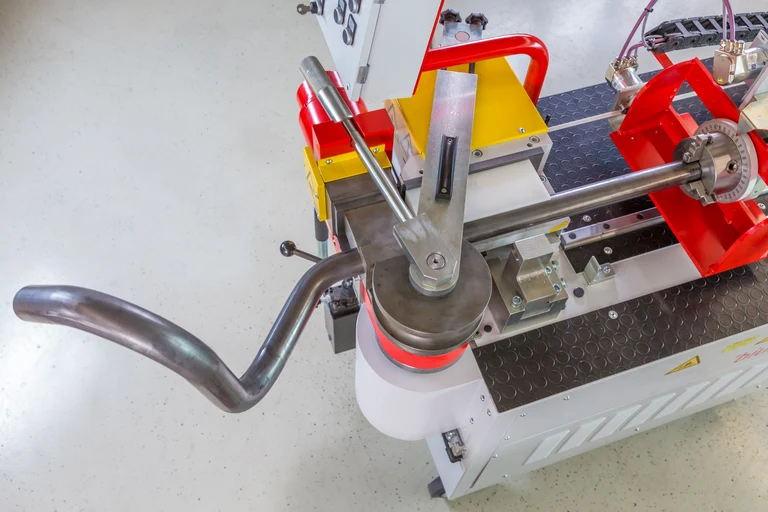

  • Zeit- und kostensparend

    Schnelle Rüstzeiten durch Schwenkbrücke, gesteckte Werkzeuge und Bajonettverschluss für das Spannzangenfutter.

Images 1/0

Präsentation: Transfluid 2076 K Dornbiegemaschine

Wir könnten es nicht besser erklären. Bruce Van Sant, Eigentümer von TrickTools und Bruder unseres Vizepräsidenten Craig Van Sant, erklärt ausführlich unsere mobilen, hydraulisch betriebenen Biegemaschinen der K-Serie.



Bei der Konstruktion der Transfluid-Maschinen der K-Serie standen Einfachheit und Benutzerfreundlichkeit im Vordergrund. Diese mobilen Dornbiegemaschinen bieten hydraulische Kraft mit digitaler Genauigkeit. Mit einer Kapazität von bis zu 76,1 mm, Biegeradien von bis zu 1,5 x Durchmesser in der Standardkonfiguration und einer Toleranz von +/- 0,1 Grad sind diese Maschinen ebenso vielseitig wie wirtschaftlich.

Stabil, flexibel und wirtschaftlich.

Diese Baureihe überzeugt durch ihre besondere Stabilität und Leistungsfähigkeit. Einzelstücke und Kleinserien können mit diesem Maschinenkonzept äußerst wirtschaftlich produziert werden. Der Einsatz von hochwertigen Komponenten sichert die Langlebigkeit der Maschine.
