t bend - Dornbiegemaschinen
Rechts/Links Biegen mit CNC-Steuerung
Hightech-Biegefreiheit ohne jede Einschränkung- Industrie 4.0 / t Projekt
- Präzise, leistungsstark und schnell
- Langlebig, auch im Mehrschichtbetrieb

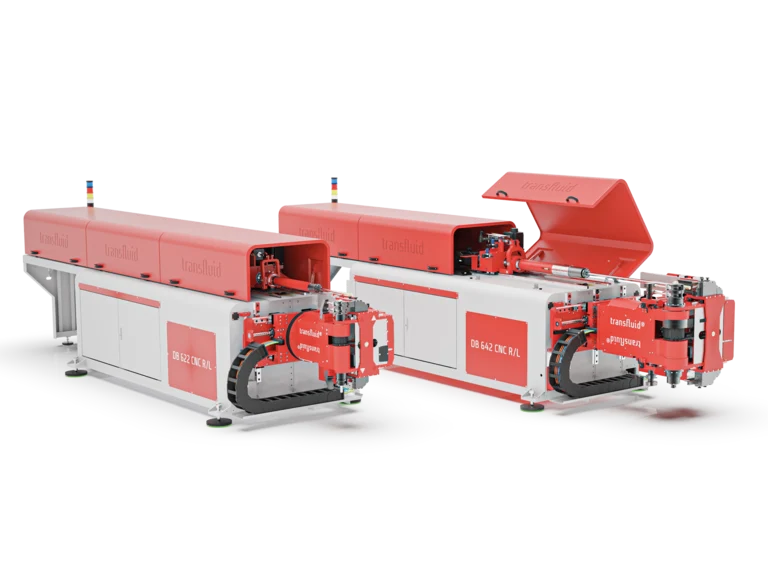

transfluid® t bend DB CNC-R/L
WIRTSCHAFTLICHE - AUTOMATISIERTE - PROZESSE
Mit unseren rechts-/ linksdrehenden Biegemaschinen werden die komplexesten Biegungen mit großer Genauigkeit Realität.
Der Biegekopf unserer vollelektrischen CNC-R/L-Baureihe kann horizontal und vertikal positioniert werden, inklusive 360°-Drehachse für einen Wechsel der Biegerichtung (rechts oder links).
Für mehr Effizienz. Die elektrischen Achsen können synchron programmiert werden, um optimale Zykluszeiten zu erreichen. Die Werkzeuge für das Biegen auf mehreren Ebenen mit automatischem Werkzeugwechsel ermöglichen es, verschiedene Radien und komplexeste Geometrien an Rohren zu realisieren.
Durch unsere robuste Maschinenkonstruktion sind unsere Kunden auf eine jahrzehntelange Beanspruchung eingestellt. Diese Maschine wird mit einer einfach zu bedienenden Siemens CNC-Steuerung geliefert, die ein intuitives Programm in einem vernetzungsfähigen Windows-Betriebssystem verwendet.
Erkunden Sie unsere Maschine virtuell
Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.
Die richtige Maschine für Ihre Aufgabe
Produkt Video
3D Produktrundgang
Dornbiegemaschinen rechts/links-biegend mit CNC-Steuerung
Download technische Daten| Kapazitäten | 4 - 22 mm |
| Max. Kapazität | 22 x 2 mm (Stahl) 22 x 1,5 mm (Edelstahl) |
| Max. Radius | 66 mm |
| Nutzlängen | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 300 °/sec. |
| Kapazität | 4-30 mm |
| Max. Kapazität | 30 x 2 mm (Stahl) 30 x 1,5 mm (Edelstahl) |
| Max. Radius | 90 mm |
| Nutzlängen | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 275 °/sec. |
| Kapazität | 6-42 mm |
| Max. Kapazität | 42 x 3 mm (Stahl) 42 x 1,5 mm (Edelstahl) |
| Max. Radius | 90 mm |
| Nutzlängen | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 180 °/sec. |
| Kapazität | 6-70 mm |
| Max. Kapazität | 60,3 x 3,9 mm (Stahl) 70 x 2 mm (Stahl)* 60,3 x 2,7 mm (Edelstahl) |
| Max. Radius | 90 mm |
| Nutzlängen | 3048 mm (standard) 4572 mm 6096 mm (special) |
| Geschwindigkeit Biegeachse | 100 °/sec. |
Ihre Vorteile auf einen Blick
-

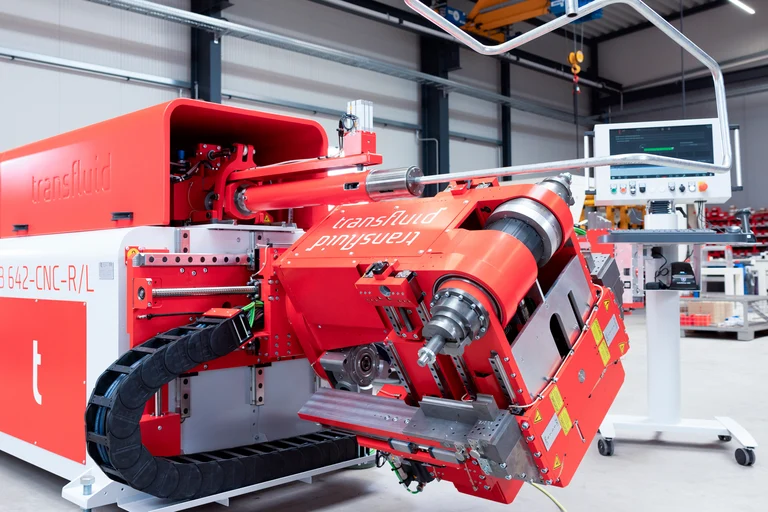

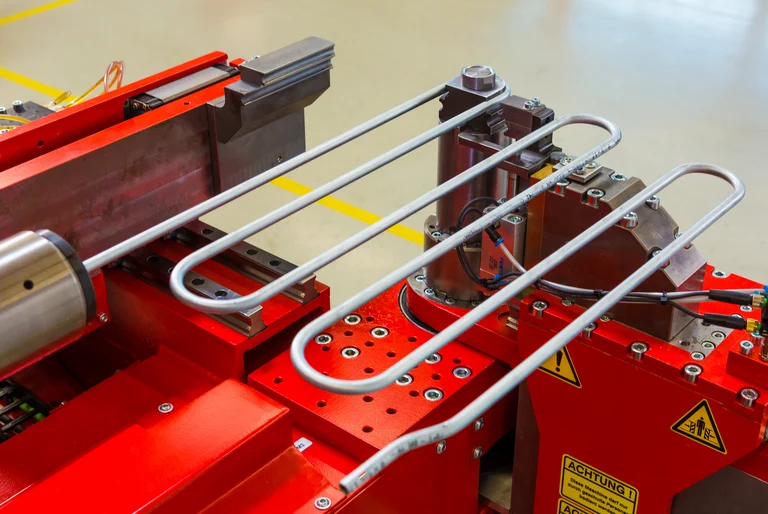

DER 360°-BIEGEKOPF
Der Biegekopf unserer vollelektrischen CNC-Baureihe R/L kann horizontal und vertikal positioniert werden, inklusive 360°-Drehachse für einen Wechsel der Biegerichtung (rechts oder links).
-

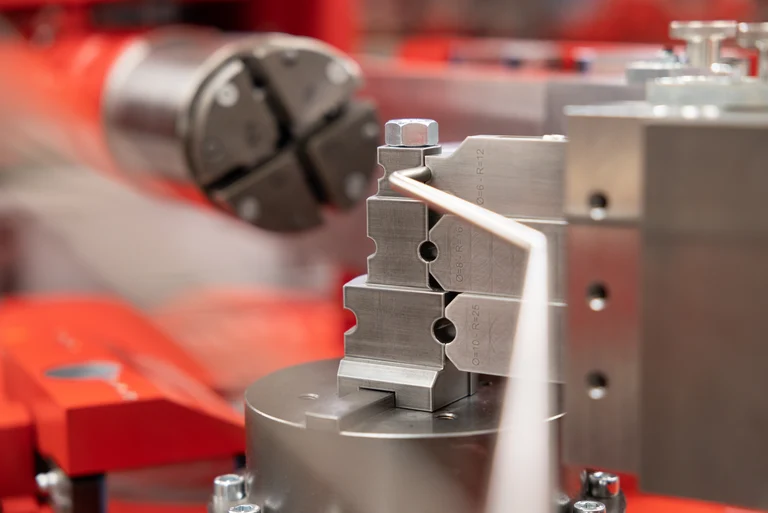

MEHRSTUFIGES BIEGEN

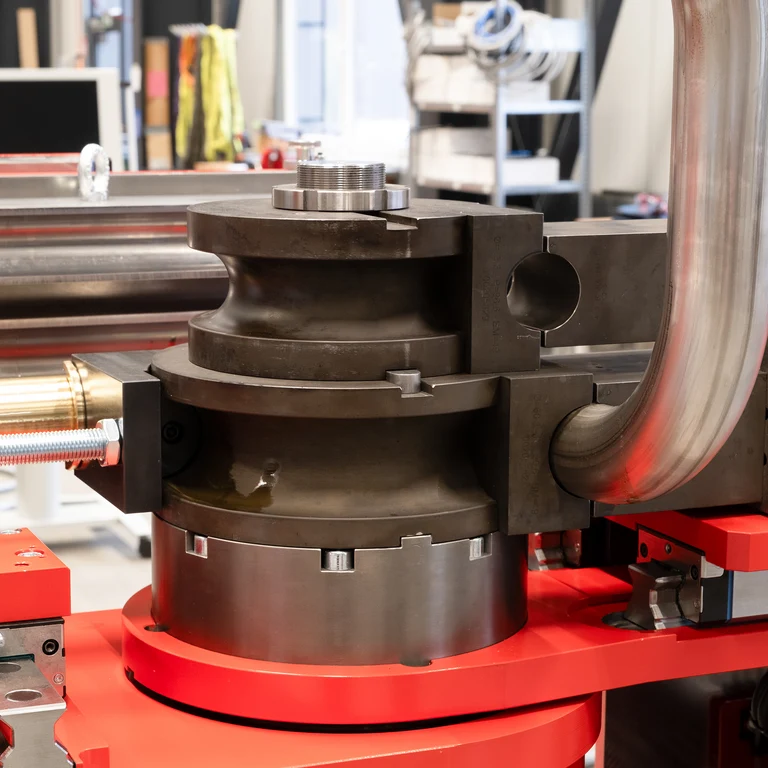

Jeder Biegekopf kann mit mindestens zwei Werkzeugsätzen bestückt werden, z.B. mit unterschiedlichen Biegeradien oder Formklemmen, max. Wechselhöhe bei Standardmaschine ist 60 mm.

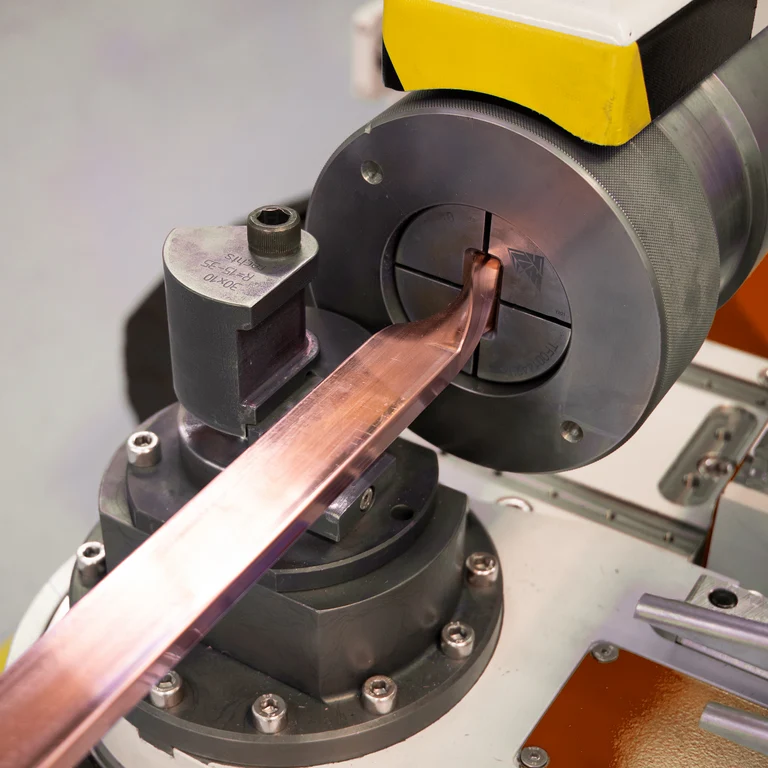

Biegewerkzeuge für Rohre mit bereits geformten Rohrenden.
-

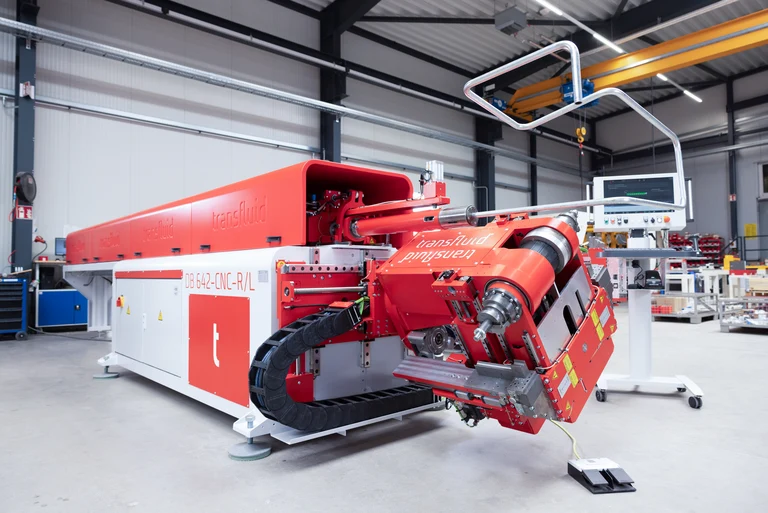

FREIE BIEGERICHTUNG
Positionierung des Biegekopfes über kombinierte Diagonal- und Drehachse, Rechts- und Linksbiegen in einem Arbeitsgang.
-

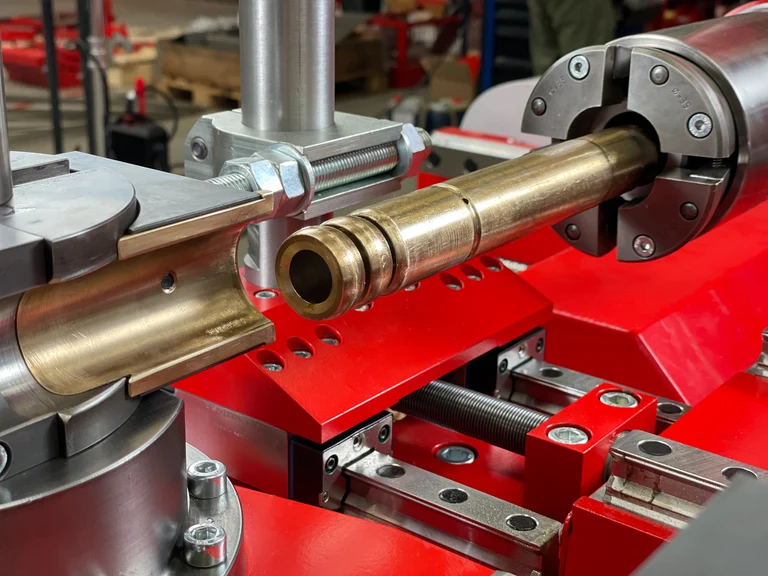

BIEGEDORNE
Biegedorne in verschiedenen Konturen oder Materialien.
-

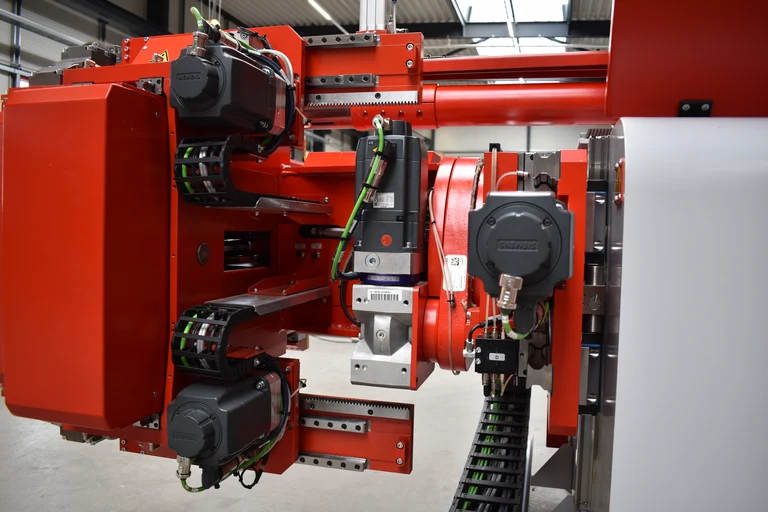

VOLLSTÄNDIG ELEKTRISCH
100% elektrischer Antrieb für alle 11 Achsen. Im Vergleich zu hydraulischen Maschinen kann eine Energieeinsparung von bis zu 50% erzielt werden.
-
STEUERUNGSEINHEIT
Die Steuereinheit ist mit hochwertigen elektronischen Bauteilen von führenden Anbietern ausgestattet. Dies gewährleistet eine lange Lebensdauer und eine zuverlässige Ersatzteilversorgung über einen langen Zeitraum.
-

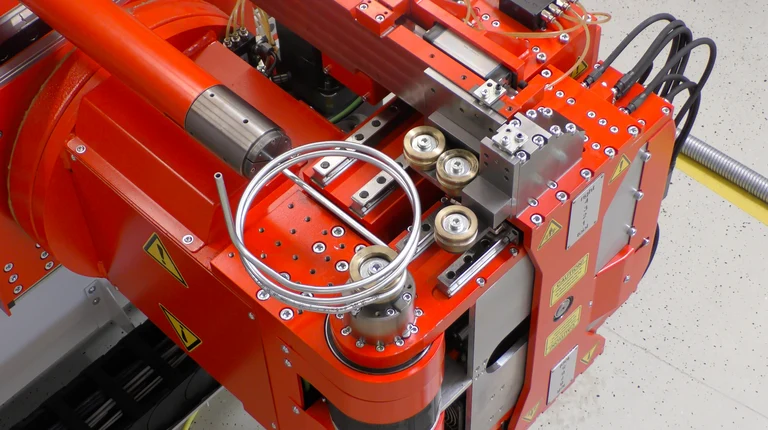

NACHDRÜCKVORRICHTUNG & PUSH BENDING
Die Verdrehwinkeleinheit kann mit einem leistungsstarken Motor zur Nachdrück-/Freiformfunktion ausgestattet. Besonders beim Biegen von dünnwandigen Materialien und sehr kleinen Biegeradien kann mit dieser Funktion die Biegequalität verbessert und die Wandausdünnung reduziert werden.
Für das Push Bending großer Radien sind spezielle Werkzeuge erhältlich.
Produktionsmuster
KOSTENGÜNSTIGE MATERIALBESCHICKUNG
Für alle Maschinen bieten wir je nach Material, Rohrdurchmesser und Rohrlänge eine Vielzahl von Beladesystemen an. Auch bereits umgeformte Rohre mit zusätzlichen Komponenten können problemlos beladen werden. Beim Einlegen des Rohres in die Produktionszelle ist die richtige Ausrichtung sehr wichtig. Externe Werkstücke, wie z.B. Muttern, Flansche, Stützhülsen, können dem System kontrolliert zugeführt und in die nachfolgenden Bearbeitungsschritte einbezogen werden. Eine große Vielfalt an Ladevolumen ist möglich.
Leistungsstarke Software
Mit der Rohrbiegesoftware t-project und den Upload-Funktionen gelangen Sie direkt vom CAD zum Rohrbieger. Die virtuelle Biegesimulation ermittelt exakte Biegezeiten und Schnittlängen und prüft Rohrgeometrien im Vorfeld auf Machbarkeit. Rohrdaten und Biegeergebnisse werden exakt dokumentiert und sind anschließend zu 100% reproduzierbar. Einfache Programmierung vom Schreibtisch aus, schnelle Kalkulation neuer Projekte, Kollisionsprüfung vor Inbetriebnahme der Maschine und direkter Upload der Rohrbiegefolge in die Rohrbiegemaschine.
Katalog Download
transfluid® bietet das komplette Paket für die Bearbeitung von Rohren.
Laden Sie unseren neuen Katalog herunter.
