t bend - Dornbiegemaschinen
mit Servo-Elektromotoren für mehr Effizienz.



  • Hightech-Biegefreiheit ohne Einschränkungen
  • Industrie 4.0 / t project
  • Präzise, leistungsstark und schnell
  • Langlebig, auch im Mehrschichtbetrieb

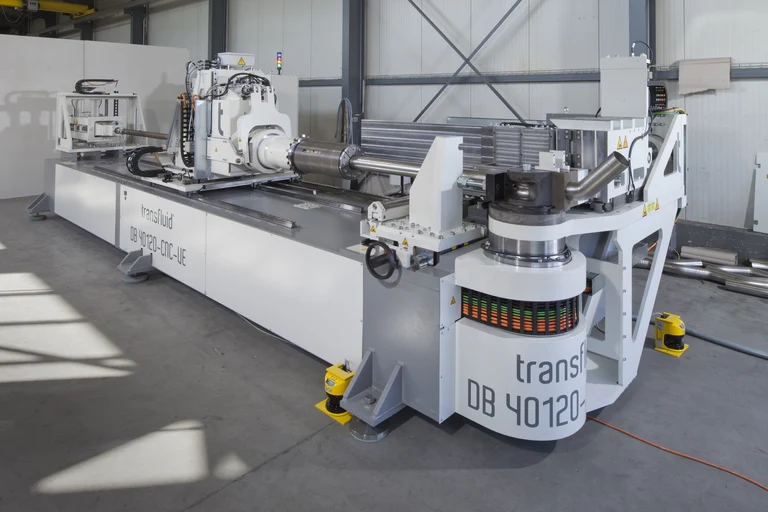

transfluid® t bend - DB CNC-VE

Vollelektrische CNC-Dornbiegemaschinen.



Maschinen aus der DB CNC-VE-Baureihe sind absolute Kraftpakete. Sie können runde, ovale, quadratische, rechteckige und andere spezielle Profilformen biegen. Darüber hinaus sind sie für ihre herausragende Steifigkeit und Leistung bekannt, die auf dem Markt für diese Maschinengröße unübertroffen ist.

Erkunden Sie unsere Maschine virtuell

Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.

Unabhängig vom Material ist das Endergebnis immer perfekt.

Unsere robuste Maschinenkonstruktion gewährleistet unseren Kunden eine zuverlässige Nutzung und Leistungsfähigkeit über viele Jahre hinweg. Diese Maschine wird mit einer einfach zu bedienenden Siemens CNC-Steuerung geliefert, die ein intuitives Programm in einem Windows-basierten Betriebssystem verwendet und für die Vernetzung eingerichtet ist.

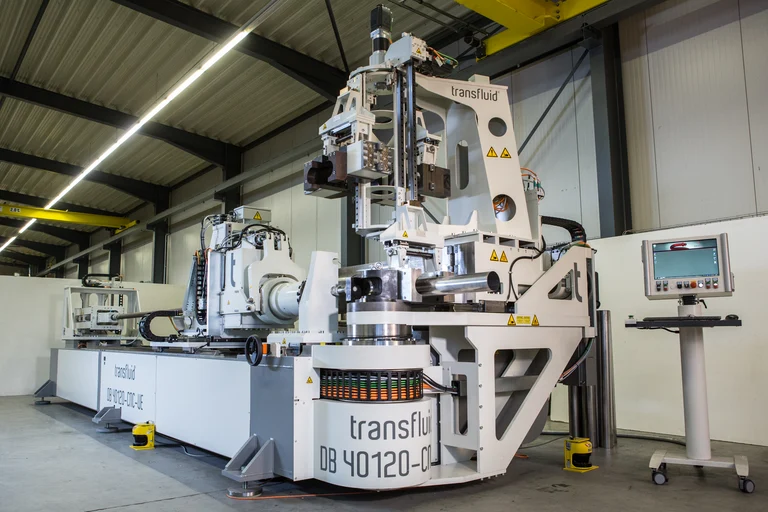

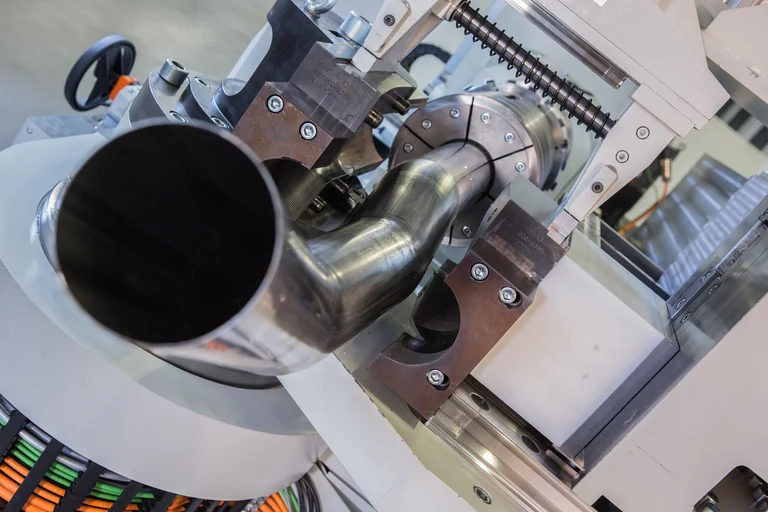

Für mehr Effizienz. Die elektrischen Achsen können synchron programmiert werden, um optimale Zykluszeiten zu erreichen. Die Werkzeuge für das Biegen auf mehreren Ebenen mit automatischem Werkzeugwechsel ermöglichen es, verschiedene Radien und die komplexesten Geometrien an Rohren zu realisieren. Auch mit Nachdrück- und Freiformfunktion erhältlich - so werden selbst anspruchsvolle Biegungen mit höchster Präzision umgesetzt.

Die richtige Maschine für Ihre Aufgabe

arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right
arrow-left
Images /
arrow-right

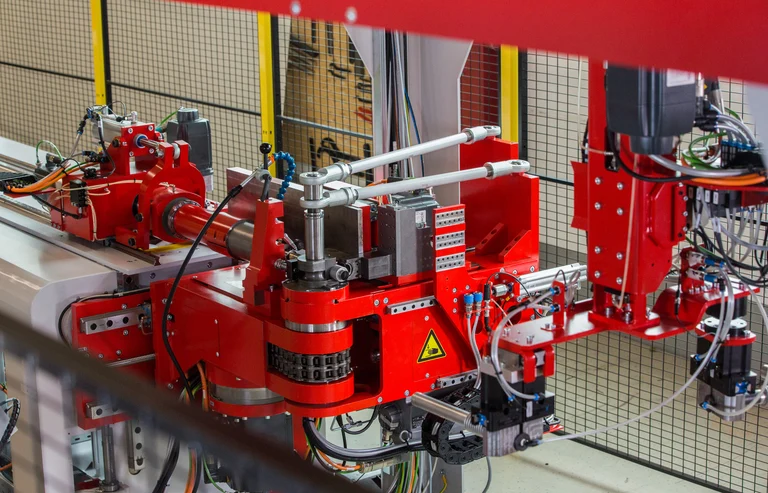

Dornbiegemaschinen servoelektrisch mit CNC-Steuerung

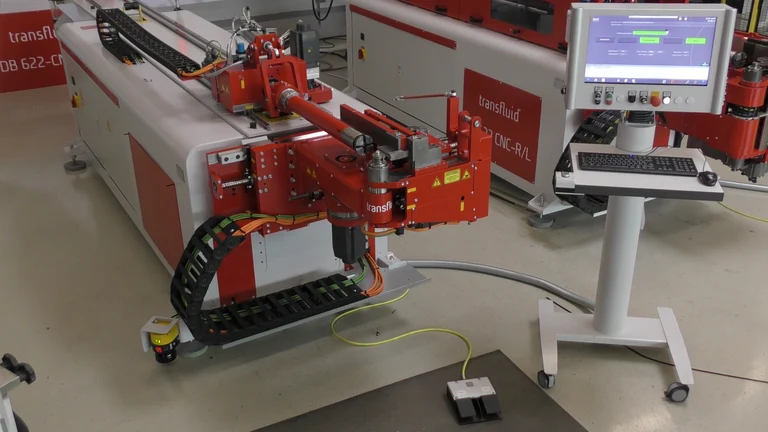

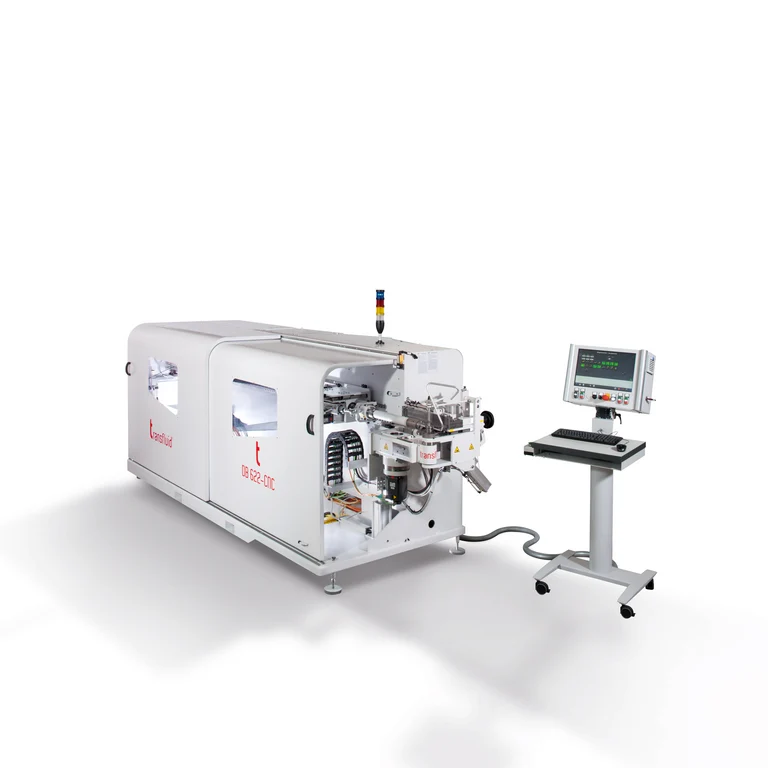

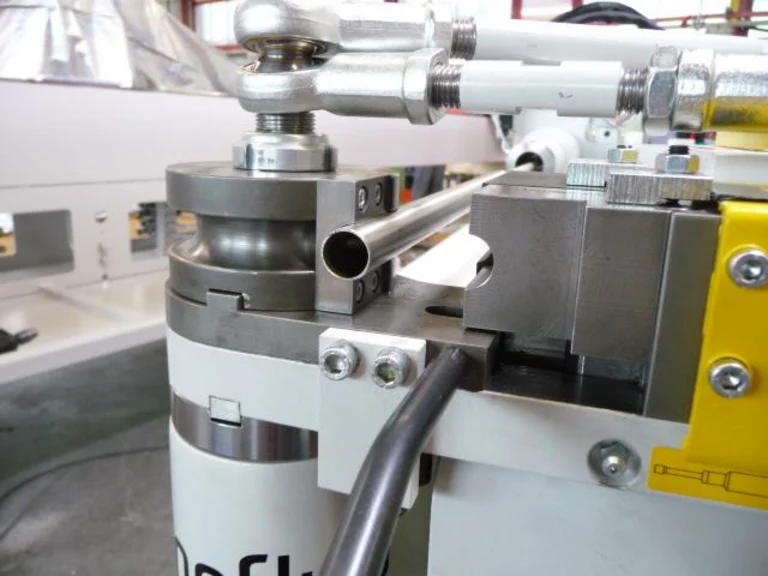

Typ: DB 622-CNC VE

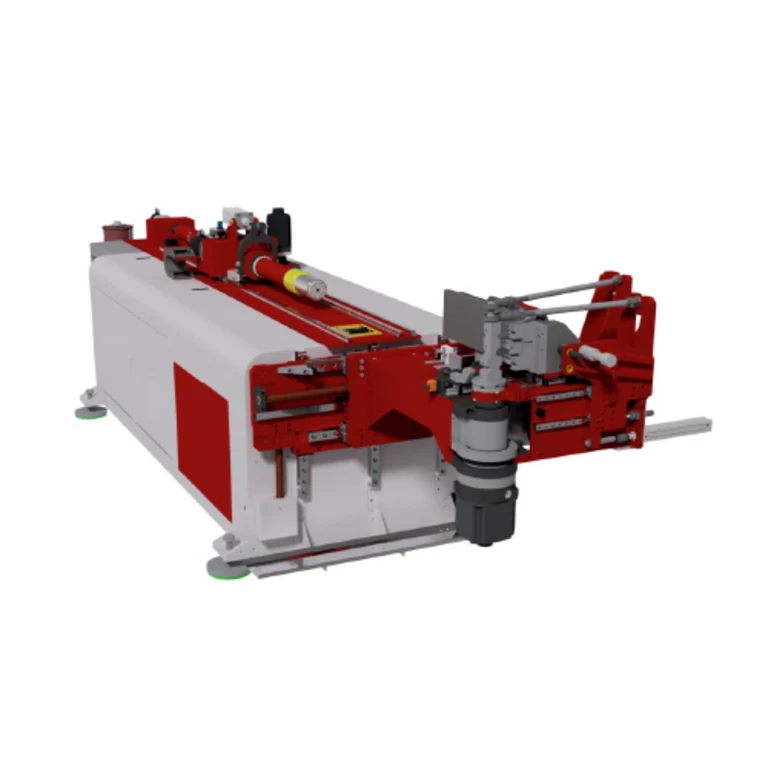

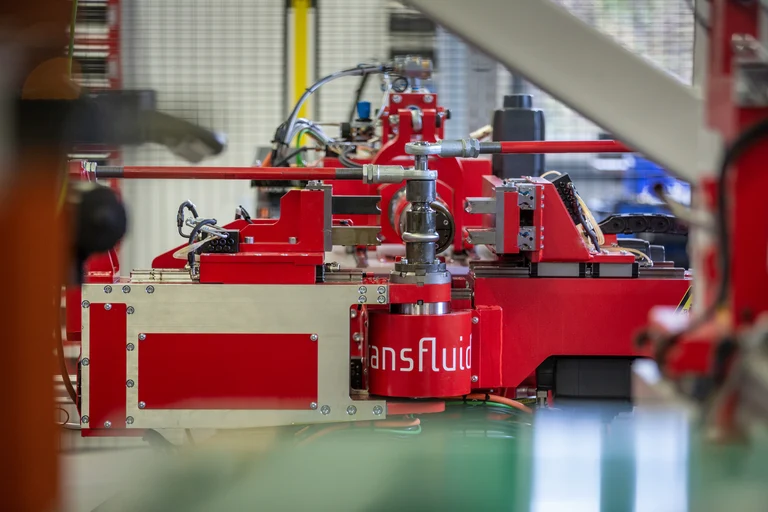

Typ: DB 630 CNC VE

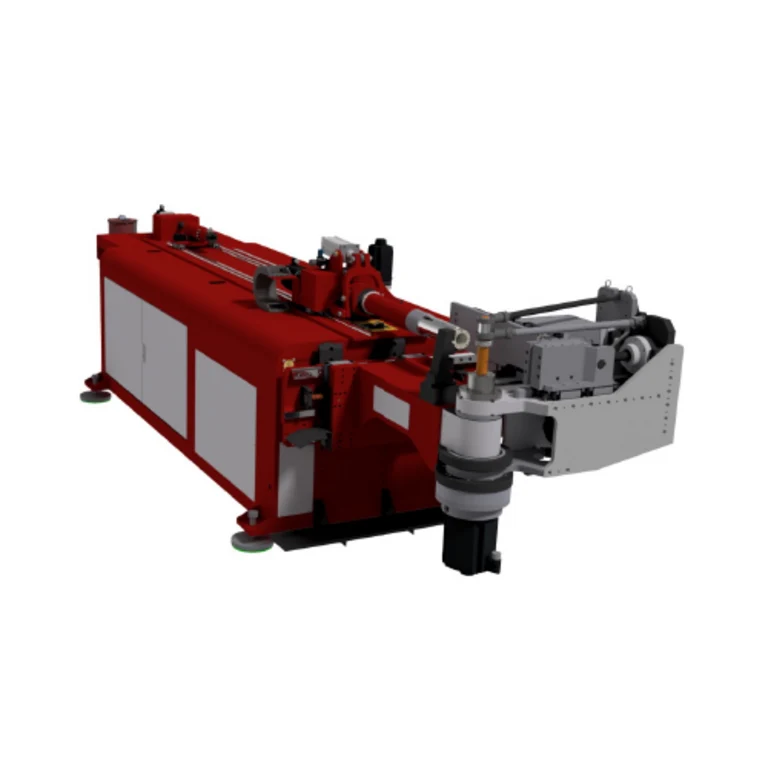

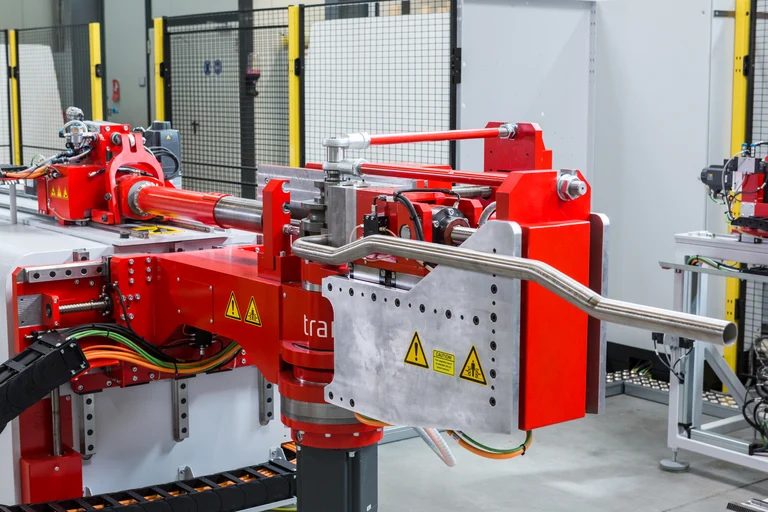

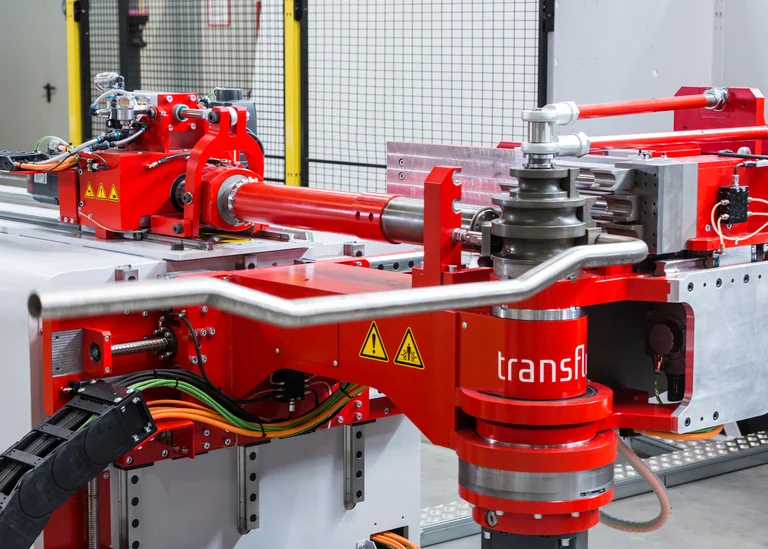

Typ: DB 642 CNC VE

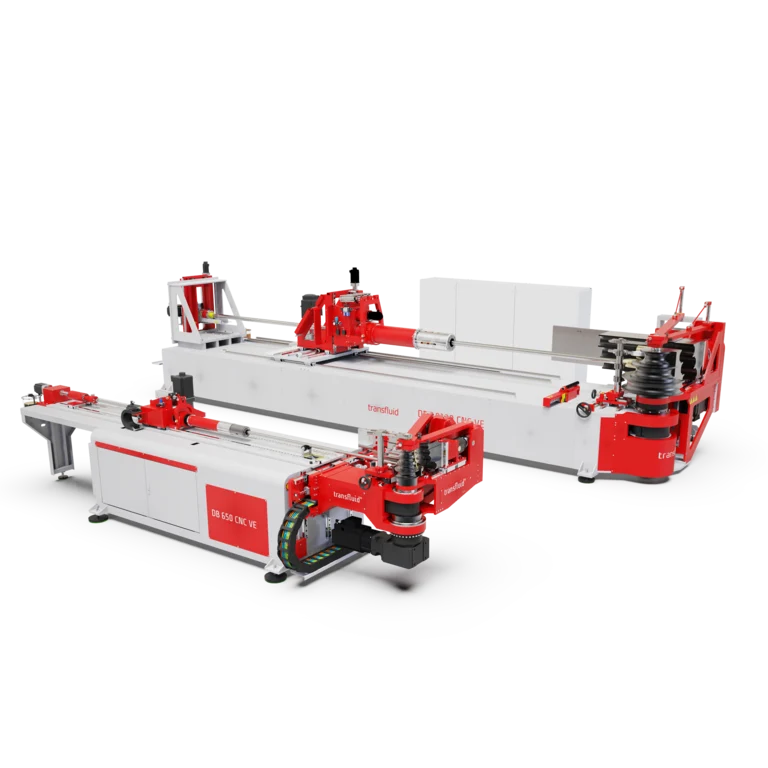

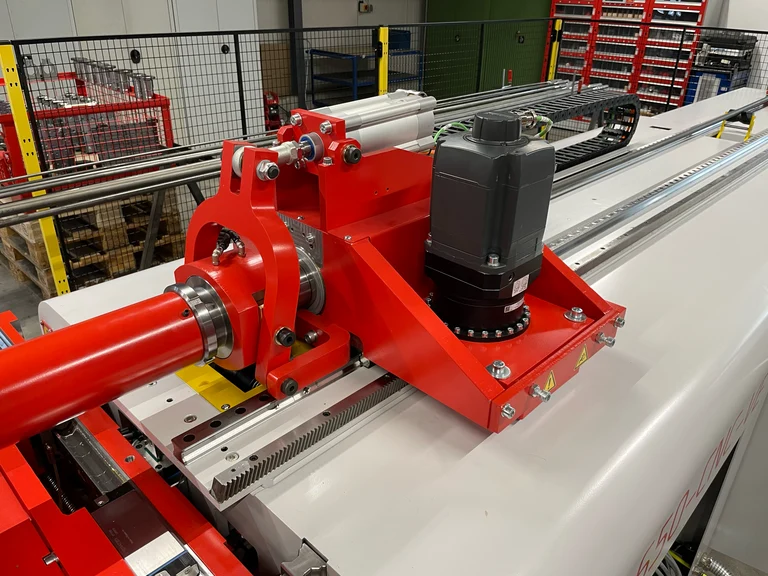

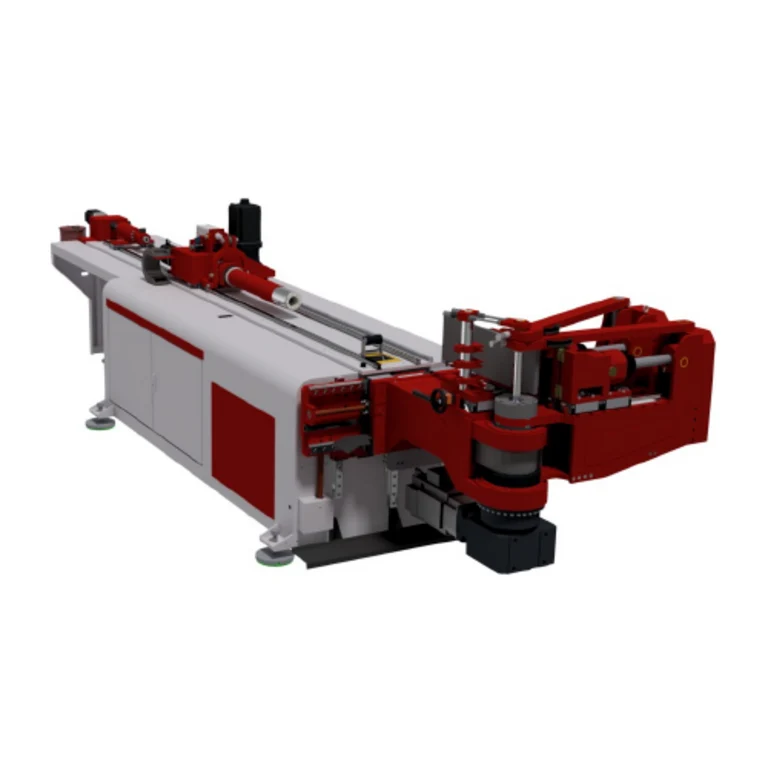

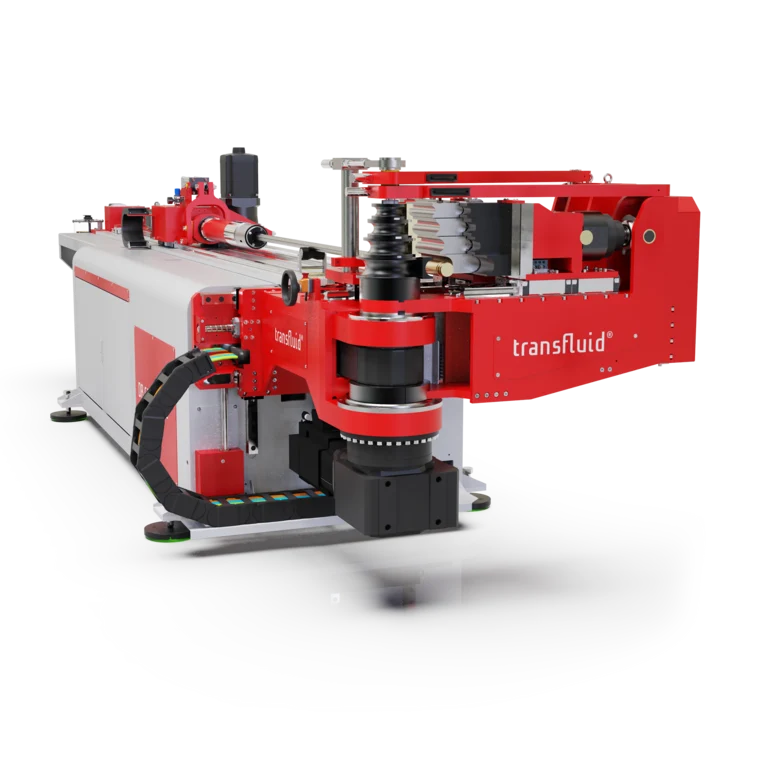

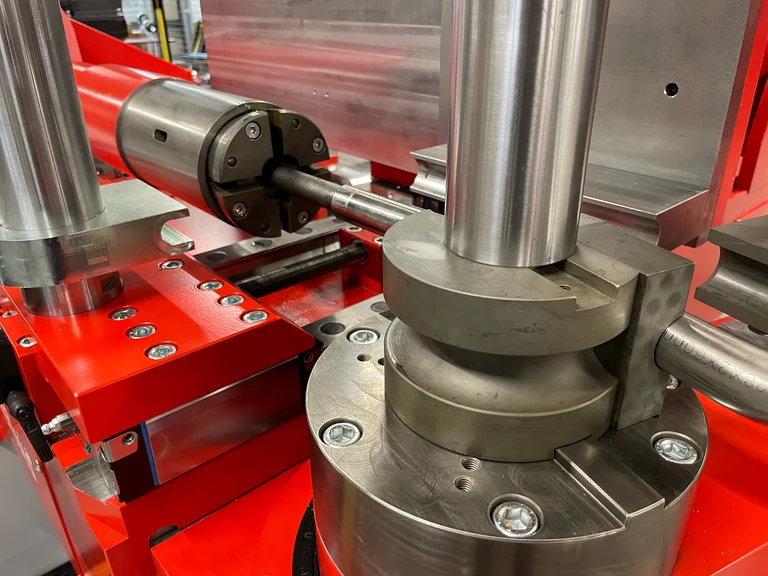

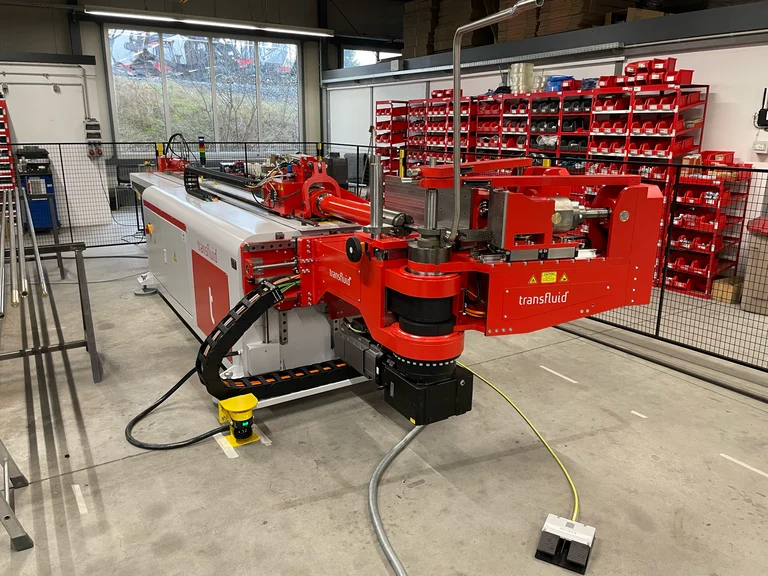

Typ: DB 650 CNC VE

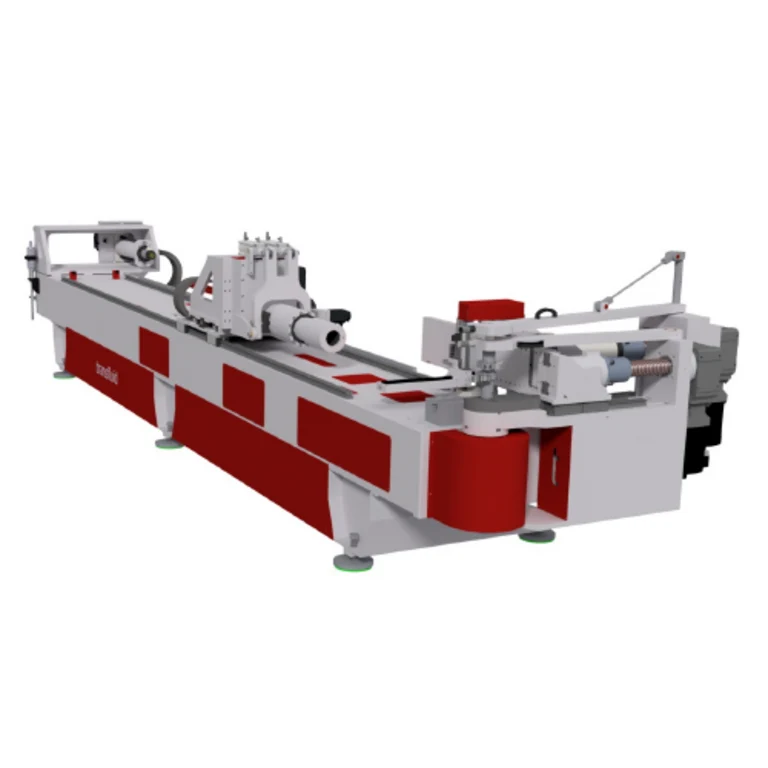

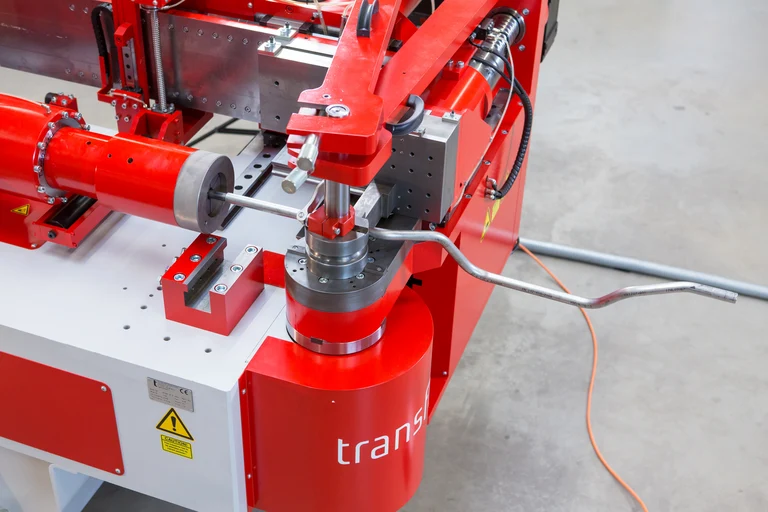

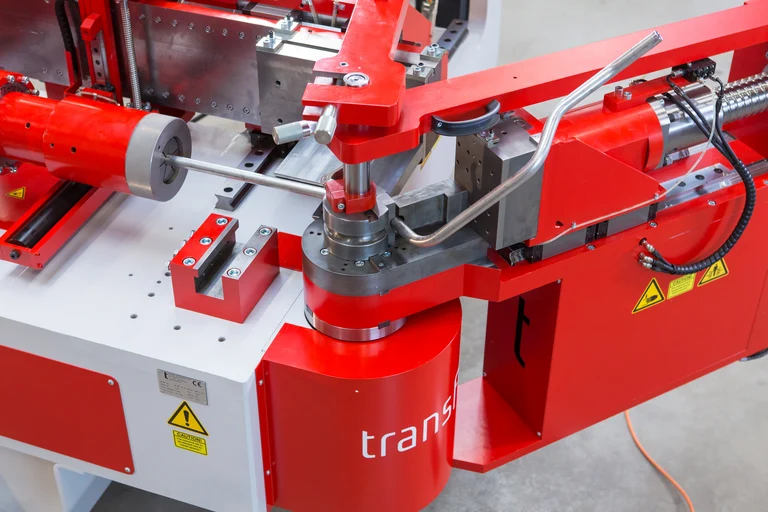

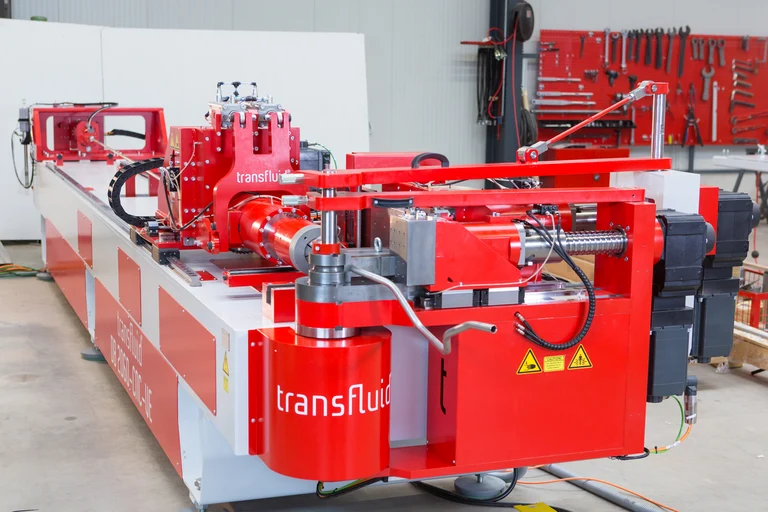

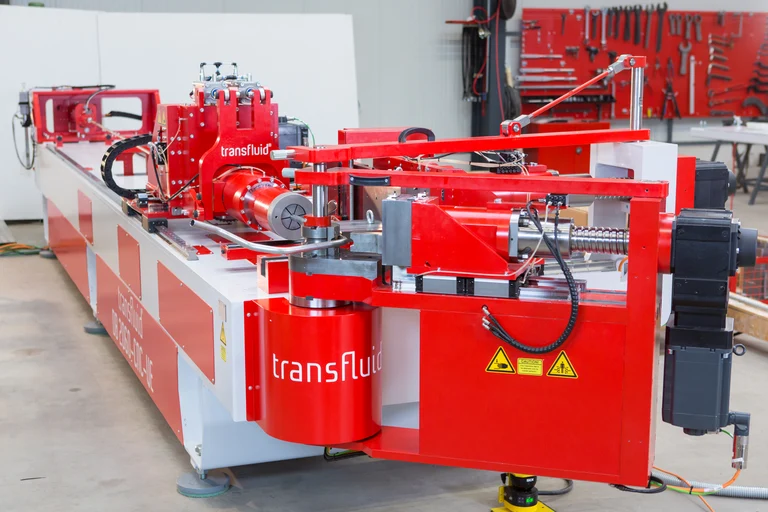

Typ: DB 2060 CNC VE

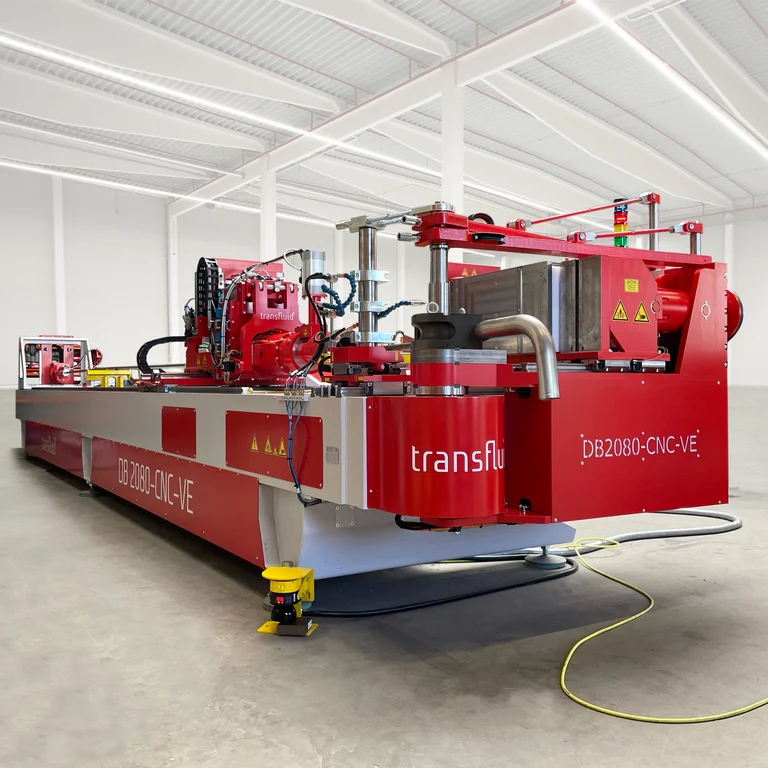

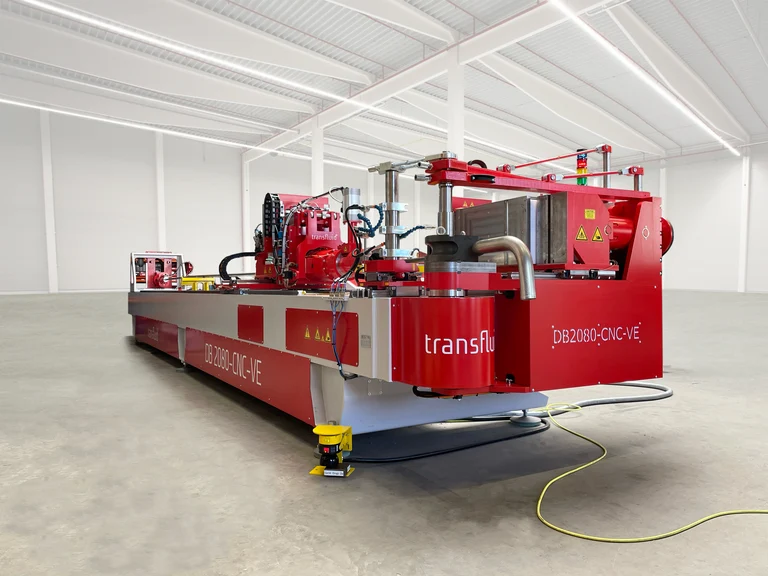

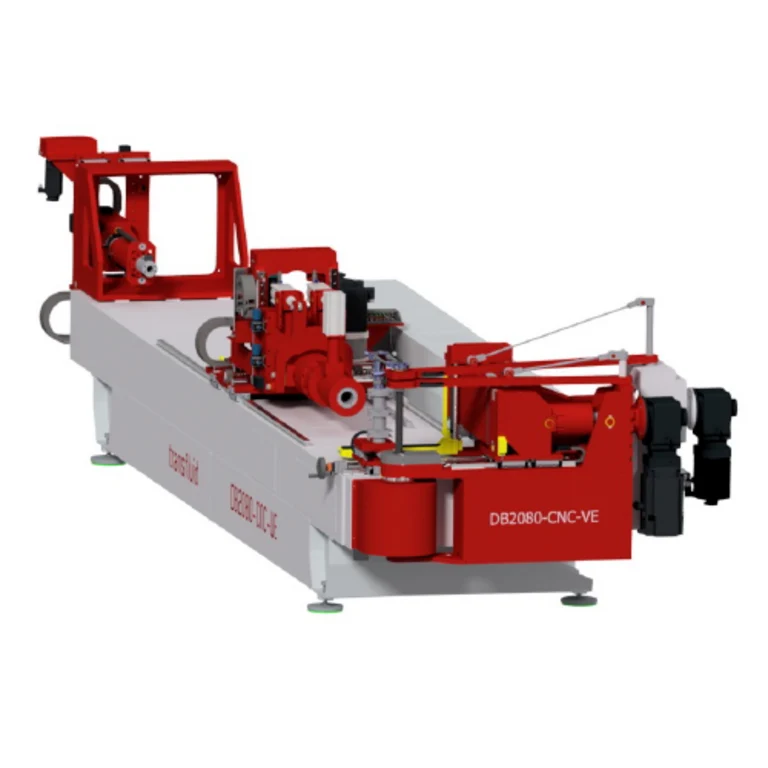

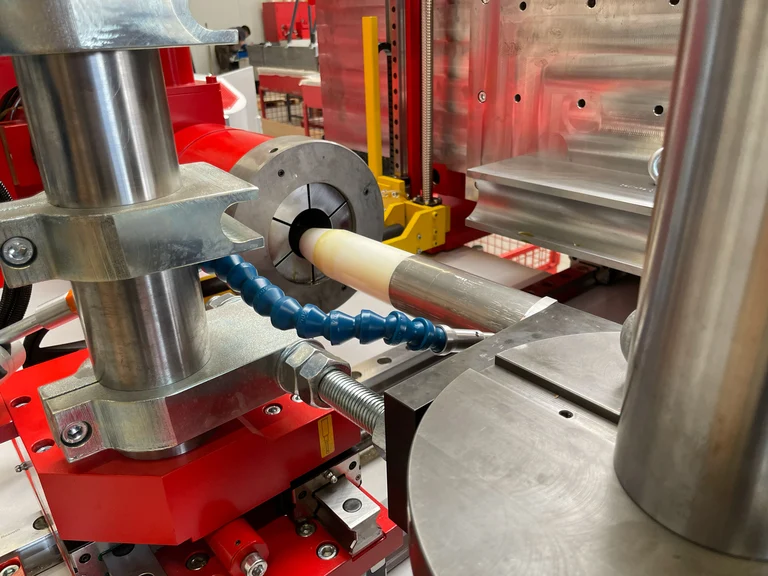

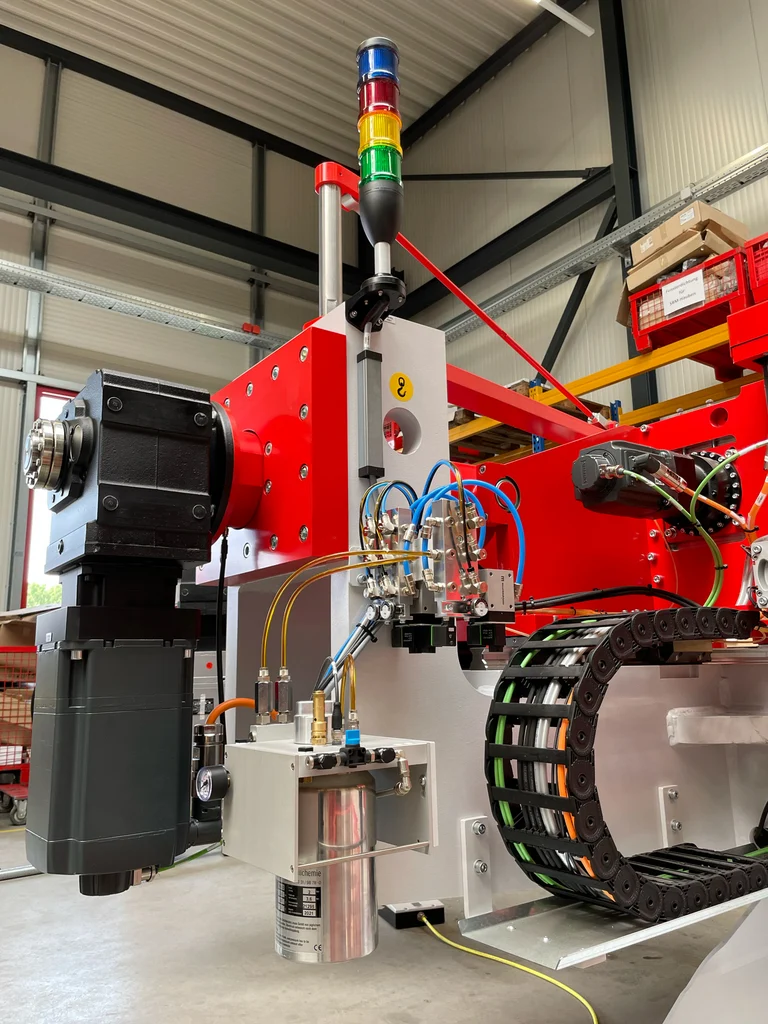

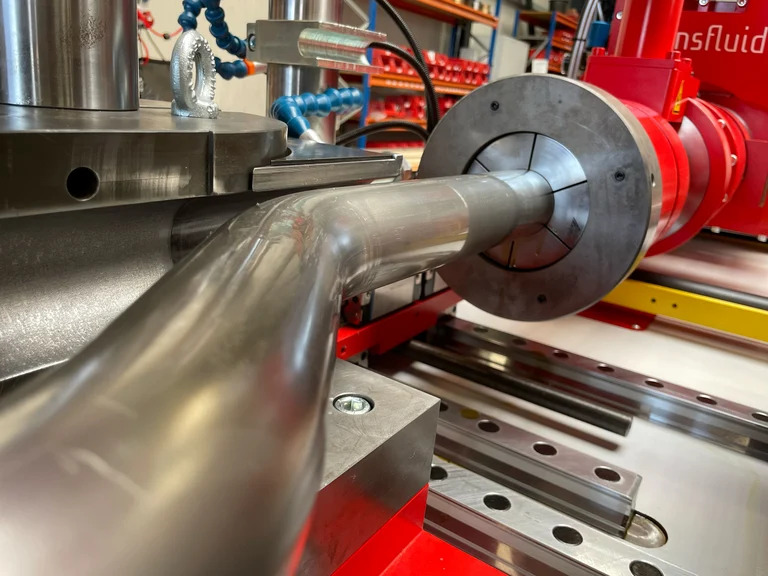

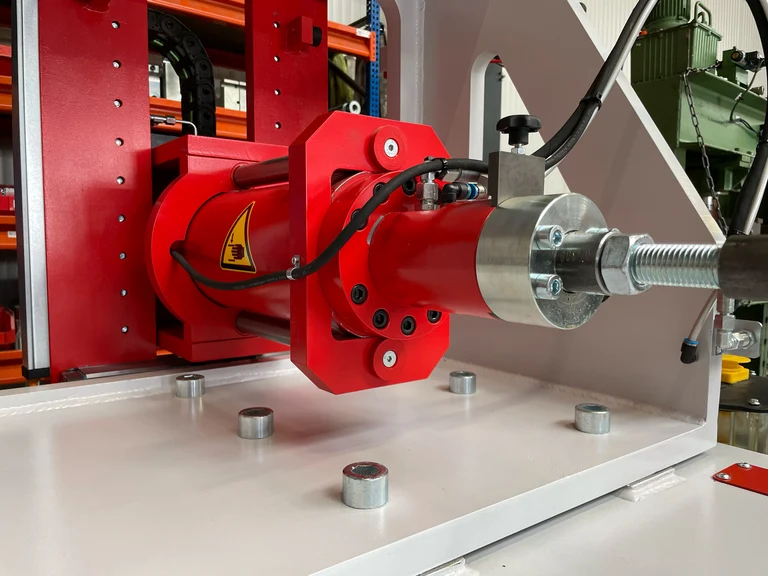

Typ: DB 2080 CNC VE

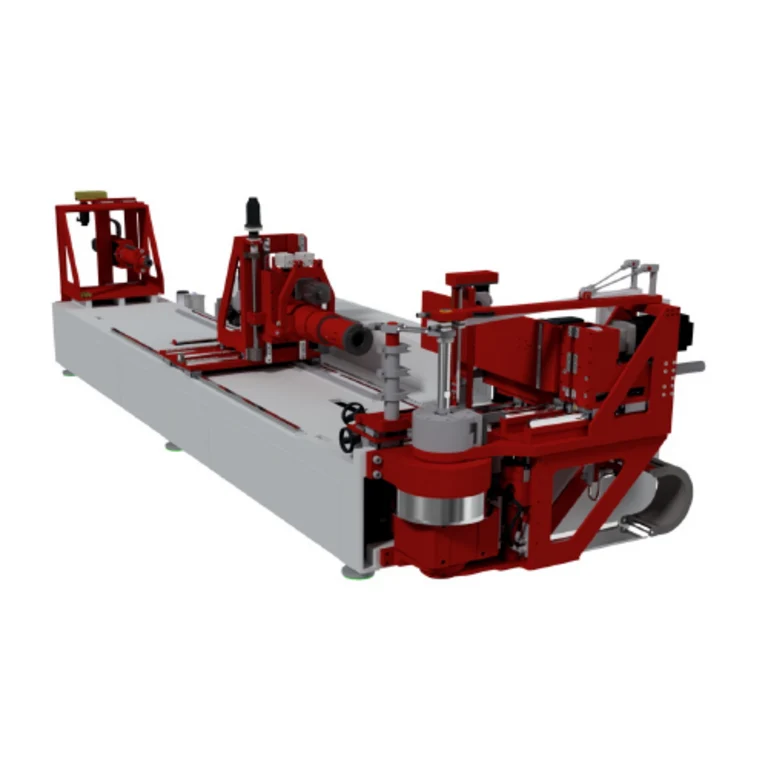

Typ: DB 20100 CNC VE

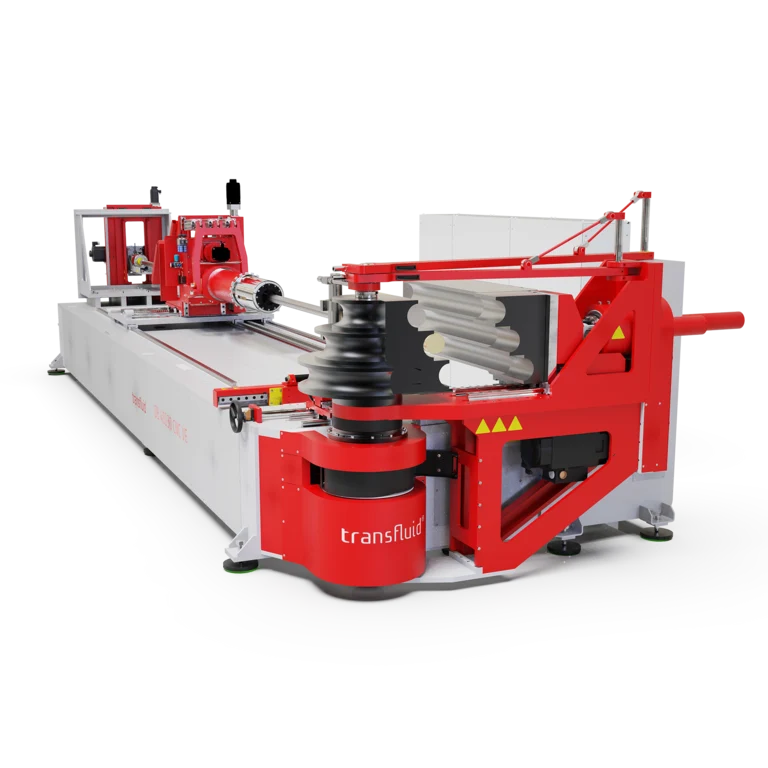

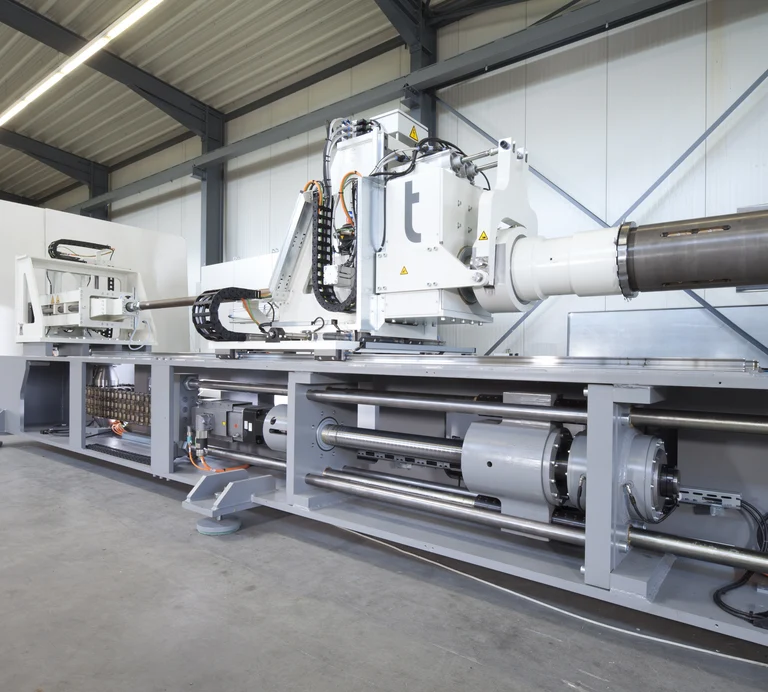

Typ: DB 40130 CNC VE

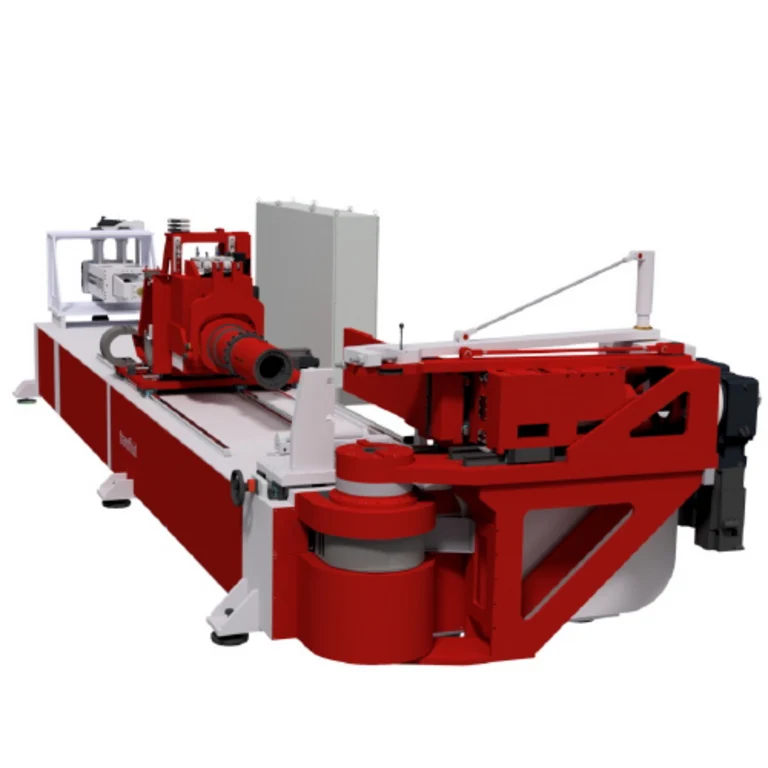

Typ: DB 40150 CNC VE
Bereich

6–22 mm

Max. Kapazität

22 x 2 mm (Baustahl)

22 x 1,5 mm (Edelstahl)

16 x 1,5 mm (Vierkantbaustahl)

Max. Radien

66 mm

Nutzbare Länge

2000 mm (standard)

3048 mm

4572 mm

6096 mm (special)

Geschwindigkeit der Biegeachse 300 °/Sek.
Kapazität 6–30 mm
Max. Kapazität

30 x 2 mm (Baustahl)

30 x 1,5 mm (Edelstahl)

20 x 2,5 mm (Vierkantbaustahl)

Max. Radius

90 mm

Nutzbare Länge

2000 mm (standard)

3048 mm

4572 mm

6096 mm (special)

Geschwindigkeit der Biegeachse 275 °/sec.
Kapazität 6–42 mm
Max. Kapazität

42 x 3 mm (Baustahl)

42 x 1,5 mm (Edelstahl)

25 x 2,5 mm (Vierkantbaustahl)

Max. Radius

168 mm

Nutzbare Länge

2000 mm (standard)

3048 mm

4572 mm

6096 mm (special)

Geschwindigkeit der Biegeachse 180 °/sec.



Bereich 6-50,8 mm
Max. Kapazität

50,8 x 3 mm (Baustahl)

50,8 x 2 mm (Edelstahl)

35 x 35 x 4 mm (Vierkantbaustahl)

Max. Radien

150 mm

Nutzbare Länge

2000 mm (standard)

3048 mm

4572 mm

6096 mm (special)

Geschwindigkeit der Biegeachse 180 °/Sek.
Bereich 6–60 mm
Max. Kapazität

63 x 2,0 mm (Baustahl)

63 x 1,5 mm (Edelstahl)

35 x 35 x 4 (Vierkantbaustahl)

Max. Radien

150 mm

Nutzbare Länge

2000 mm

3048 mm (standard)

4572 mm

6096 mm (special)

Geschwindigkeit der Biegeachse 180 °/Sek.
Bereich 6–80 mm
Max. Kapazität

80 x 3mm (Baustahl)

80 x 2 mm (Edelstahl)

55 x 4,0 mm (Vierkantbaustahl)

Max. Radien

240 mm

Nutzbare Länge

3048 mm (standard)
4572 mm
6096 mm (special)

Geschwindigkeit der Biegeachse 100 °/Sek.
Bereich 20–101,6 mm
Max. Kapazität

101,6 mm x 3 mm (Baustahl)

101,6 mm x 3 mm (Edelstahl)

70 x 70 x 4 mm (Vierkantbaustahl)

Max. Radien

305 mm

Nutzbare Länge 3048 mm (standard)
4572 mm
6096 mm (special)
Geschwindigkeit der Biegeachse 80 °/Sek.
Bereich 40-130 mm
Max. Kapazität

130 x 3,0 mm (Baustahl)

130 x 2,5 mm (Edelstahl)

90 x 90 x 5,0 (Vierkantbaustahl)

Max. Radien

390 mm

Nutzbare Länge

4572 mm

6096 mm (Sonderausführung)

Geschwindigkeit der Biegeachse 65 °/Sek.
Bereich 20-150 mm
Max. Kapazität

150 x 3,0 mm (Baustahl)

150 x 2,5 mm (Edelstahl)

90 x 90 x 5,0 mm (Vierkantbaustahl)

Max. Radien

450 mm

Nutzbare Länge

4572 mm

6096 mm (Sonderausführung)

Geschwindigkeit der Biegeachse 65 °/Sek.

Ihre Vorteile auf einen Blick

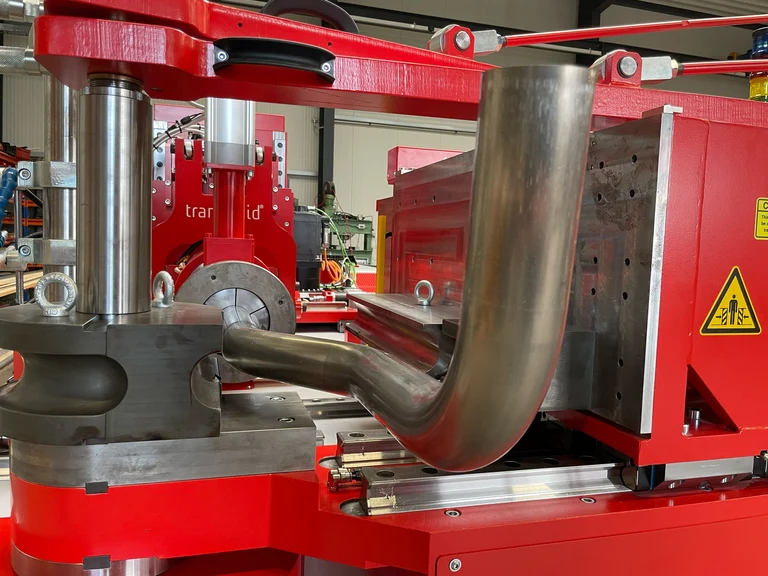

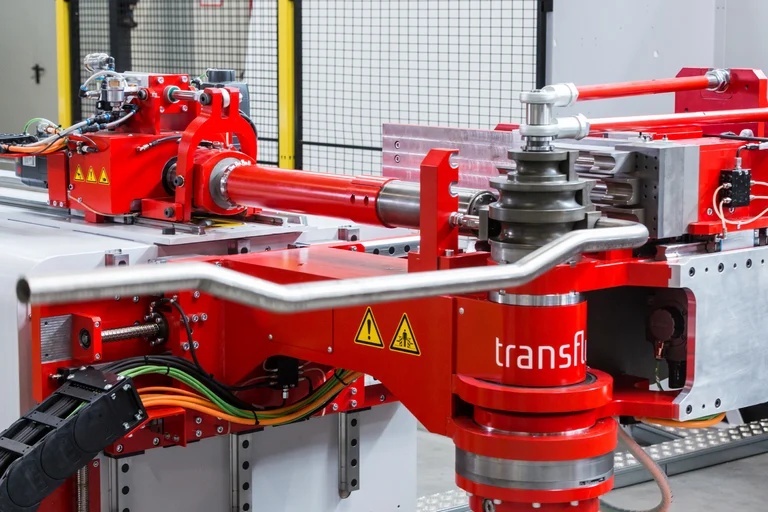

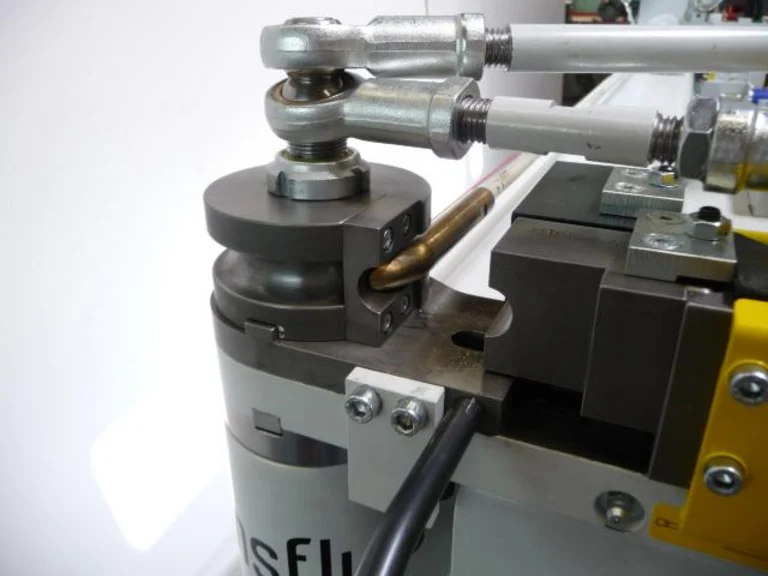

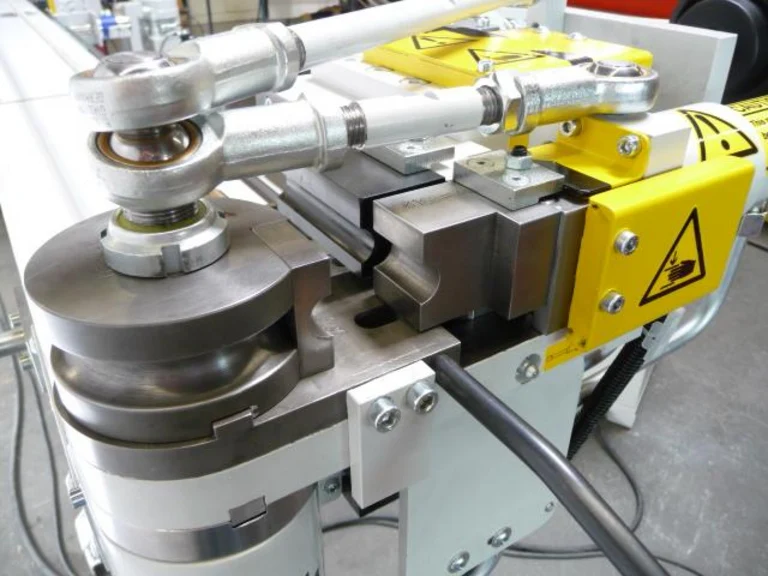

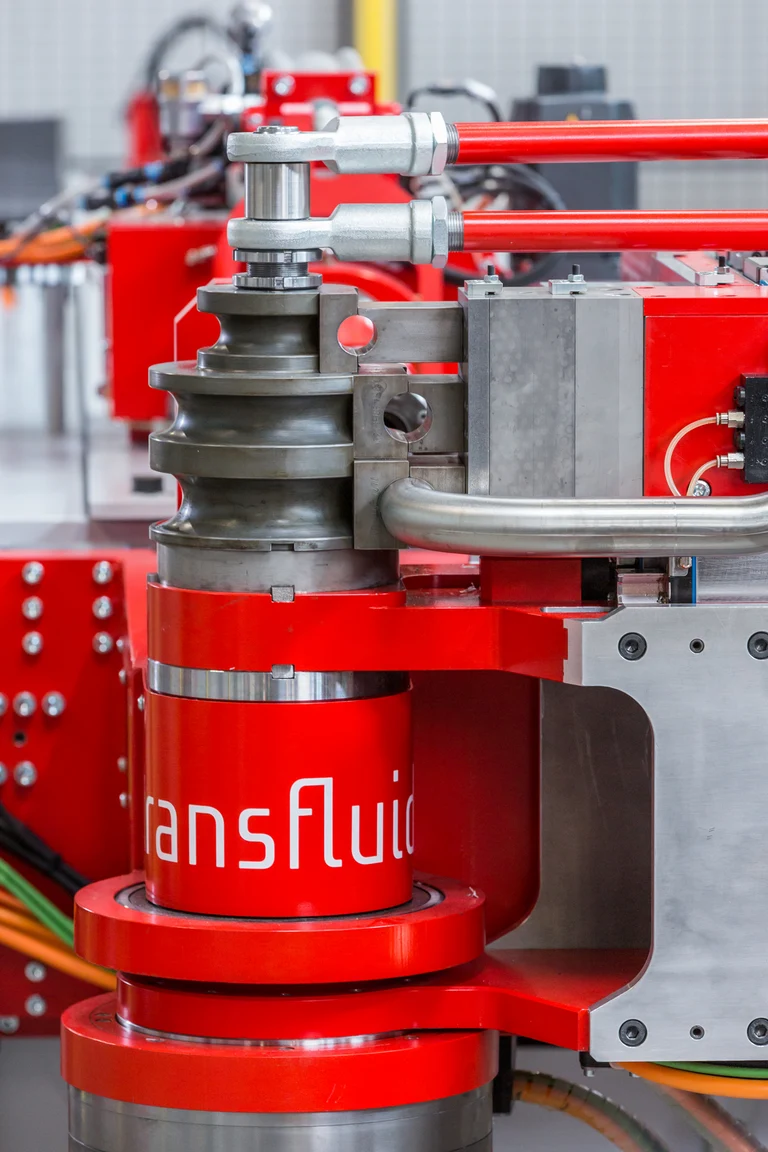

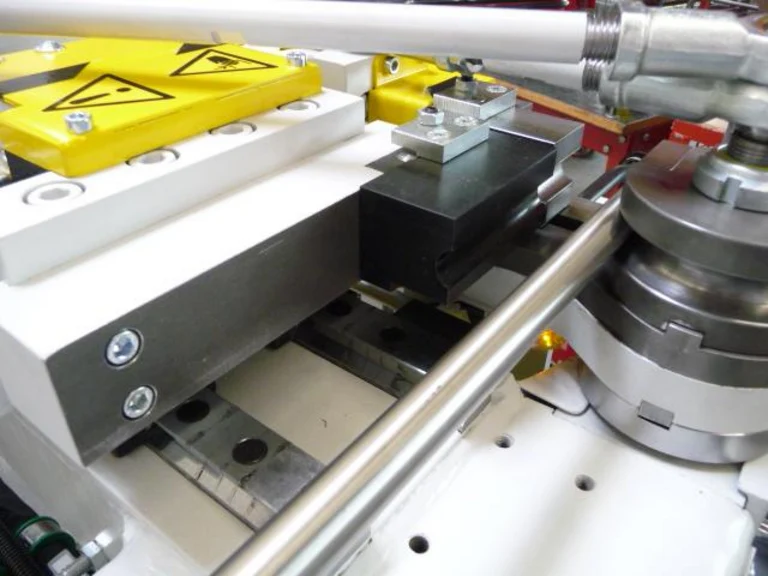

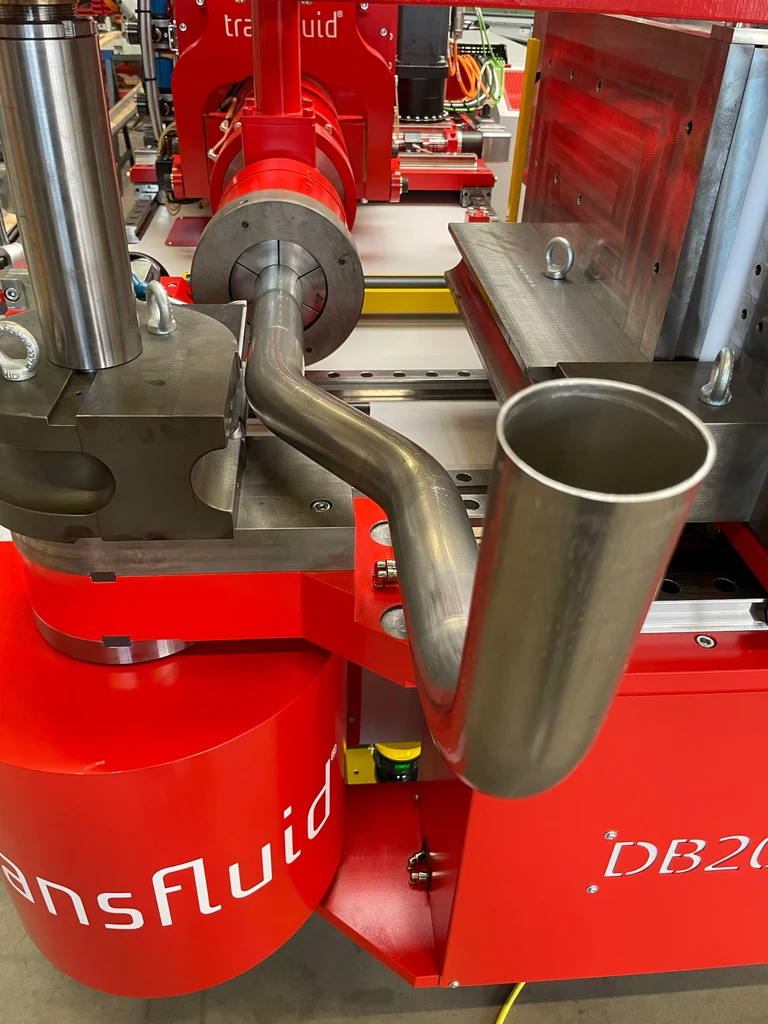

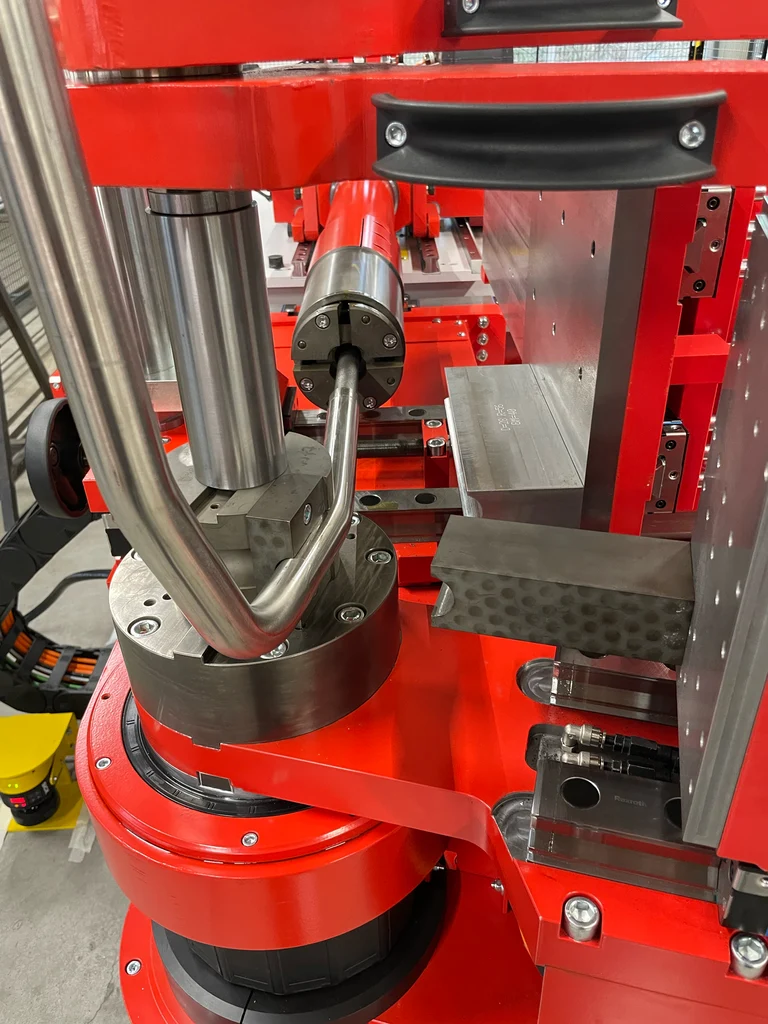

  • MEHRSTUFIGES BIEGEN

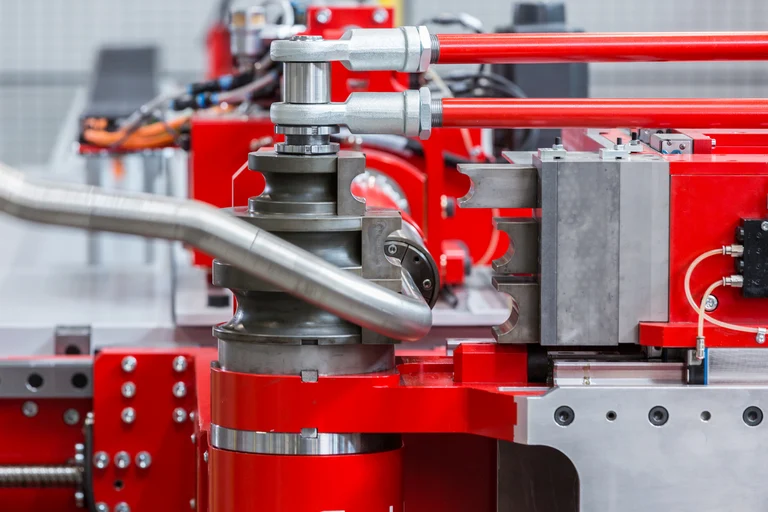

    Jeder Biegekopf kann mit mindestens zwei Biegeebenen bestückt werden, z.B. mit unterschiedlichen Biegeradien oder Formklemmstücken zur Aufnahme von Umformungen oder Bögen im Falle kurzer Spannlängen.

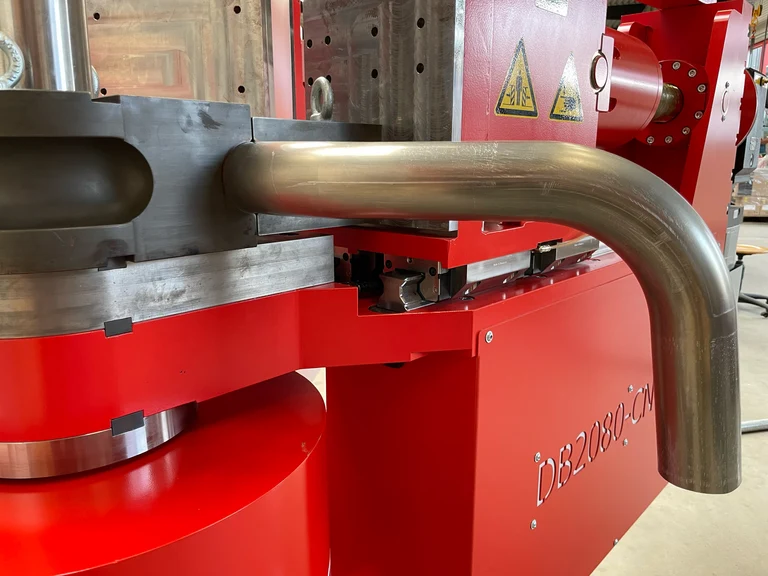

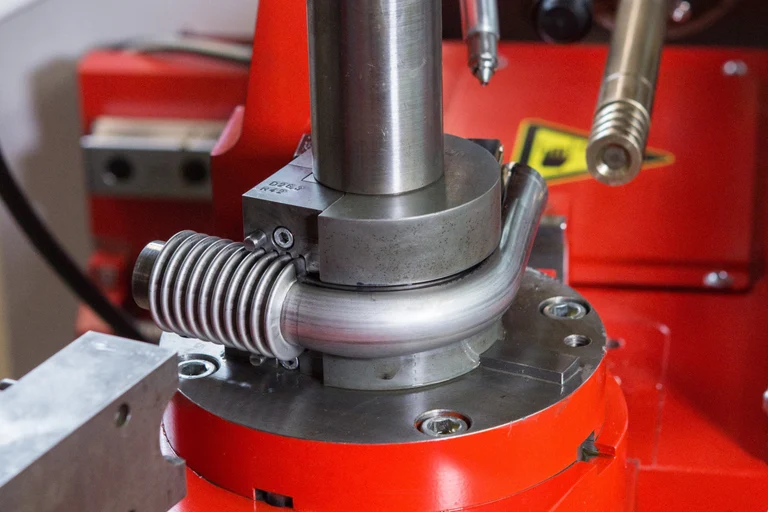

  • KUNDENSPEZIFISCHE BIEGEWERKZEUGE

    Biegewerkzeuge für Rohre mit bereits geformten Rohrenden

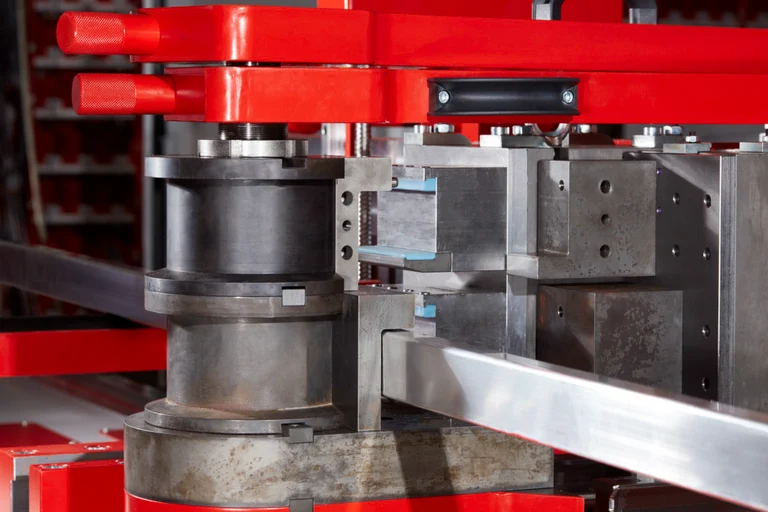

  • VOLLMATERIAL

    Anpassung der Biegemaschine zum Biegen von Stromschienen / Flachleitern.

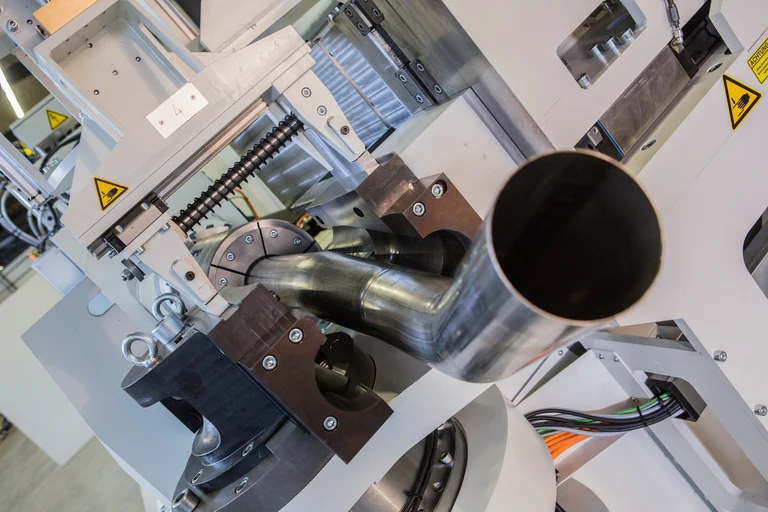

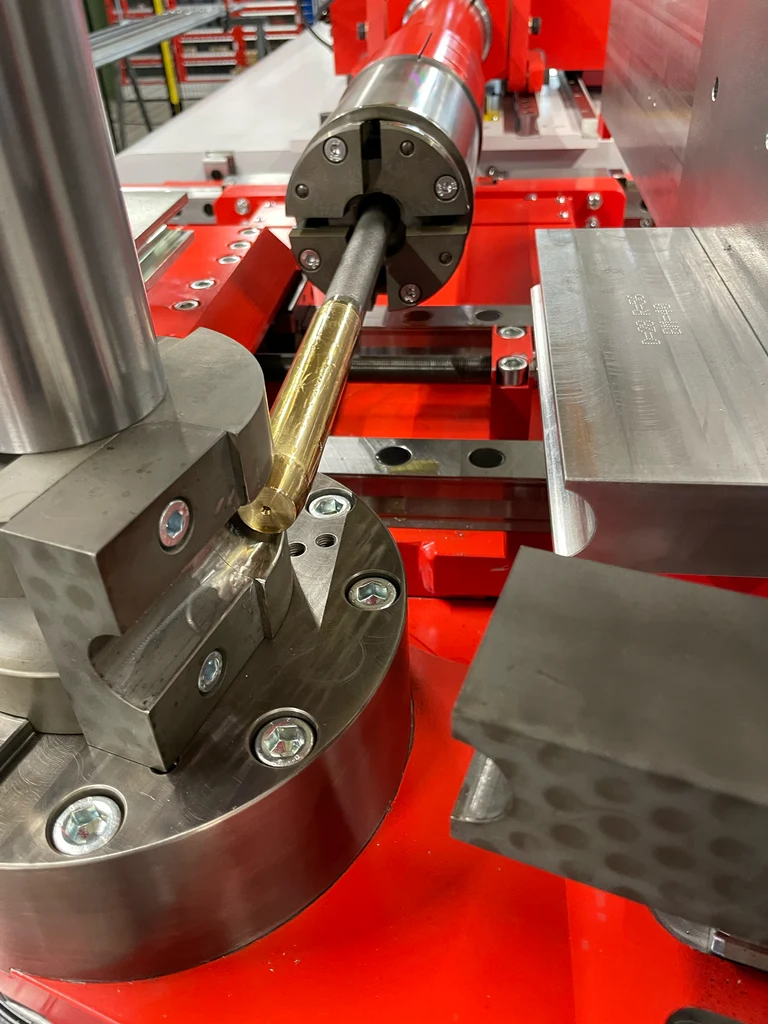

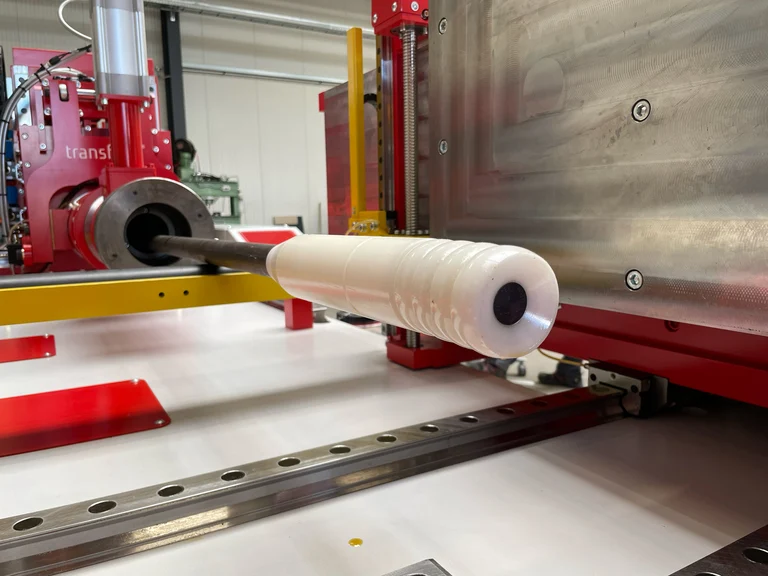

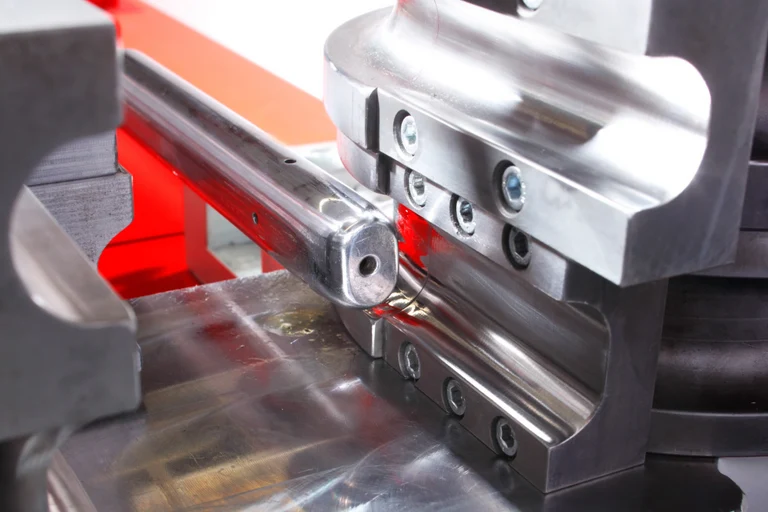

  • BIEGEDORNE

    Biegedorne und Faltenglätter für unterschiedlichste Materialien und Anforderungen.

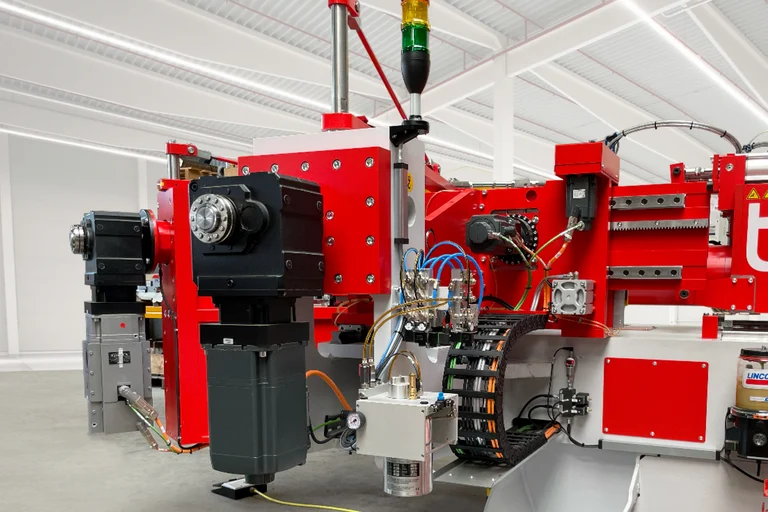

  • VOLLSTÄNDIG ELEKTRISCH

    100 % elektrischer Antrieb für alle 11 Achsen. Im Vergleich zu hydraulischen Maschinen kann eine Energieeinsparung von bis zu 50 % erzielt werden.

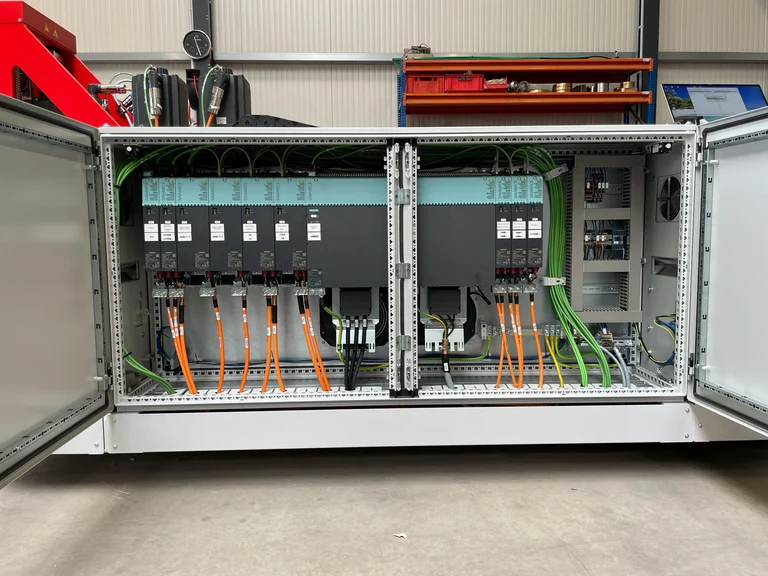

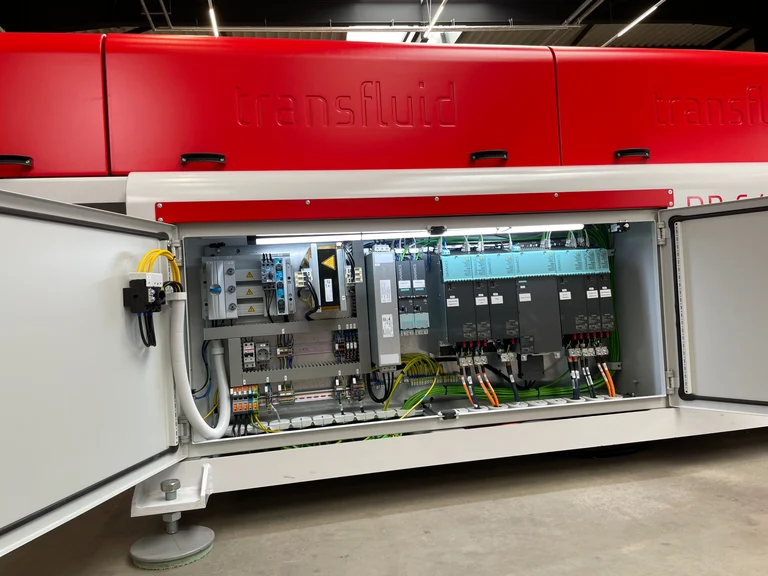

  • STEUERUNG

    Die Steuereinheit ist mit hochwertigen elektronischen Bauteilen führender Anbieter ausgestattet. Dies gewährleistet eine lange Lebensdauer und eine zuverlässige Ersatzteilversorgung über einen langen Zeitraum.

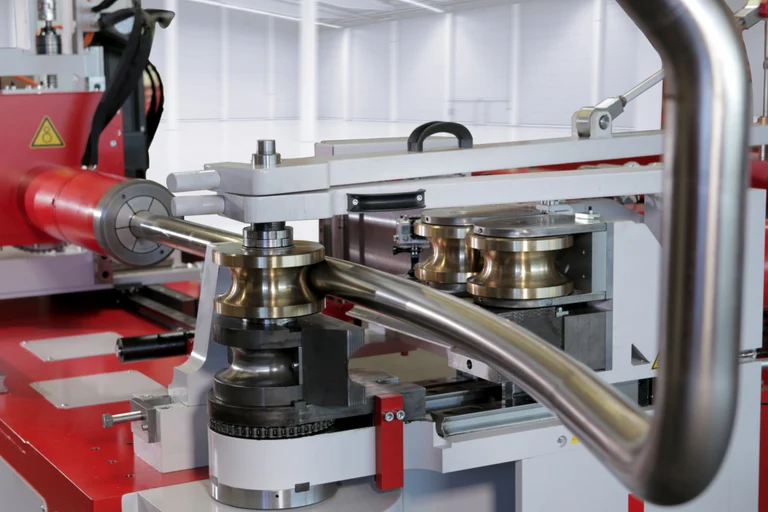

  • PUSH BENDING

    Nachdrück- und Freiformoption für maximale Flexibilität bei der Teileproduktion. Die Maschine ist in der Lage, Teile mit mehreren Radien, Freiformbiegen und enge Radien unter 1 x D zu fertigen. Durch diese Vielseitigkeit ist die Maschine für alle Herausforderungen der Branche geeignet.

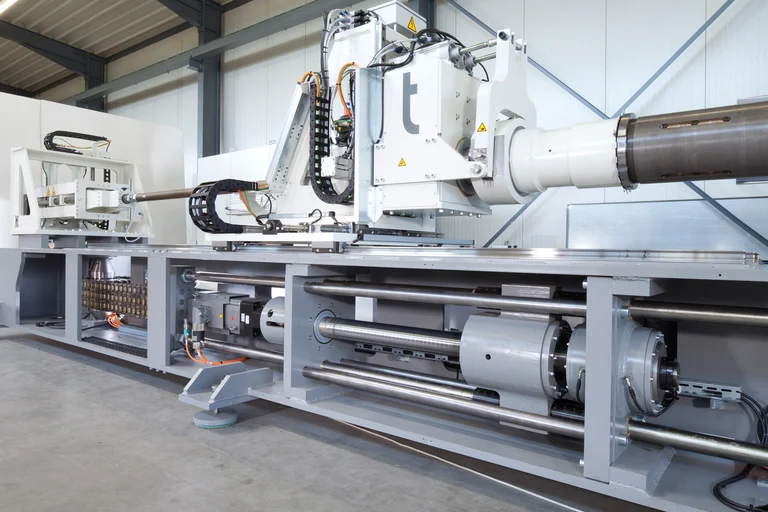

  • Solide Schweißkonstruktion

    Diese Serie überzeugt durch ihre besondere Stabilität, Leistung und äußerst langlebige Maschinenkonstruktion.

Images 1/0

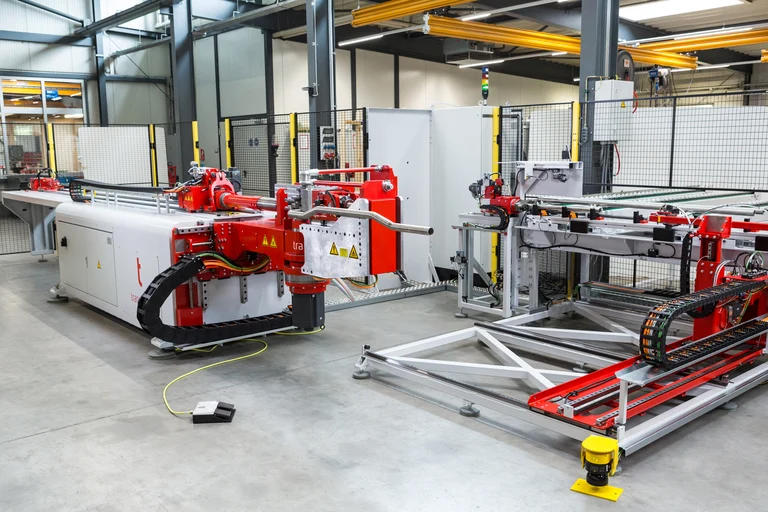

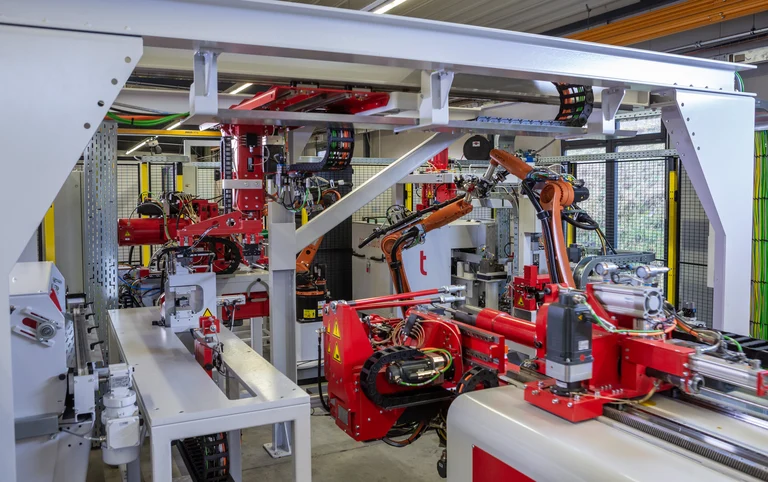

KOSTENGÜNSTIGE MATERIALBESCHICKUNG

Für alle Maschinen bieten wir je nach Material, Rohrdurchmesser und Rohrlänge eine Vielzahl von Beladesystemen an. Auch bereits umgeformte Rohre mit zusätzlichen Komponenten können problemlos beladen werden. Beim Einlegen des Rohres in die Produktionszelle ist die richtige Ausrichtung sehr wichtig. Externe Werkstücke, wie z.B. Muttern, Flansche, Stützhülsen, können dem System kontrolliert zugeführt und in die nachfolgenden Bearbeitungsschritte einbezogen werden. Eine große Vielfalt an Ladevolumen ist möglich.

Leistungsstarke Software

Mit der Rohrbiegesoftware t-project und den Upload-Funktionen gelangen Sie direkt vom CAD zum Rohrbieger. Die virtuelle Biegesimulation ermittelt exakte Biegezeiten und Schnittlängen und prüft Rohrgeometrien im Vorfeld auf Machbarkeit. Rohrdaten und Biegeergebnisse werden exakt dokumentiert und sind anschließend zu 100% reproduzierbar. Einfache Programmierung vom Schreibtisch aus, schnelle Kalkulation neuer Projekte, Kollisionsprüfung vor Inbetriebnahme der Maschine und direkter Upload der Rohrbiegefolge in die Rohrbiegemaschine.
