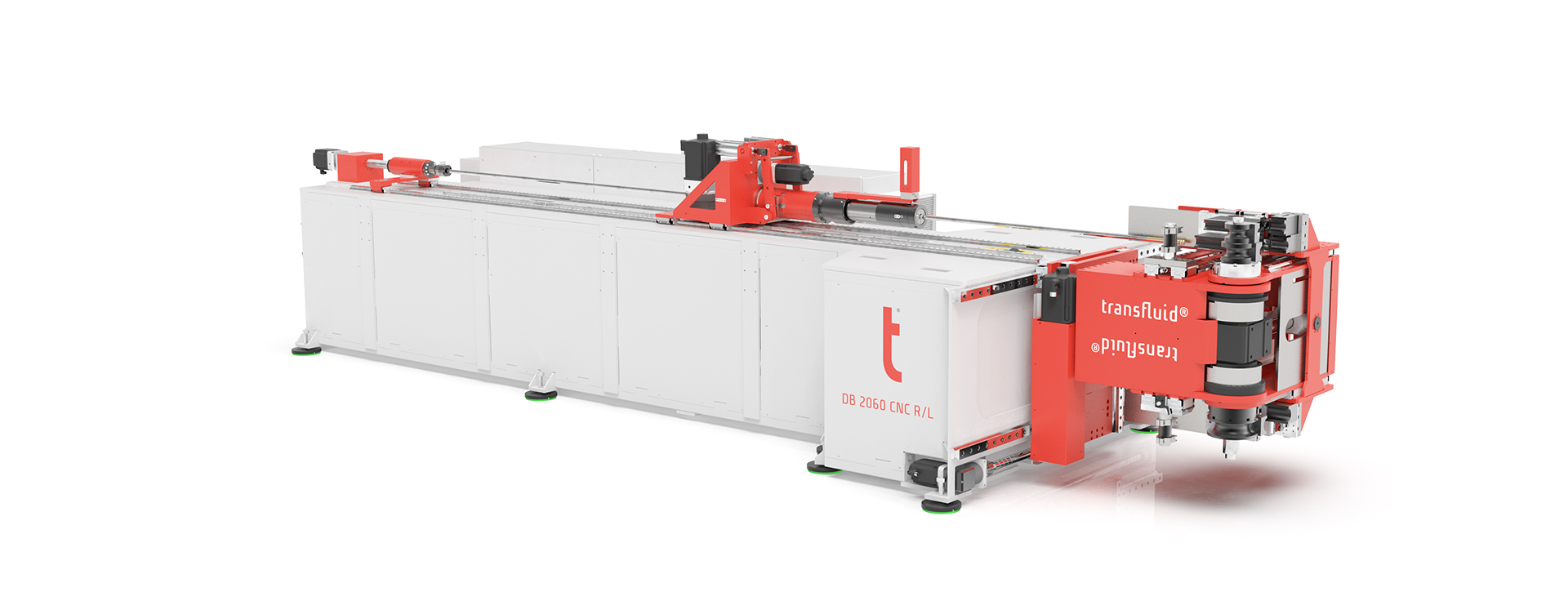

CNC Rohrbiegemaschine transfluid t bend VARIOLINE 60 als 3D Rendering in Gesamtansicht

transfluid - Die Lösung für Rohre

ABSOLUTE NEUHEIT

IN DER ROHRBIEGETECHNIK!

Rechts- und linksbiegen

bis zu ø 70 mm.

Zur Maschinenseite

Draufsicht auf CNC Rohrbiegemaschine transfluid t bend VARIOLINE 60 beim Biegen eines Metallrohrs.

Leistungsstark, schnell und vielseitig.

Mit den neuen t bend CNC-Dornbiegemaschinen des Typs VARIOLINE 60 können Stahl-, Edelstahl- und NE-Metallrohre als Rundrohre oder Profile von ø 6-70 mm gebogen werden.

Diese elektrisch angetriebenen Biegemaschinen sind für die Produktion von großen Stückzahlen ausgelegt, mit effizientem Energieverbrauch dank sparsamer Servotechnik. Kleine und mittlere Wandstärken können mit perfekter Biegequalität bei engen Biegeradien ab 0,8xD verarbeitet werden.

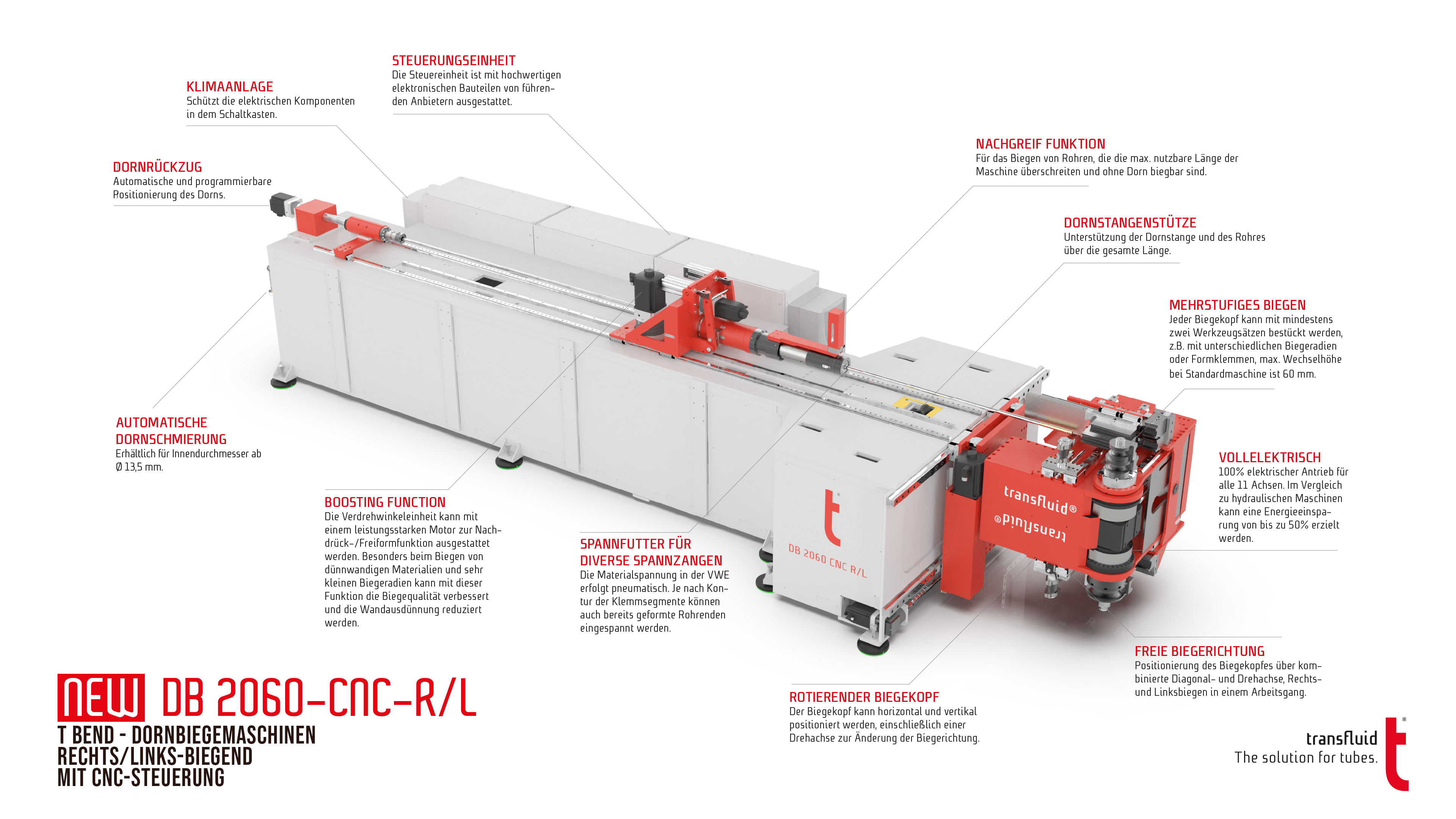

CNC Rohrbiegemaschine t bend VARIOLINE 60 für präzises Rechts- und Linksbiegen von Metallrohren in der industriellen Fertigung.

transfluid - t bend VARIOLINE

Spezielle Werkzeugwechselsysteme ermöglichen schnelle Umrüstzeiten. Umfangreiche Zubehöroptionen wie Segmentspannzangen für die Bearbeitung von Rohren mit bereits geformten Rohrenden, Boosting für die Freiformbearbeitung oder integrierte Rohrschneidefunktionen ermöglichen kompromisslose Biegemöglichkeiten.

Das Ganze vorbereitet für die Integration in Fertigungszellen und „ready for Industrie 4.0“. Mit unseren Rechts-/Linkslauf-Biegemaschinen - auch mit Freiformfunktion - werden komplexeste Biegungen mit hoher Genauigkeit Realität.

Zur Übersicht

Die richtige Maschine für Ihre Aufgabe

Produkt Video

Bilder /

Images /

Produkt Video

Bilder /

Images /

Produkt Video

Bilder /

Images /

Produkt Video

Bilder /

Images /

Dornbiegemaschinen rechts/links-biegend mit CNC-Steuerung

Rohrdurchmesser wählen

Typ: VARIOLINE 22

Download technische Daten

Typ: VARIOLINE 30

Download technische Daten

Typ: VARIOLINE 42

Download technische Daten

Typ: VARIOLINE 60

Download technische Daten

Kapazitäten	4 - 22 mm
Max. Kapazität	22 x 2 mm (Stahl) 22 x 1,5 mm (Edelstahl)
Max. Radius	66 mm
Nutzlängen	2000 mm (standard) 3048 mm 4572 mm 6096 mm (special)
Geschwindigkeit Biegeachse	300 °/sec.

Kapazität	4-30 mm
Max. Kapazität	30 x 2 mm (Stahl) 30 x 1,5 mm (Edelstahl)
Max. Radius	90 mm
Nutzlängen	2000 mm (standard) 3048 mm 4572 mm 6096 mm (special)
Geschwindigkeit Biegeachse	275 °/sec.

Kapazität	6-42 mm
Max. Kapazität	42 x 3 mm (Stahl) 42 x 1,5 mm (Edelstahl)
Max. Radius	90 mm
Nutzlängen	2000 mm (standard) 3048 mm 4572 mm 6096 mm (special)
Geschwindigkeit Biegeachse	180 °/sec.

Kapazität	6-70 mm
Max. Kapazität	60,3 x 3,9 mm (Stahl) 70 x 2 mm (Stahl)* 60,3 x 2,7 mm (Edelstahl)
Max. Radius	180 mm
Nutzlängen	3048 mm (standard) 4572 mm 6096 mm (special)
Geschwindigkeit Biegeachse	100 °/sec.

Produktionsmuster
